LCDドライバボード用USB-RTD高速プログラマ

SKY-TDM は、LCD ドライバーボード用の高品質 USB-RTD 高速プログラマーの製造を専門とし、カスタマイズサービスを提供しています。 Realtek (RTD) ディスプレイコントローラー IC 専用に設計されたこれらのプログラマーは、カスタム LCD コントローラーボードの迅速なファームウェアプログラミング、デバッグ、および生産ラインの更新を可能にします。複数のプログラミングインターフェイスをサポートし、生産効率を高め、ファームウェアの一貫性を確保し、製品ライフサイクル全体にわたるメンテナンスを簡素化します。

お問い合わせを送信

製品説明

産業用ディスプレイシステムでは、ファームウェアの信頼性はハードウェアの品質と同じくらい重要です。のLCDドライバボード用USB-RTD高速プログラマRealtek RTD シリーズディスプレイコントローラー IC のプログラミング用に特別に開発されており、ファームウェアのダウンロード、バッチ生産、デバッグ、フィールドアップグレードのための効率的なソリューションを提供します。

LCD コントローラーボードメーカー、OEM 機器メーカー、エンジニアリングチーム向けに設計されたこのプログラマーは、すべての生産バッチにわたってファームウェアの整合性を確保しながら、プログラミング時間を大幅に短縮します。カスタマイズされた産業用ディスプレイソリューションに最適です。

汎用プログラマとは異なり、USB-RTD プログラマは Realtek RTD ディスプレイコントローラプラットフォーム用に最適化されており、ソフトウェア開発および製造中にカスタマイズされたコントローラボードとの安定した通信が可能になります。

生産効率を高めるために構築

単一のプロトタイプをプログラミングする場合でも、数千枚のコントローラーボードを量産する場合でも、LCD ドライバーボード用 USB-RTD 高速プログラマーは、製造プロセス全体を通じて安定した信頼性の高いパフォーマンスを提供します。

一般的な生産ラインのワークフローには次のようなものがあります。

- ファームウェアのダウンロード

- ソフトウェアの検証

- 機能テスト

- 量産プログラミング

- ファームウェアのバージョン管理

- バッチ整合性検証

安定した通信接続により、プログラミングの失敗率が最小限に抑えられ、オペレータの介入が大幅に軽減されます。

主な特長

高速ファームウェアプログラミング

最適化された通信メカニズムにより、ファームウェアのダウンロード時間が大幅に短縮され、プログラミングの安定性を維持しながら生産スループットが効果的に向上します。

Realtek RTD コントローラー IC 用に設計

主に Realtek RTD シリーズディスプレイコントローラーチップのファームウェアプログラミングのために開発され、カスタマイズされた LCD ドライバーボードとの完全な互換性を保証します。

複数のプログラミングインターフェイス

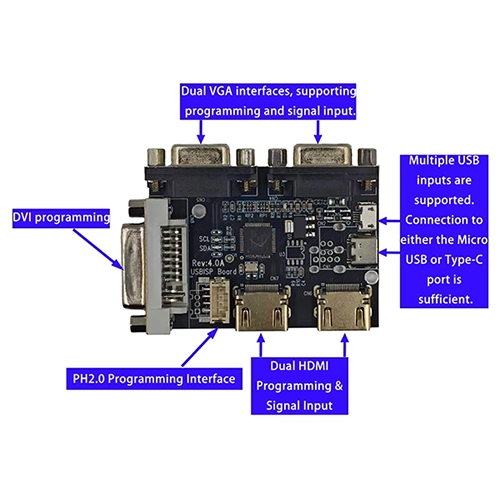

当社のプログラマは、エンジニアリング開発や量産のニーズに応えるさまざまな接続オプションをサポートしています。これらには、デュアル HDMI プログラミングおよび信号入力、デュアル VGA インターフェイス、DVI プログラミングインターフェイス、USB Type-C インターフェイス、Micro USB インターフェイス、および PH2.0 プログラミングコネクタが含まれます。この柔軟なインターフェイス設計により、エンジニアはプログラミング機器を変更することなく、さまざまなコントローラーボード構成を簡単に処理できます。

技術開発支援

研究開発エンジニア向けに、当社のプログラマーは、コントローラーボードの開発段階で非常に効率的なプラットフォームを提供します。これは、カスタマイズされたファームウェアのデバッグ、新しい LCD パネルの互換性の検証、さまざまなディスプレイ解像度のテスト、タイミングパラメーターの構成、量産前のディスプレイ機能の検証、製品開発中のファームウェアのアップグレードなど、さまざまなタスクに取り組むエンジニアを支援します。最終的には、研究開発サイクルが効果的に短縮され、新製品の市場投入までの時間が短縮されます。

ファームウェアプログラミングが重要な理由

信頼性の高いファームウェアプログラミングは、産業用ディスプレイのプログラミング効率を直接決定します。 LCD ドライバボードに専用の USB-RTD 高速プログラマを使用すると、プログラミング効率が向上し、RTD チップベースのドライバボードとの完全な互換性が確保され、プログラミングエラーが最小限に抑えられ、製品のメンテナンスが簡素化され、最終的に顧客の生産性が向上します。

プログラミングワークフローの概要

USB-RTD 高速プログラマーは、開発および生産プロセスにシームレスに統合される簡単なワークフローに従います。

ステップ 1: ハードウェア接続

USB ケーブルを介してプログラマを PC に接続し、ボードの設計に応じて、HDMI、VGA、DVI、または PH2.0 インターフェイスを使用してプログラマをターゲット LCD コントローラボードにリンクします。

ステップ 2: ソフトウェアのセットアップ

PC でプログラミングソフトウェアを起動します。特定の LCD パネルおよびアプリケーション要件に合わせて準備されたファームウェアファイル (.bin または .hex 形式) をロードします。接続されたRTDコントローラICのモデルをソフトウェアが自動的に検出します。

ステップ 3: ファームウェアのプログラミング

プログラミングプロセスを開始します。プログラマは、データの整合性を確保するための検証チェックを行いながら、ファームウェアを RTD コントローラ IC のフラッシュメモリに書き込みます。一般的なプログラミング時間の範囲は次のとおりです。5～15秒ファームウェアのサイズに応じてボードごとに異なります。

ステップ 4: 検証と検証

プログラミング後、システムは書き込まれたファームウェアをソースファイルに対して自動的に検証します。合格/不合格インジケーターにより、プログラミングが成功したことが確認されます。故障した基板には再作業のフラグが付けられ、欠陥のある基板が生産ラインに届くリスクが軽減されます。

ステップ 5: 生産ラインの統合

大量生産の場合、プログラミングステーション全体に複数のプログラマを配置できます。オペレーターはコントローラーボードを順番にプログラムでき、通常、各ボードの接続から完了までにかかる時間は 20 秒未満です。

プログラミング時間の比較

方法	ボードあたりのプログラミング時間	セットアップ時間	に適しています
USB-RTD高速プログラマ	5～15秒	1分以内	エンジニアリングサンプル、量産、フィールドアップグレード
デバッグヘッダー経由の ISP (インシステムプログラミング)	15～30秒	3～5分	開発段階のデバッグ
外部フラッシュプログラマ	30～60秒	5～10分	組み立て前のフラッシュプログラミング
ファームウェアの手動コピー（SDカード）	60～120秒	5～15分	少量生産、メンテナンスのみ

1 日あたり 500 枚のコントローラーボードをプログラミングする生産ラインの場合、USB-RTD 高速プログラマーは、ISP 方式と比較してプログラミング時間を約 2 ～ 4 時間節約し、毎日の生産能力を直接向上させます。

代表的な用途

LCD ドライバボード用 USB-RTD 高速プログラマは、主に RTD チップをベースとした産業用ドライバボード用に設計されており、他のディスプレイボードやタッチコントロールボードとは互換性がありません。産業用 LCD コントローラボードの製造、医療用ディスプレイファームウェアのプログラミング、カスタマイズされたモニタの製造、エンジニアリングファームウェアの開発、工場ソフトウェアのアップグレード、生産ラインプログラミングステーション、製品のメンテナンスとアフターサービス、ディスプレイコントローラの検証ラボなど、さまざまなシナリオで広く使用されています。

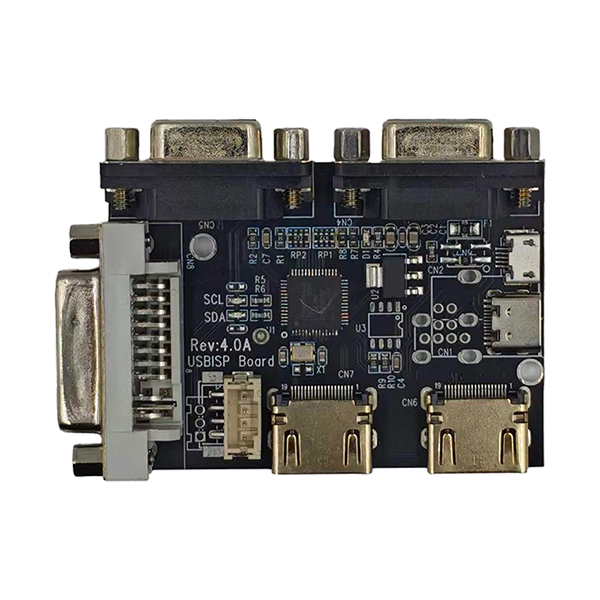

USB-RTD High-Speed Programmer for LCD Driver Board product view

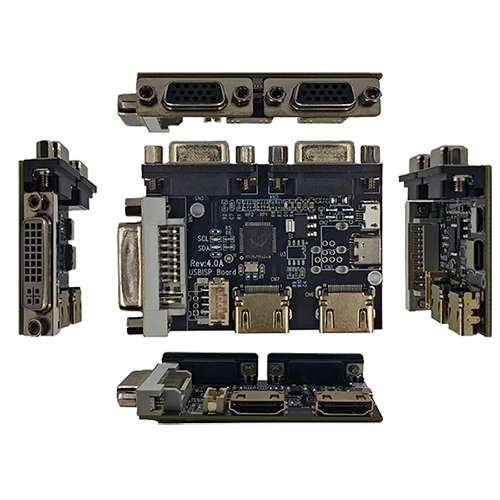

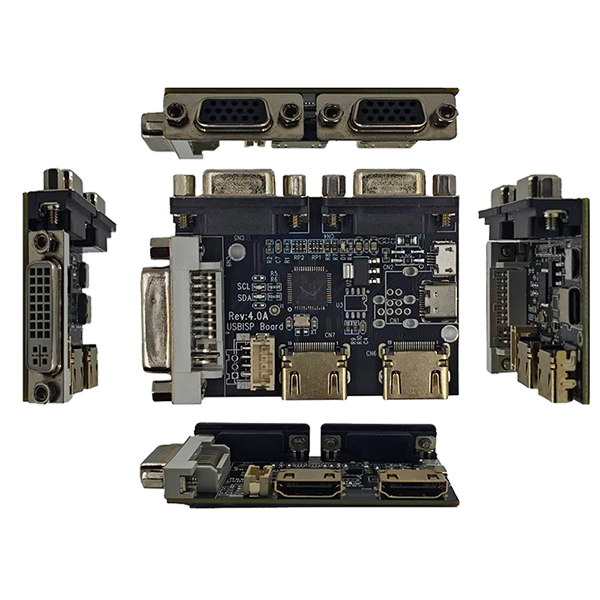

USB-RTD High-Speed Programmer for LCD Driver Board connection interface

技術的なハイライト

特徴	説明
製品タイプ	LCDドライバボード用USB-RTD高速プログラマ
対象IC	Realtek RTD シリーズディスプレイコントローラー
一次機能	ファームウェアのプログラミングとアップグレード
プログラミングモード	高速USB通信
インタフェース	HDMI、VGA、DVI、USB Type-C、Micro USB、PH2.0
応用	RTDチップベースのドライバーボード
開発サポート	ファームウェアのデバッグと検証
制作サポート	バッチプログラミング
