産業用機器では、多くの場合、顧客のハードウェア プラットフォームに応じて異なるビデオ インターフェイスが必要になります。従来の LCD コントローラ ボードは通常、1 つのパネル インターフェイスのみをサポートするため、エンジニアはハードウェアを再設計するか、プロジェクトごとに複数のコントローラ ボードを購入する必要がありました。

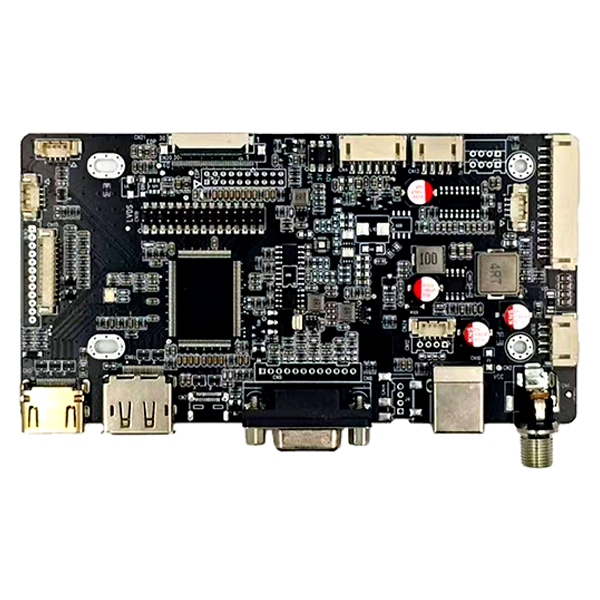

SKY-TDMHDMI、DP、VGA、Type C - LVDS EDP インターフェイス AD ボード統合することでこれらの制限を排除しますHDMI、DisplayPort、VGA、USB Type-Cビデオ入力とLVDS と eDP単一の工業用グレードの PCB 上に出力を表示します。
新しい HMI の開発、従来の機器のアップグレード、産業機械への組み込みディスプレイの統合のいずれの場合でも、1 つのコントローラ ボードで複数の LCD 構成をサポートしながら、エンジニアリング時間、在庫コスト、製品の複雑さを削減できます。
このボードは長期にわたる産業用アプリケーション向けに設計されており、OEM 機器メーカーやシステム インテグレーターに安定した画質、柔軟な電源オプション、包括的な周辺インターフェイスを提供します。

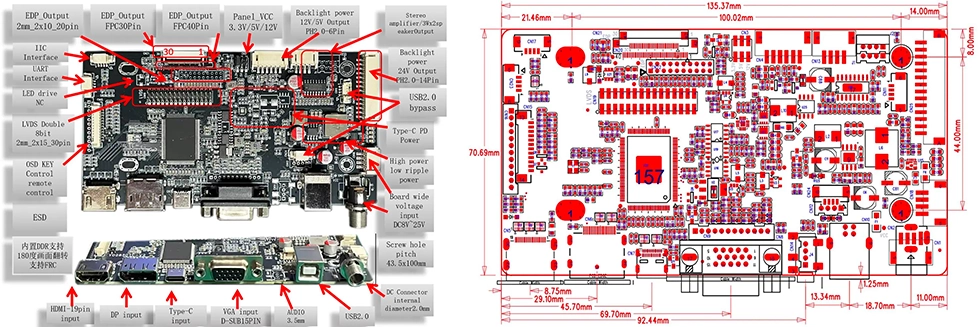

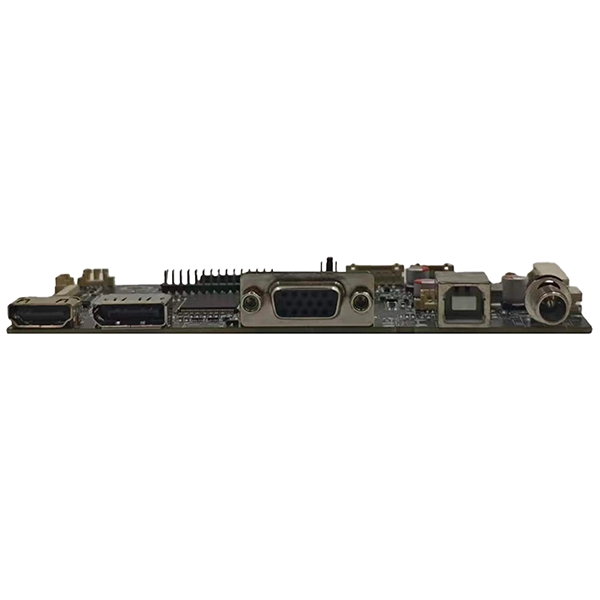

このインターフェイス AD ボードは複数の入力オプションを統合しており、今日の最も一般的なビデオ ソースと完全に互換性があります。HDMI、DisplayPort (DP)、VGA、および USB Type-C (DP Alt モード)。これにより、追加のコンバータ ボードを必要とせずに、異なるホスト プラットフォーム間をシームレスに切り替えることができます。
この HDMI、DP、VGA、および Type C - LVDS EDP インターフェイス AD ボードは、両方の主流の LCD インターフェイス規格と完全に互換性があります。利用可能なディスプレイ出力オプションには、デュアルチャネル 8 ビット LVDS、20 ピン eDP、30 ピン eDP FPC、および 40 ピン eDP FPC が含まれます。 7 インチ画面から大型ディスプレイまで、幅広い産業用 TFT LCD モジュールに最適です。
民生用ディスプレイ ボードとは異なり、この HDMI、DP、VGA、Type-C から LVDS EDP インターフェイス AD ボードは、ハイスペックで要求の厳しい産業用アプリケーション向けに特別に設計されています。そのコアとなるハードウェア機能には、幅広い DC 入力電圧 (8V-25V)、低リップル産業用電源設計、強化された ESD (静電気放電) 保護、および長期安定した動作を保証する産業グレードのコンポーネントの使用。屋外設定や高温条件などの複雑な環境に特に適しており、一貫したディスプレイの安定性を保証します。
この HDMI、DP、VGA、および Type C から LVDS EDP インターフェイス AD ボードは、複雑な環境で動作する工業製品で広く使用されています。一般的なアプリケーション シナリオには、産業用 HMI 端末、オープンフレーム タッチ モニター、CNC マシン インターフェイス、医療診断機器、マシン ビジョン システムなどがあります。
すべての展示プロジェクトはユニークです。当社は、LCD パネルの互換性検証、ファームウェアの最適化、EDID (拡張ディスプレイ識別データ) の変更、バックライト パラメーターの調整、カスタム LVDS および eDP ケーブル設計、PCB ロゴ印刷などの包括的な技術サポート サービスを提供します。プロジェクトに標準のコントローラー ボードが必要な場合でも、完全にカスタマイズされたソリューションが必要な場合でも、SKY-TDM は製品ライフサイクルのあらゆる段階でプロフェッショナルなエンジニアリング サポートを提供します。
| アイテム | 仕様 |
| ビデオ入力 | HDMI、DisplayPort(DP)、VGA、Type-C |
| 表示出力 | LVDS、eDP（20ピン/30ピン/40ピン） |
| パネル電圧 | 3.3V/5V/12V |
| バックライト出力 | 5V/12V/24V |
| オーディオ | 3W×2アンプ |
| 入力電圧 | 8～28V |
| 動作温度 | -20℃～80℃ |
| ピン | 信号 | ピン | 信号 |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | VCC(3.3/5/12V) | 4 | ノースカロライナ州 |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| ピン | 信号 | ピン | 信号 |
| 1 | ノースカロライナ州 | 2 | GND |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | GND | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | GND |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | GND | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | GND |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | GND | 18 | VCC(3.3/5/12V) |
| 19 | VCC(3.3/5/12V) | 20 | VCC(3.3/5/12V) |
| 21 | VCC(3.3/5/12V) | 22 | ノースカロライナ州 |
| 23 | GND | 24 | GND |
| 25 | GND | 26 | GND |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_JP |
| 35 | ノースカロライナ州 | 36 | ノースカロライナ州 |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | ノースカロライナ州 |
| ピン | 信号 | ピン | 信号 |
| 1 | ノースカロライナ州 | 2 | GND |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | GND | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | GND |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | GND | 12 | VCC(3.3/5/12V) |
| 13 | VCC(3.3/5/12V) | 14 | ノースカロライナ州 |
| 15 | GND | 16 | GND |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_JP |
| 23 | BK_PWM | 24 | ノースカロライナ州 |
| 25 | ノースカロライナ州 | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | ノースカロライナ州 |
| ピン | 信号 | ピン | 信号 |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | GND | 4 | GND |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | GND | 14 | GND |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | GND | 18 | GND |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| ピン | 信号 |
| 1 | GND |
| 2 | GND |
| 3 | PWM/バジ |
| 4 | オン/オフ |
| 5 | +12V/5V |
| 6 | +12V/5V |
ハードウェアの供給は単なる基礎です。サービスは長期的な成功を保証します。 SKY-TDM は、プロジェクトの立ち上げを加速し、サプライ チェーンの課題を完全に解決することに尽力します。次のコア サポートを提供します。
- 長い製品ライフサイクル:安定した量産対応が可能です。
- 包括的な技術サポート:LCD 互換性テストとカスタム信号ケーブルのサポート。
- 柔軟な生産モデル:低い MOQ (最小注文数量) と迅速な技術対応。
- オールインワンディスプレイソリューション:タッチスクリーンとLCDパネルをセットで出荷し、多様なニーズに対応します。
A: はい。 LVDS または eDP インターフェイスを備えた工業用グレードの TFT LCD パネルと互換性があります。特定のパネル モデルに基づいて、適切なコネクタとファームウェアを推奨します。
A: ボードはサポートしていますHDMI、DisplayPort、VGA、USB Type-C(DP Alt モード付き)、さまざまな産業用コンピュータや組み込みシステムとの幅広い互換性を保証します。
A: はい。当社は、タイミング調整、EDID (Extended Display Identification Data) 構成、ブート ロゴのカスタマイズ、パネル パラメーターの最適化など、包括的なファームウェア カスタマイズ サービスを提供します。
A: コントローラー ボードは、幅広い DC 入力範囲をサポートしています。8V～25V12V と 24V の両方の産業用電源システムと完全に互換性があります。
A: はい。当社は、カスタマイズされた LVDS ケーブル、eDP FPC ケーブル、バックライト ケーブル、電源ハーネスを製造し、お客様のプラグ アンド プレイ統合を保証します。
A: はい。当社は、PCB シルクスクリーン ロゴ印刷、ファームウェアのカスタマイズ、コネクタの変更、ケーブル アセンブリ、および完全な ODM 開発サービスをサポートしています。
A: LVDS 出力は最大でサポートされます。1920×1080 @ 60Hz(デュアルチャネル8ビット)。 eDP 出力は最大でサポートされます3840×2160 @ 60Hz(4K UHD)、パネルの仕様とケーブルの品質によって異なります。 4K アプリケーションの場合は、帯域幅を最適化するために eDP インターフェイスを使用することをお勧めします。
A: はい。このボードは、ファームウェア設定により 180 度の画像回転をサポートします。 90°/270°回転（ポートレートモード）の場合は、パネルとアプリケーションの要件に基づいてファームウェアをカスタマイズできます。ご注文時にご希望の向きをご指定ください。
