多くの産業用ディスプレイ プロジェクトでは、標準の PC ビデオ出力 (HDMI、VGA、または DVI) を産業用 TFT LCD パネルを駆動する LVDS 信号に変換する必要があります。マルチインターフェイス ボードは DP、Type-C、および eDP をサポートしていますが、ほとんどの工場設備 (PLC、産業用 PC、およびレガシー コントローラー) は依然として HDMI、VGA、または DVI をプライマリ出力として使用しています。

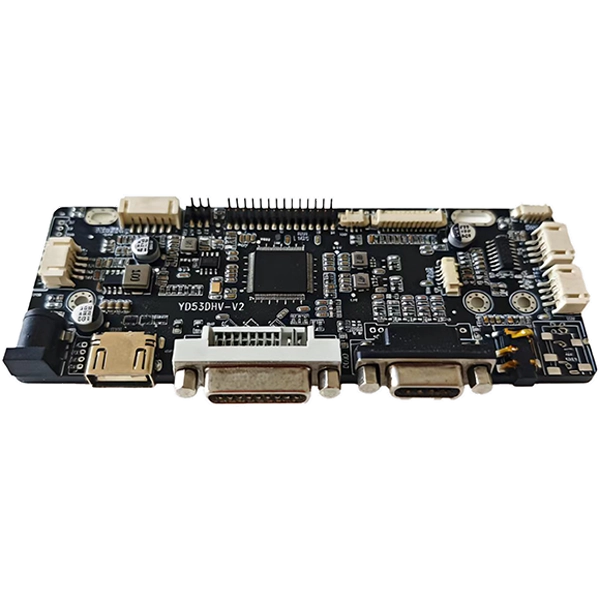

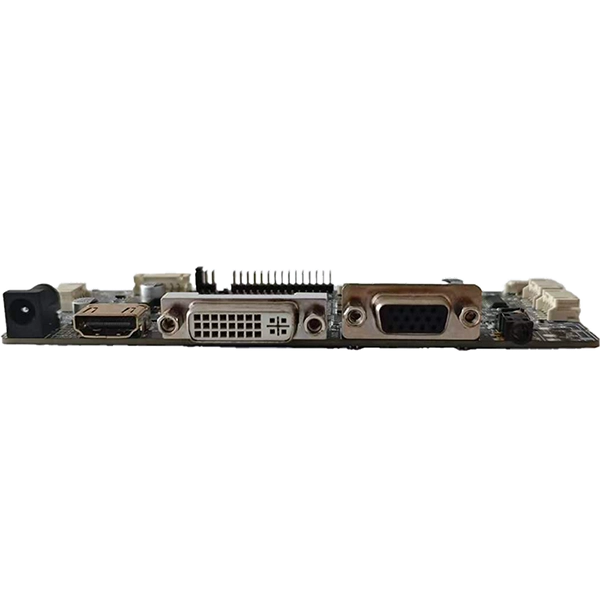

SKY-TDMHDMI、VGA、DVI から LVDS への産業用 LCD コントローラ ボードこの特定のニーズに対応します。産業用コンピュータで使用される 3 つの最も一般的なビデオ ソースを受け入れ、DP-to-HDMI アダプタや Type-C 変換ケーブルを必要とせずに LVDS パネルを駆動します。これにより、コストを節約し、信号チェーン内の潜在的な障害点を削減します。
当社は、HMI パネルのアップグレード、CNC マシンのディスプレイの交換、標準ビデオ出力を LVDS 産業用パネルに接続する必要がある医療カートのディスプレイの統合を目的として、このボードを機器メーカーに提供してきました。すでに HDMI、VGA、または DVI ソースと LVDS パネルを使用しているお客様にとって、このボードは、未使用の DP、Type-C、または eDP 機能に料金を支払うことなく簡単なソリューションを提供します。
- HDMI は最新の産業用 PC および組み込みシステムをサポートします
- VGA はレガシー コントローラおよび古いハードウェアに接続します
- DVI は産業用ワークステーションにデジタル信号パスを提供します
- DP または Type-C のサポートがないため、標準アプリケーションのコストが低くなります
- シングル/デュアルチャンネル LVDS 出力をサポート1920×1080 @ 60Hz
- 6ビット、8ビット、10ビットLVDSパネルと互換性があります。
- さまざまな LCD モデルでパネル電圧 (3.3V/5V/12V) を選択可能
- パネル固有の要件に合わせてタイミングパラメータを調整可能
- 低EMI設計により、近くの機器との干渉を軽減します
- 12V または 24V 産業用電源システム用の幅広い DC 入力 (8 ～ 25V)
- PWM輝度制御を備えた統合バックライトドライバー
- 工場の電力変動下でも安定した画像出力

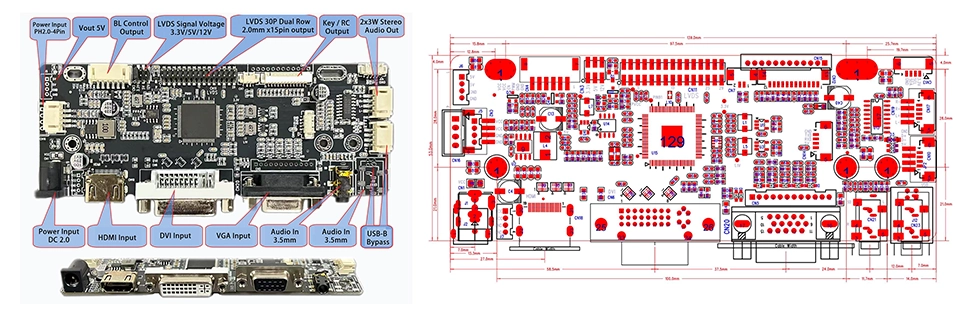

- 標準の JST 2x15 LVDS 出力コネクタは一般的なパネル ケーブルに適合
- コンパクトな PCB サイズで、ほとんどの産業用ディスプレイ エンクロージャに適合します
- シングルボード ソリューションにより外部コンバータ ボックスが不要
- 複数年にわたる機器生産のための長期ライフサイクル供給
| ピン | 信号 | ピン | 信号 |
| 1 | VCC（3.3/5/12V） | 2 | VCC（3.3/5/12V） |
| 3 | VCC（3.3/5/12V） | 4 | ノースカロライナ州 |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| ピン | 信号 |
| 1 | GND |
| 2 | GND |
| 3 | PWM |
| 4 | オン/オフ |
| 5 | 12V |
| 6 | 12V |
当社の HDMI、VGA、DVI から LVDS への産業用 LCD コントローラ ボードは、主に産業用途向けに設計されており、優れた安定性を提供します。これらは、産業オートメーション HMI パネル、CNC 機械オペレーター端末、医療診断および患者監視装置、産業用パネル PC および組み込みコントローラー、オープンフレーム タッチ モニター、セルフサービス キオスクおよび対話型端末、小売 POS システム、車載輸送ディスプレイ、スマート ファクトリー生産装置など、さまざまな業界で広く使用されています。
あなたのプロジェクトに適合するコントローラー ボードはどれですか?
SKY-TDM は 2 つの産業用 LCD コントローラー ボードを提供します。選択方法は次のとおりです。
次の場合は、このボード (HDMI/VGA/DVI から LVDS) を選択してください。
- ビデオ ソースは HDMI、VGA、または DVI のみです (DP/Type-C は必要ありません)
- LCD パネルは LVDS インターフェイスを使用しています (eDP パネルは使用しません)
- 標準的な産業用途向けにコストが最適化されたソリューションが必要です
- DP Alt Mode、Type-C、または eDP 機能に対する支払いを避けたい
- すでに HDMI/VGA/DVI 出力を備えている既存の機器をアップグレードする場合
次の場合は、マルチインターフェイス ボード (HDMI/DP/VGA/Type-C から LVDS/eDP) を選択してください。
- システムには DisplayPort または USB Type-C ビデオ ソースが含まれています
- eDP パネルのサポートが必要です
- 複数のビデオ入力要件を備えた新しいプラットフォームを開発しているとします。
- アプリケーションには 4K 解像度のサポートが必要です
- 将来を見据えたインターフェースの最大限の柔軟性が必要
標準の PC 出力と LVDS パネルを備えたほとんどの産業オートメーション、医療、キオスク アプリケーションに対して、このボードは機能とコストの最適なバランスを提供します。
✔ 産業グレードの信頼性
過酷な産業環境でも安定した長期間の動作を保証するために、高品質の電子コンポーネントを使用して構築されています。
✔ ワンストップディスプレイエコシステム
当社は、LCD パネル、タッチ スクリーン、コントローラー ボード、オプティカル ボンディング、カスタム ディスプレイ ケーブルを提供し、ディスプレイ アセンブリ全体を単一ソースから調達できるようにします。
✔ 包括的な OEM および ODM カスタマイズ
私たちのチームはお客様のカスタマイズのニーズを完全にサポートします。お客様の特定の要件に応じて、製品の外観、インターフェイス、信号ケーブル、電源入出力をカスタマイズできます。
✔ 長期安定供給
厳密な部品表 (BOM) 管理により、コンポーネントの突然の陳腐化が防止されます。これは、複数年の生産サポートが必要な産業用デバイスにとって非常に重要です。
✔ 専任のエンジニアリングサポート
当社のチームはプロトタイプの検証段階から量産までお客様をフォローアップし、テストの問題を継続的に追跡し、技術的なソリューションを提供します。
当社のすべての HDMI、VGA、DVI ～ LVDS 産業用 LCD コントローラ ボードは、標準化された検査プロセスと一連の厳格なテスト手順を経ています。当社は、100% 完全な機能検証、信号完全性および出力安定性テスト、連続バーンイン テスト (ご要望に応じて利用可能)、電源安定性サイクリング テスト、および完全なインターフェイス通信検証を実行します。これらの手順により、出荷前にすべての製品の使いやすさと完全性が保証されます。当社の厳格な品質検査により、エンドユーザー アプリケーションにおける産業機器 OEM のフィールド障害のリスクが最小限に抑えられます。
A: このボードは、産業用 PC やレガシー コントローラーに搭載されている 3 つの最も一般的なインターフェイスである LVDS 出力を備えた HDMI、VGA、および DVI 入力に重点を置いています。 DP、Type-C、および eDP が必要ない標準アプリケーション向けに、コストが最適化されたソリューションを提供します。
A: このボードは、以下の産業用 LVDS パネル用に最適化されています。1920×1080 @ 60Hz。 eDP パネルを使用する 4K 以上の解像度のアプリケーションには、eDP 出力をサポートする当社のマルチインターフェイス ボードをお勧めします。
A: はい。このボードは、幅広い DC 入力範囲をサポートしています。8V～25V、工場オートメーションや医療機器で一般的に見られる 12V と 24V の両方の産業用電源システムと互換性があります。
A: LCD パネルのモデル番号を入力してください。当社のエンジニアリング チームは、LVDS ピン マッピング、パネル電圧、タイミング パラメーター、解像度の互換性を検証します。適合する LVDS ケーブルも提供できます。
A: はい。 USB、I²C、または UART を介して、PCAP と抵抗膜タッチ スクリーンの両方のタッチ インターフェイス統合をサポートしています。このボードは、完全なディスプレイ ソリューションの一部としてタッチ コントローラーと組み合わせることができます。
A: このボードは、8 ～ 15 年間の生産サポートを必要とする産業用機器向けの長期コンポーネント調達を念頭に設計されています。コンポーネントの突然の陳腐化を防ぐために、厳格な BOM 管理を維持しています。
A: はい。お客様固有の LCD パネルのタイミング、解像度、動作パラメータに合わせてファームウェアをカスタマイズします。これにより、ディスプレイ パネルとのプラグアンドプレイ統合が保証されます。
組み込みディスプレイ プロジェクト用に信頼できる産業用 LCD コントローラー ボードを調達していますか?
標準の HDMI/VGA/DVI から LVDS ドライバー ボードが必要な場合でも、完全にカスタマイズされたディスプレイ アセンブリが必要な場合でも、SKY-TDM のエンジニアリング チームは、初期コンセプトから量産までお客様のプロジェクトをサポートします。
お問い合わせには次の詳細をご記入ください。
• 正確な LCD パネルのモデル番号
• ディスプレイのサイズとネイティブ解像度
• 必要なビデオ入力インターフェイス
・動作電圧仕様
• タッチスクリーンタイプ (該当する場合)
• 対象アプリケーションと動作環境
• 推定年間注文量
• 詳細なカスタマイズ要件
当社のエンジニアは、お客様の仕様を評価し、適合するハードウェアの推奨事項、技術図面、および競合見積書を 24 時間以内に提供します。
