現在、産業機器用の静電容量式タッチ パネルを選択する場合、主な焦点は通常、画面サイズ、タッチ ポイント、カバー ガラス、および光学ラミネートです。ただし、重要な技術仕様の 1 つであるタッチ信号インターフェイスを無視してはなりません。
産業用静電容量式タッチパネルにおける USB と I²C の本当の違いは何ですか?そしてさらに重要なのは、プロジェクトに適したインターフェイスをどのように選択すればよいでしょうか?
OEM および ODM クライアントの場合、選択はホスト システム、コントローラ アーキテクチャ、ソフトウェア環境、機械設計に大きく依存します。
SKY-TDM は、USB、I²C、その他のインターフェイス オプションをサポートする、産業用 HMI、医療機器、組み込みシステム、スマート ターミナル、オートメーション アプリケーション向けにカスタマイズされた静電容量式タッチ パネルを提供します。
USB 通信プロトコルを使用してタッチ データをホスト システムに送信します。 USB は最も一般的な周辺インターフェイスの 1 つであるため、産業用 PC、Windows/Linux/Android プラットフォーム、セルフサービス キオスク、商用ディスプレイ、および組み込みコンピュータに接続するのに理想的な選択肢です。
USB の最大の利点はその利便性です。開発チームは、メインPCB上に専用の通信回路を設計することなく、タッチパネルをホストシステムに簡単に接続できるため、製品開発時間が大幅に短縮されます。
I²C は、組み込みシステムにおける一般的なシリアル通信インターフェイスです。
I²C タッチ パネルは、I²C バスを介してマイクロコントローラーまたはプロセッサと直接通信するため、カスタム ハードウェア設計に最適です。
たとえば、産業プロジェクトにすでにメイン制御ボードがある場合、通常はタッチ コントローラーを I²C 経由でプロセッサに接続することが推奨されます。この場合、I²C は単なる外部ペリフェラルではなく、ハードウェア アーキテクチャの切り離せない部分として機能します。
| 特徴 | USBタッチパネル | IICタッチパネル |
| 統合方法 | 外付け周辺機器 | 組み込み通信 |
| 産業用PC | 素晴らしい | 利便性が低い |
| 組み込みMCU | 可能 | 素晴らしい |
| OSの互換性 | 普通に便利 | システム統合が必要 |
| 発達 | 多くの PC ベースのプロジェクトの高速化 | ハードウェア/ファームウェアの開発が必要 |
| PCBの統合 | 直接的ではない | 高度に統合 |
| ケーブルの用途 | より柔軟に | 短い接続に適しています |
| ハードウェアのカスタマイズ | 良い | 素晴らしい |
| 一般的な使用方法 | HMI、キオスク、PC ベースの端末 | 組み込みHMI、カスタム機器 |

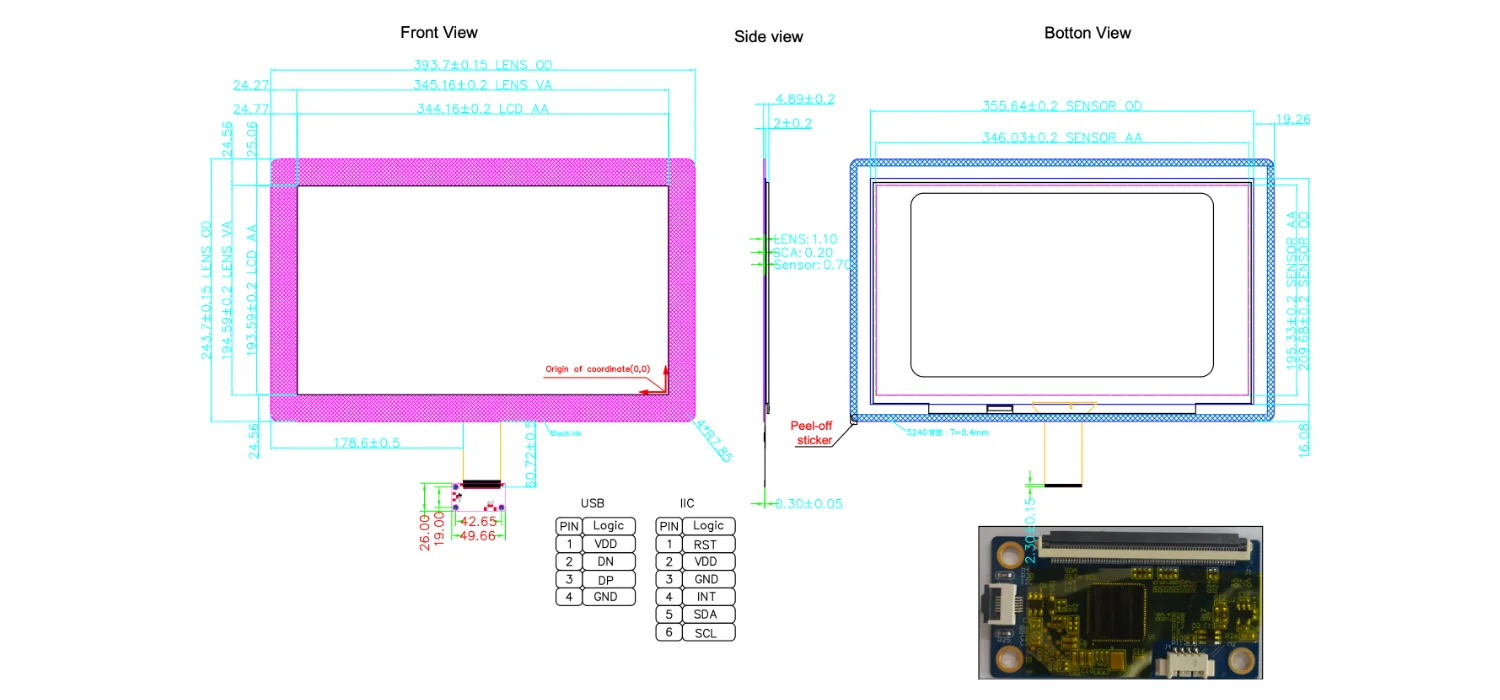

このため、同じタッチ パネル サイズが USB バージョンと IIC バージョンの両方で利用できる場合があります。
タッチ技術は似ていますが、システム統合方法が異なります。
●統合が容易：産業用 HMI システムの場合、ホスト プラットフォームがすでに USB をサポートしているため、USB タッチ パネルの統合が容易です。
●優れたプラットフォーム互換性：市場の主流オペレーティングシステムはUSBをネイティブにサポートしており、Windows、Android、Linuxの標準インターフェイスとなっています。
●スタンドアロン HMI システムに最適: スタンドアロン コンピュータまたは組み込み PC を使用する場合、USB は便利な通信接続を提供します。
●開発の加速：専用の通信インターフェースを事前に開発する必要がなく、USBを使用することでプロジェクトの初期段階でタッチパネルの使いやすさを迅速に評価できます。
●組み込み統合向けの設計: タッチパネルを組み込みシステムに直接統合する場合、I²C インターフェイスが最適な選択肢です。
●シンプルなバス アーキテクチャ: I²C は 2 線式通信構造を利用しており、インターフェイス リソースが限られている組み込み PCB にとって非常に魅力的です。
●より優れたハードウェア制御: 独自の制御ボードとファームウェアを独自に開発するお客様向けに、I²C インターフェイスにより、タッチ通信アーキテクチャに対するより優れた制御が提供されます。
●カスタマイズされたデバイスに最適: I²C は、タッチパネルとメインコントロールボードが同期して設計されている OEM デバイスに特に役立ちます。
インターフェイスが異なれば利点も異なり、すべての産業用 HMI シナリオに適合する単一のタッチ インターフェイスはありません。次のガイドラインを参照できます。
●産業用 PC + タッチパネル: 一般的には USB の方が便利です。
●MCU + 組み込みタッチ パネル: 通常、I²C が最適な選択です。
●カスタムコントロールボード：I²Cはより深いハードウェア統合を提供します。
●ラピッドプロトタイピング：USBにより初期テストと評価を簡素化できます。
●量産: USB と I²C の両方が実行可能です。最終的な決定は、実際のハードウェアとソフトウェアのアーキテクチャに基づいて行う必要があります。
当社のタッチ パネルは現在、産業用 HMI および組み込みアプリケーション向けのさまざまな画面サイズをカバーする、さまざまな USB/I²C 静電容量式タッチ パネル製品を提供しています。
これは非常に重要な質問です。
通信インターフェイスはタッチ データの送信を担当しますが、全体的なタッチ エクスペリエンスは複数の要素の組み合わせによって決まります。これらには主に、タッチ センサーの設計、タッチ IC、ファームウェア、センサーの配線、カバー ガラスの厚さ、グローブ タッチのサポート、EMI/ESD 環境、光学ラミネート プロセス、ホスト システムが含まれます。したがって、USB と I²C のどちらを選択するかは、工業用タッチ パネルの開発における 1 ステップにすぎず、タッチのパフォーマンスには影響しません。
プロジェクト設計の開始時に、次の 5 つの重要なポイントに基づいて適切なインターフェイスを決定できます。
●ホスト プラットフォームの確認: タッチ パネルは産業用 PC、Android マザーボード、Linux システム、または MCU に接続されますか?
●メインコントローラーを確認してください: マザーボードはすでに USB または I²C インターフェイスを提供していますか?
●機械構造の確認：タッチパネルコントローラーはどこに配置されますか？ FPC またはリボン ケーブルはどれくらいの長さが必要ですか?コネクタはどこに取り付けられますか?
●ソフトウェア環境を確認する: 開発チームはすでに必要なドライバーまたはファームウェアのサポートを持っていますか?
●生産計画の確認: 製品が量産に入ろうとしている場合は、最終的な PCB 設計の前にインターフェイスの選択を確認する必要があります。
プロ仕様の工業用タッチパネルは、画面サイズのみに基づいて選択すべきではありません。完全なソリューションには、次の要素を包括的に考慮する必要があります。
タッチテクノロジー → センサー → コントローラ IC → インターフェース → カバーガラス → FPC → ファームウェア → メカニカルインテグレーション → アプリケーション環境
この総合的なアプローチは、産業機器、医療機器、自動化システム、および長期稼働を目的として設計されたその他の製品にとって特に重要です。
したがって、適切なインターフェイスとは、必ずしも最高の仕様を備えたインターフェイスである必要はなく、顧客の完全な製品に確実に統合できるインターフェイスです。
産業用 HMI、医療機器、自動化システム、セルフサービス キオスク、または組み込み製品を開発している場合は、タッチ スクリーンのサイズ、ホスト プラットフォーム、オペレーティング システム、機械図面、およびインターフェイス要件を提供してください。
SKY-TDMタッチパネルは、プロジェクトに最適なタッチパネルとインターフェース構成を推奨します。
カスタマイズされた USB、I²C、または USB + I²C の組み合わせの静電容量式タッチ スパン ソリューションについては、今すぐお問い合わせください。
