産業用機器が柔軟なビデオ入力と信頼性の高い TFT LCD 接続を必要とする場合、2-HDMI - LVDS TTL インターフェイス AD ボードからSKY-TDM実用的なコントローラー ソリューションを提供します。産業用ディスプレイの統合向けに設計されており、デュアル HDMI 入力、LVDS および TTL 出力、構成可能なファームウェア、および 7 ～ 32 インチの LCD パネルをサポートしており、OEM 開発者がハードウェア統合を簡素化し、開発労力を軽減するのに役立ちます。
ディスプレイ コントローラーはビデオ信号を変換するだけではありません。 LCD インターフェイスに適合し、安定した画像伝送を維持し、必要なパネル タイミングをサポートし、機器のライフサイクル全体にわたって信頼性を維持する必要があります。の2-HDMI - LVDS TTL インターフェイス AD ボードは、これらの実際的な要件に基づいて設計されています。 2 つの HDMI ビデオ ソースを受け入れ、LVDS または RGB TTL 出力インターフェイスを提供することにより、機器設計者は産業用 TFT LCD パネルを選択する際の柔軟性が高まります。構成可能なファームウェアは、解像度、タイミング、インターフェイス定義、バックライト制御、OSD 設定、その他のプロジェクト要件にも適応できます。このため、このボードは産業オートメーション、医療機器、セルフサービス キオスク、デジタル サイネージ、輸送機器、組み込みディスプレイ システムに適しています。
目次
- 2-HDMI to LVDS TTL インターフェイス AD ボードとは何ですか?
- 産業用ディスプレイにおいてデュアル HDMI 入力が重要なのはなぜですか?
- LVDS および TTL 出力は LCD の互換性をどのように向上させますか?
- 考慮すべき主な機能は何ですか?
- このディスプレイ コントローラーはどこで使用できますか?
- OEM ディスプレイの統合はどのように簡素化されるのでしょうか?
- コントローラーボードの技術概要
- よくある質問
- カスタム産業用ディスプレイ ソリューションを入手

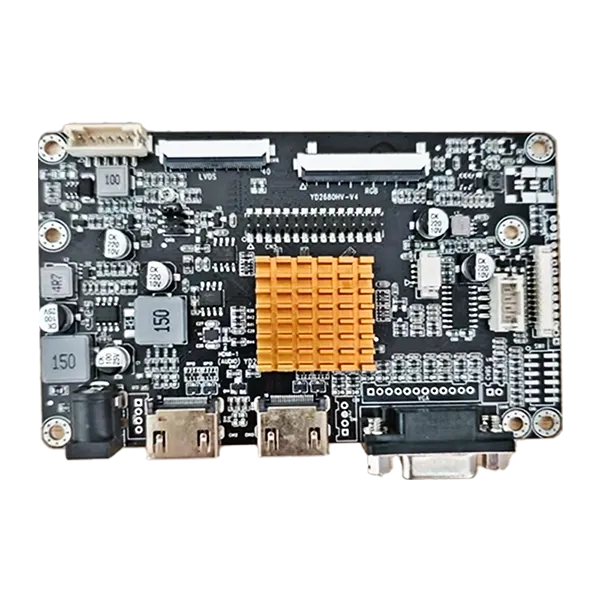

2-HDMI to LVDS TTL インターフェイス AD ボードとは何ですか?
ディスプレイ AD ボードは一般に LCD コントローラ ボードと呼ばれ、ビデオ ソースと LCD パネルの間の接続ポイントとして機能します。産業用機器では、ビデオ ソースが HDMI 信号を提供する一方で、選択された TFT LCD パネルが LVDS または TTL インターフェイスを必要とする場合があります。コントローラは、入力ビデオ信号を変換して処理し、適切な LCD インターフェイスに配信できるようにします。
の2-HDMI - LVDS TTL インターフェイス AD ボードは、このタイプの統合用に特別に設計されています。 2 つの HDMI ビデオ入力をサポートし、互換性のある産業用 TFT LCD パネルに LVDS または RGB TTL 出力を提供できます。製品仕様によれば、特定のパネル要件に応じて、約 7 ～ 32 インチの産業用 TFT ディスプレイ用に構成できます。
OEM プロジェクトの場合、このアプローチにより、パネル モデルや機器構成を変更するときにディスプレイ電子機器全体を再設計する必要性が軽減されます。代わりに、エンジニアは適切なコントローラー構成を選択し、LCD の解像度、タイミング、インターフェイス定義、および電力要件を検証できます。
産業用ディスプレイにおいてデュアル HDMI 入力が重要なのはなぜですか?
産業用システムでは、複数のビデオ ソースを使用することが増えています。たとえば、機械は、産業用カメラ、検査システム、組み込みコンピュータ、または二次処理装置からの信号を受信しながら、コンピュータからの情報を表示する必要がある場合があります。
2 つの HDMI 入力を備えたコントローラーは、2 つのデジタル ビデオ ソースを接続し、それらを切り替える便利な方法を提供します。これにより、あらゆるアプリケーションで追加の外部スイッチング デバイスを必要とせずに、システム アーキテクチャをより柔軟にすることができます。
- 複数のビデオソース:2 つの HDMI 入力により、システムの柔軟性が向上します。
- システム統合:ビデオ ソースの切り替えをディスプレイ アーキテクチャに組み込むことができます。
- 装備のアップグレード:既存のシステムを新しい HDMI ベースのビデオ ソースに適応させることができます。
- 設計の柔軟性:エンジニアは、さまざまなソース構成に基づいて表示システムを構築できます。
この機能は、産業用 HMI システム、制御端末、検査機器、キオスク、および表示ソースの柔軟性が重要なその他の製品に特に役立ちます。
LVDS および TTL 出力は LCD の互換性をどのように向上させますか?
LCD パネルはすべて同じ電気インターフェイスを使用しているわけではありません。産業用 TFT アプリケーションでよく使用される 2 つのインターフェイスは、LVDS と TTL/RGB です。間違ったコントローラー インターフェイスを選択すると、互換性の欠如、イメージの不安定、またはハードウェアの追加の再設計が発生する可能性があります。
LVDS と TTL 出力の両方をサポートすることで、システム設計者は互換性のある LCD パネルを選択する際により多くのオプションを得ることができます。コントローラの LVDS 接続には専用の差動信号ペアが含まれており、その TTL インターフェイスは互換性のあるパネルに RGB データと同期信号を提供します。
| インタフェース | 代表的な機能 | 統合値 |
|---|---|---|
| LVDS | 高速差動LCDデータ伝送 | 多くの産業用 TFT LCD パネルに適しています |
| TTL / RGB | パラレルRGB表示データとタイミング信号 | 互換性のある TTL インターフェイス TFT パネルをサポート |
| HDMI | デジタルビデオソース入力 | 最新のビデオ機器への便利な接続 |
エンジニアは、製造前に、正確な LCD モデル、解像度、タイミング パラメータ、電圧要件、コネクタ構成、ピン マッピングを常に確認する必要があります。インターフェイスの互換性は、インターフェイス名だけではなく、完全なパネル仕様に依存します。
考慮すべき主な機能は何ですか?
産業用 LCD コントローラを選択するには、入力コネクタと出力コネクタが物理的に一致するかどうかを確認するだけでは不十分です。電気仕様、ファームウェア構成、パネルのタイミング、バックライト要件、および長期供給に関する考慮事項はすべて、プロジェクトの信頼性に影響を与える可能性があります。
デュアル HDMI ビデオ入力
2 つの HDMI 入力により、機器設計者は複数のデジタル ビデオ ソースを接続し、システム要件に応じて適切なソースを選択できます。
LVDS および TTL 出力のサポート
両方の出力タイプをサポートすることで、互換性のある TFT LCD パネルの範囲が拡大し、OEM プロジェクトが異なるディスプレイ構成を使用する場合のハードウェアの再設計を削減できます。
柔軟なファームウェア構成
ファームウェアは、LCD 解像度、タイミング パラメータ、インターフェイス定義、OSD 要件、起動ロゴ、その他のアプリケーション固有の設定に従ってカスタマイズできます。これは、標準のコントローラ構成では不十分な可能性がある OEM および ODM 機器にとって特に有益です。
産業指向のデザイン
このボードは、安定した信号処理、干渉の低減、コンポーネントの可用性、および長期動作に焦点を当てた設計上の考慮事項を備え、継続的な産業アプリケーションを目的としています。
コンパクトな統合
専用コントローラボードは組み込み機器の内部ディスプレイアーキテクチャを簡素化し、エンジニアが定義されたハードウェアプラットフォーム内でLCD接続、バックライト制御、信号変換、および関連するディスプレイ機能を管理できるようにします。
このディスプレイ コントローラーはどこで使用できますか?
このコントローラは、HDMI 入力の柔軟性と LVDS および TTL LCD 出力オプションを組み合わせているため、幅広い組み込みおよび産業用ディスプレイ アプリケーションに対応できます。
| 応用 | コントローラーが役立つ理由 |
|---|---|
| 産業オートメーション | デジタルビデオソースを産業用TFTディスプレイパネルに接続 |
| 医療機器 | 特殊な機器向けにカスタマイズされたディスプレイ構成をサポート |
| セルフサービスキオスク | 柔軟なビデオ入力と組み込み LCD 統合を提供します |
| デジタルサイネージ | HDMI ベースのコンテンツ ソースが互換性のある LCD パネルを駆動できるようにします |
| 輸送機器 | 安定した動作が求められる組み込みディスプレイシステムをサポート |
| 組み込みシステム | アプリケーション固有のディスプレイ設計のための構成可能なインターフェイスを提供 |
適切な構成は、機器の動作環境、LCD モデル、ビデオ ソース、解像度、機械的スペース、および電源アーキテクチャによって異なります。このため、量産前に技術検証を完了する必要があります。
OEM ディスプレイの統合はどのように簡素化されるのでしょうか?
OEM プロジェクトで LCD パネル、タッチ スクリーン、コントローラー、ケーブル、ファームウェア、バックライト、および機械構造が連携して動作する必要がある場合、ディスプレイの統合は複雑になる可能性があります。ターゲット LCD を中心に構成できるコントローラー ボードは、これらの統合に関する課題の一部を軽減できます。
SKY-TDM は、LCD の選択、コントローラー構成、タッチ スクリーンのカスタマイズ、オプティカル ボンディング、カバー ガラス、インターフェース ケーブル、および関連するディスプレイ統合要件をカバーするディスプレイ エンジニアリング サービスを提供します。同社の品質管理システムには ISO 9001、ISO 13485、IATF 16949 認証が含まれており、コントローラー ボードは同社の製品情報に従って出荷前に機能テストを受けています。
OEM および ODM の顧客の場合、エンジニアリング サポートには次のものが含まれます。
- LCDの解像度とタイミング設定
- LVDSピンマッピングとTTLタイミング調整
- ファームウェアの最適化
- バックライトと明るさの制御
- OSD言語設定
- 起動ロゴのカスタマイズ
- ケーブルのピンとコネクタの構成
- 機械的な取り付け要件
- 液晶とタッチパネルのマッチング
この統合されたアプローチは、ディスプレイの互換性とコンポーネントの長期可用性が設計上の重要な考慮事項であるプロジェクトにとって特に価値があります。
コントローラーボードの技術概要
次の表は、このコントローラー ソリューションの重要な特性を要約し、ディスプレイ システム開発におけるそれらの実際的な関連性を説明しています。
| 仕様・特長 | 利用可能な構成 | エンジニアリング上のメリット |
|---|---|---|
| ビデオ入力 | 2×HDMI | 複数のデジタルビデオソースをサポート |
| LCD出力 | LVDSとTTL/RGB | 互換性のある LCD の選択肢が広がります |
| LCD サイズ範囲 | 約7～32インチ | さまざまな産業用ディスプレイ形式に適しています |
| ファームウェア | 設定可能 | プロジェクト固有の表示パラメータをサポート |
| LVDSコネクタ | JST 2×15ピン | 差動ディスプレイ信号接続を提供します |
| LVDS FFC | 40ピン、0.5mm | 互換性のある LCD パネル接続をサポート |
| TTL T-CON | 50ピンFFC | RGB およびタイミング信号接続を提供 |
| バックライトインターフェース | PH2.0 6ピン | 互換性のあるバックライトの電源と制御をサポート |
実際のピン定義と電気的構成は、常にターゲット LCD データシートと照合して確認する必要があります。たとえば、LVDS インターフェイスは差動 TX 信号ペアを使用しますが、TTL インターフェイスには RGB データ、DE、VS、HS、DCLK、および関連する制御信号が含まれます。統合を成功させるには、正しいピン マッピングが不可欠です。
よくある質問
1. このコントローラにはどのような LCD パネルを接続できますか?
このコントローラは、互換性のある LVDS または TTL インターフェイスを使用して、幅広い産業用 TFT LCD パネル用に構成できます。特定のモデルと電気要件に応じて、約 7 ～ 32 インチの範囲のパネルをサポートできます。 LCD のモデル番号を提供すると、エンジニアリング チームが互換性を確認できるようになります。
2. ファームウェアを OEM プロジェクト用にカスタマイズできますか?
はい。ファームウェアのカスタマイズでは、LCD 解像度、タイミング パラメータ、インターフェイス定義、OSD 設定、起動ロゴ、その他のプロジェクト固有の要件をカバーできます。
3. ボードは LVDS と TTL LCD パネルの両方をサポートしていますか?
はい。このコントローラーは、LVDS と RGB TTL の両方の出力オプションを提供するように設計されており、互換性のあるさまざまな産業用 TFT LCD 構成をサポートできます。
4. 2 つの HDMI ソースを同時に接続できますか?
このボードは 2 つの HDMI 入力インターフェイスを提供し、構成されたアプリケーションに応じてソースを選択して、2 つの互換性のあるデジタル ビデオ ソースをディスプレイ システムに組み込むことができます。
5. このコントローラーは連続産業用途に適していますか?
この製品は、安定した信号処理、干渉制御、産業向けコンポーネント、長期供給の考慮事項に重点を置き、産業用途と連続動作向けに設計されています。
6. SKY-TDM は完全なディスプレイ アセンブリを提供できますか?
はい。 SKY-TDM は、産業用 LCD パネル、容量性または抵抗性タッチ スクリーン、コントローラー ボード、インターフェイス ケーブル、オプティカル ボンディング、カバー ガラス、関連する OEM/ODM エンジニアリング サービスなど、より広範なディスプレイ統合要件をサポートできます。
カスタム産業用ディスプレイ ソリューションを入手
適切な LCD コントローラーを選択することは、安定した産業用ディスプレイ システムを構築するための重要なステップです。デュアル HDMI 入力、LVDS および TTL 出力の互換性、構成可能なファームウェア、LCD のマッチングと統合のためのエンジニアリング サポートを備えたこのコントローラーは、OEM 開発者が特定の技術要件に合わせたディスプレイ システムを作成するのに役立ちます。新しい産業用 HMI、医療機器、キオスク、輸送用ディスプレイ、または組み込み機器プロジェクトを評価している場合は、2-HDMI - LVDS TTL インターフェイス AD ボードとお問い合わせLCD のモデル、解像度、インターフェイスのタイプ、数量、プロジェクトの要件に応じて決定します。 SKY-TDM は、互換性を検証し、アプリケーション向けの実用的なディスプレイ ソリューションを開発するのに役立ちます。
