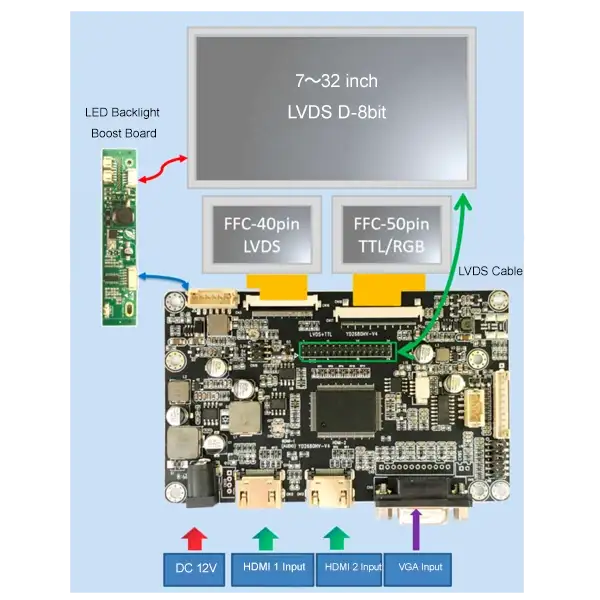

最新の産業機器には、柔軟なディスプレイ インターフェイス、優れた画質、長い製品ライフサイクルが必要です。私たちの2-HDMI - LVDS TTL インターフェイス AD ボードHDMI 信号ソースを産業用 TFT LCD パネルに接続する必要がある OEM 機器メーカー向けに特別に開発されました。
サポートするデュアルHDMIビデオ入力、コントローラー ボードはデジタル信号を LVDS または TTL インターフェイスに変換し、複数のメーカーの幅広い LCD パネルに適しています。既存のディスプレイをアップグレードする場合でも、新しい組み込みシステムを開発する場合でも、このコントローラ ボードは信頼性が高くコスト効率の高いソリューションを提供します。
民生用ディスプレイ ボードとは異なり、安定したパフォーマンス、優れた EMC 特性、長期にわたるコンポーネントの可用性を備えた継続的な産業用操作に最適化されています。
デュアルHDMI入力：2 つの HDMI 信号ソース間の切り替えをサポートし、システムの柔軟性を大幅に強化します。
デュアル LVDS および TTL 出力:LVDS と RGB TTL (パラレル RGB) LCD パネルの両方をサポートし、ハードウェアの再設計コストを効果的に削減します。
広範な LCD 互換性:7 ～ 32 インチの範囲の産業用 TFT LCD パネルと互換性があります (特定のパネル仕様に基づいてカスタマイズ可能)。
優れた画質:HD 画像処理、低信号干渉、安定した色性能、高速応答時間が特徴です。
工業グレードのデザイン:過酷な産業環境と継続的かつ長期的な動作向けに設計されています。
柔軟なファームウェア構成:LCD解像度、タイミングパラメータ、インターフェイス定義、および特定の顧客要件に基づいてカスタマイズされたファームウェア開発をサポートします。
このボードは産業オートメーション、医療機器、セルフサービス キオスク、デジタル サイネージ、組み込みディスプレイに最適で、これらの業界の厳しい基準を完璧に満たしています。
このボードは、要求の厳しい産業環境に耐えるように設計されており、高度な信号および電圧保護を備えています。信号干渉とディスプレイの不安定性を効果的に排除し、最も複雑な条件でも完璧なパフォーマンスを保証します。
単に電子部品を提供するコントローラー ボード サプライヤーとは異なり、当社は完全なディスプレイ統合サービスの提供に専念するプロのタッチ スクリーン メーカーです。当社の中核となる機能には次のものが含まれます。
当社は、理想的な産業グレードの LCD の選択、容量性または抵抗性タッチ スクリーンのカスタマイズ、LCD コントローラー ボードの構成、LCD モジュールのオプティカル ボンディングの提供、カバー ガラスのカスタマイズ、および適合する LCD インターフェイス ケーブル アセンブリの供給を支援します。これにより、調達の複雑さが大幅に軽減され、製品開発サイクルが効果的に短縮されます。
当社は、LCD 解像度構成、LVDS ピン マッピング、TTL タイミング調整、ファームウェアの最適化、バックライトと輝度の制御、OSD メニュー言語、起動ロゴのカスタマイズ、ケーブル ピンの定義、コネクタ タイプのカスタマイズ、機械的取り付け構造の要件など、包括的なカスタマイズ オプションを提供します。私たちは、OEM および ODM プロジェクトでお客様と協力することに非常に興味を持っています。
タッチスクリーンの専門工場として、当社は生産プロセスのあらゆる段階に厳格な品質管理を組み込んでいます。当社の製造システム認証には以下が含まれます。ISO9001品質マネジメントシステム、ISO13485医療機器の品質管理システムとIATF 16949自動車品質管理システム。すべてのコントローラーボードは出荷前に厳格な機能テストを受け、安定した動作とお客様のディスプレイパネルとの完全な互換性を保証します。
| 特徴 | 利点 |
| デュアルHDMI入力 | 柔軟なビデオソースの選択 |
| LVDS および TTL 出力 | 複数の LCD インターフェースタイプをサポート |
| 産業用コンポーネント | 長寿命 |
| 安定した信号処理 | 干渉を最小限に抑えた鮮明な画像 |
| ファームウェアのカスタマイズ | さまざまなLCDパネルに適合 |

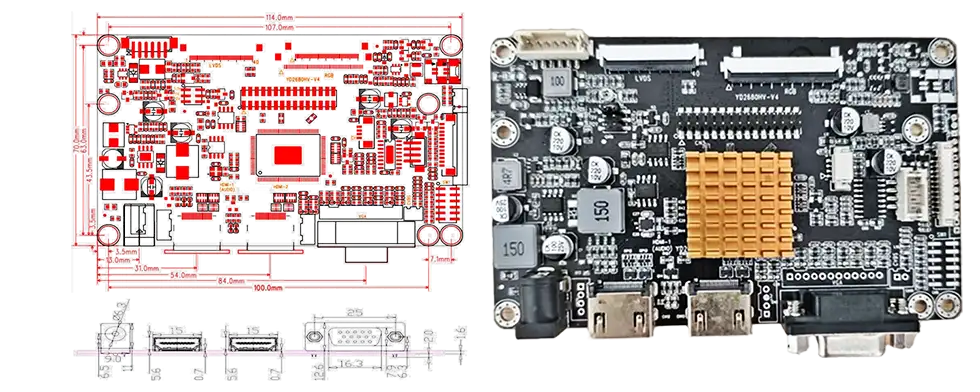

| コンパクトな PCB 設計 | 組み込み機器への簡単な統合 |
| 長期供給 | 産業のライフサイクル管理に最適 |
| ピン | 信号 | ピン | 信号 |
| 1 | VCC(3.3/5V) | 2 | VCC(3.3/5V) |
| 3 | VCC(3.3/5V) | 4 | ノースカロライナ州 |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| ピン | 信号 | ピン | 信号 |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | ノースカロライナ州 |
| 5 | リセット | 6 | 待機する |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | ノースカロライナ州 | 24 | ノースカロライナ州 |
| 25 | GND | 26 | ノースカロライナ州 |
| 27 | ディモ | 28 | ディザ |
| 29 | AVDD | 30 | GND |
| 31 | 導かれた- | 32 | 導かれた- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | キャンセル0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| ピン | 信号 | ピン | 信号 |
| 1 | LED+ | 2 | LED+ |
| 3 | 導かれた- | 4 | 導かれた- |
| 5 | GND | 6 | Vコム |
| 7 | DVDD(3.3/5V) | 8 | モード |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | 左/右 | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | リセット |
| 45 | ポール | 46 | Vコム |
| 47 | ノースカロライナ州 | 48 | ノースカロライナ州 |
| 49 | ノースカロライナ州 | 50 | ノースカロライナ州 |
| ピン | 信号 |
| 1 | GND |
| 2 | GND |
| 3 | ヴァジ |
| 4 | オン/オフ |
| 5 | 5V/12V(標準) |
| 6 | 5V/12V(標準) |
多くの産業プロジェクトは、LCD パネル、タッチ スクリーン、ケーブル、ファームウェア、およびコントローラー ボード間の互換性の問題が原因で失敗します。当社は次のサービスを提供することで、これらのリスクの排除を支援します。
- 完全なディスプレイマッチングソリューション
- LCD タイミング設定
- インターフェースの検証
- タッチ互換性テスト
- 製品の長期利用可能
- プロジェクトのライフサイクル全体にわたるエンジニアリング サポート
これらの包括的なサービスは、お客様の製品要件を完全に満たすように設計されています。顧客はコンポーネントを個別に調達するのではなく、完全に検証されたディスプレイ ソリューションを受け取ります。これにより、貴重なエンジニアリングと研究開発の時間が節約されるだけでなく、開発リスクも大幅に軽減されます。
A: この 2-HDMI to LVDS TTL インターフェイス AD ボードは、LVDS または TTL インターフェイスを備えた幅広い産業用 TFT LCD パネルをサポートするように構成できます。互換性を確認するには、特定の LCD モデル番号を入力してください。
A: はい。当社は、LCD 解像度、タイミング パラメータ、インターフェイス定義、および特定のアプリケーション要件に基づいてカスタマイズされたファームウェアを提供します。
A: はい。 OEM プロジェクトの場合、ブート ロゴ、多言語設定、OSD 機能、およびさまざまな表示パラメーターのカスタマイズをサポートします。
A: はい。このボードは産業用グレードのコンポーネントを使用して設計されており、特に要求の厳しい環境での長期連続動作向けに構築されています。
A: もちろんです。 LCDパネル、タッチスクリーン、コントローラーボード、ケーブル、オプティカルボンディング、メカニカルインテグレーションを含む完全なソリューションをワンストップで提供できます。
A: はい。当社のエンジニアリング チームは、LCD のマッチング、ファームウェア開発、インターフェイス構成、プロジェクトの統合を支援します。
次のプロジェクト用に、信頼性の高い HDMI - LVDS/TTL LCD コントローラ ボードをお探しですか?
当社のエンジニアリング チームは、最適なコントローラー ボードの迅速なマッチングとファームウェアの構成を支援し、お客様のアプリケーションに合わせてカスタマイズされた完全なディスプレイ ソリューションを提供します。産業グレードの LCD パネル、タッチ スクリーン、コントローラー ボード、オプティカル ボンディング、OEM エンジニアリング サポートを単一のサプライ チェーンに統合することで、当社はお客様の開発サイクルを短縮し、統合リスクを軽減し、市場投入までの時間を短縮できるよう支援することに専念しています。
