LVDSからTTLへの信号変換ボード

産業用 LCD パネルが進化し続けるにつれて、多くの組み込みシステムでは、異なるディスプレイ インターフェイス間で信頼性の高い信号変換が必要になります。 SKY-TDMLVDSからTTLへの信号変換ボードは、全体的なコストを削減しながら、優れた画質とシステムの安定性を維持しながら、LVDS 出力経由で TTL/RGB TFT LCD パネルを駆動する必要があるエンジニアにプロフェッショナルなソリューションを提供します。

産業環境向けに特別に設計されたこのコンバータボードは、高効率の電源管理、最適化された PCB レイアウト、および産業グレードのコンポーネントを統合し、厳しい条件下でも安定した動作を保証します。民生用グレードの代替品と比較して、優れた EMC (電磁両立性) 性能、低い EMI (電磁妨害) 放射、より長い動作寿命、および産業用 LCD モジュールとのより高い互換性を提供します。

新しい LCD を既存の機器に統合する場合でも、レガシー システムをアップグレードする場合でも、このボードは開発時間を効果的に短縮し、システム統合を合理化します。

長期にわたる産業上の信頼性を実現する設計

標準の開発ボードとは異なり、この LVDS から TTL 信号変換ボードは、産業環境での連続動作向けに最適化されています。

これには次のものが含まれます。

- 工業グレードの PCB 設計

- 安定したLVDS入力アーキテクチャ

- TTL/RGB 50ピンLCD出力

- 低ノイズ電源設計

- 高効率LEDバックライトドライバー

- 調整可能な VCOM 電圧

- 優れたEMC性能

- 低消費電力

- 高速シグナルインテグリティ

- ライフサイクルの長いコンポーネント

コンパクトな機構設計により、設置スペースが限られた組み込み製品にも適しています。

主な特長

産業レベルの信号安定性

慎重に最適化された差動ルーティングにより、信号の歪みを最小限に抑え、安定した画像伝送を保証します。

優れたEMC性能

PCB レイアウトと電源設計により電磁干渉が軽減され、産業用機器の認証が容易になります。

高い互換性

TTL/RGB 50 ピン インターフェイスを使用して、幅広い産業用 TFT LCD パネルをサポートします。

効率的な電源管理

統合された高効率電源回路により、発熱が低減され、全体的な信頼性が向上します。

調整可能なVCOM回路

エンジニアはさまざまな LCD パネルの表示パフォーマンスを微調整できます。

安定した LED バックライト ドライバー

長期安定性に優れ、安定した明るさを実現します。

簡単なシステム統合

標準コネクタにより設置が簡素化され、製品開発サイクルが短縮されます。

代表的な仕様

TTL FFC 50 ピン T-CON インターフェイス

HRS DF14-20/DF19-20 LVDS インターフェイス

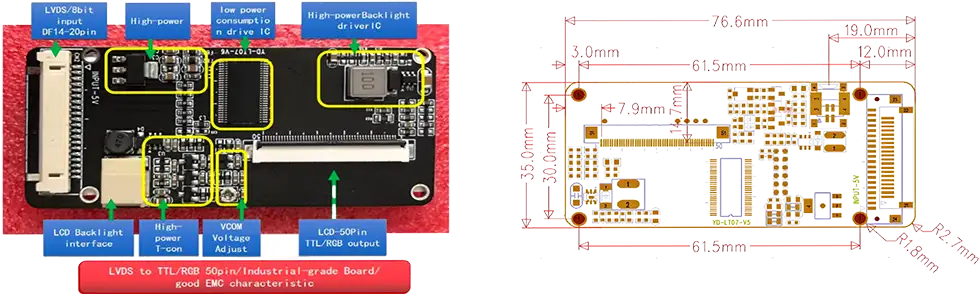

寸法

アプリケーション

このボードは産業用途向けに調整されており、産業用 HMI、産業機器、宝くじ機、医療機器などの要求の厳しい産業環境に非常に適しています。

現在、この製品は特定のインターフェイス信号をサポートしています。別のインターフェース信号が必要な場合は、LCD インターフェース仕様を提供してください。お客様のニーズに合わせてボードを再設計します。

このボードを使用する場合と直接 LVDS パネル接続を使用する場合の比較

この変換ボードが必要になるのはどのような場合ですか?

現在、ほとんどの産業用 LCD パネルは LVDS または eDP インターフェイスを使用しています。ただし、多くの従来の機器設計や特定の特殊なディスプレイ モジュールでは、依然として TTL/RGB (パラレル RGB) 信号が必要です。このボードが必要になるのは次のような場合です。

次の場合にこのボードを使用してください。

- システムは LVDS 信号を出力しますが、LCD パネルには TTL/RGB 入力が必要です

- 50 ピン TTL インターフェイスを備えたレガシー ディスプレイ パネルを使用している

- システムをアップグレードしているが、既存の TTL パネルは維持している

- LVDS 信号ソースを使用して TTL パネルをテストまたは検証する必要がある

次の場合は、直接 LVDS 接続で十分です。

- ソースとパネルの両方が LVDS を使用します (変換は必要ありません)

- パネルに eDP または HDMI 入力がある

- 最新のインターフェイス パネルを備えた新しいシステムを設計しているとします。

このボードは変換シナリオ向けに特別に設計されており、エンジニアは既存の TTL パネルを新しい LVDS 搭載の産業用コンピュータまたは組み込みコントローラで再利用できます。

エンジニアリング上の利点

当社は、OEM 顧客が LCD 統合中に直面する現実の課題を解決します。さまざまな LVDS 出力ソースと特定の 50 ピン TTL LCD パネル間の変換をサポートすることにより、システムの再設計の必要がなくなります。このボードは、電圧変動を最小限に抑えて製品全体の安定性を高める独立した電源アーキテクチャを備えており、産業用グレードの PCB 配線により EMC 性能が大幅に向上し、システム干渉が低減されます。さらに、包括的なカスタマイズも提供します。インターフェイスの定義、コネクタの種類、取り付け穴の位置に関する要件を提供するだけで、お客様の機器に完全に適合する完全な設計をお届けします。

米国を選ぶ理由

当社を選択するということは、単に LVDS から TTL への信号変換ボードを購入するだけではなく、産業用ディスプレイの統合において経験豊富なエンジニアリングの同盟者と提携することになります。

当社は、OEM および ODM カスタム開発、LCD 互換性評価、ケーブルのカスタマイズ、ファームウェアの最適化、小バッチ試作、量産能力、厳格な品質検査、製品の長期可用性を含む、包括的なワンストップ ソリューションを提供します。当社のオールインワン アプローチは、複数のサプライヤーからの調達に伴う不必要な品質リスクを排除するのに役立ちます。

よくある質問

Q1: この LVDS から TTL 信号変換ボードと互換性のある LCD パネルは何ですか?

A: このボードは、同じピン配置定義を持つ 50 ピン TTL/RGB LCD パネルを幅広くサポートしています。

Q2: コネクタはカスタマイズできますか?

A: はい。コネクタのタイプ、ピン割り当て、ケーブル長、インターフェイス定義はすべて完全にカスタマイズできます。

Q3: ボードはさまざまな解像度をサポートしていますか?

A: はい。当社は、さまざまな LCD 解像度とタイミング要件に合わせて調整された、対応するファームウェアとハ​​ードウェア構成を提供します。

Q4: この製品は産業環境に適していますか?

A: もちろんです。このボードは産業用グレードのコンポーネントで設計され、EMC (電磁両立性) 性能向けに最適化されており、継続的かつ安定した動作を実現します。

Q5: 適合する LVDS ケーブルを提供できますか?

A: はい。当社は、LVDS ケーブル、バックライト ケーブル、電源ケーブル、カスタム ハーネスを含む完全なケーブル アセンブリを提供します。

Q6: 技術サポートはありますか?

A: はい。当社のエンジニアリング チームは、LCD の互換性評価、インターフェイスのデバッグ、システム統合を支援します。

Q7: 通常のリードタイムはどれくらいですか?

A: 標準モデルの納期は通常 2 ～ 3 週間です。カスタマイズされたプロジェクトの場合、納期は設計の複雑さによって異なります。

Q8: サンプル評価は可能ですか?

A: はい。量産前のエンジニアリング検証のためにサンプル注文を強くお勧めします。

Q9: 長期供給保証はありますか?

A: はい。産業プロジェクトの場合、当社は長い製品ライフサイクルをサポートし、可能な限り長期的な供給計画を提供します。

Q10: このボードはシングルチャンネルとデュアルチャンネルの両方の LVDS 入力をサポートできますか?

A: 標準バージョンは、シングルチャンネル LVDS 入力 (8 ビット) をサポートしています。デュアルチャネル LVDS 入力要件については、特定の LCD パネルのタイミングとコネクタ仕様に基づいてボード設計をカスタマイズできます。評価のためにパネルのモデル番号またはインターフェイス定義を提供してください。
