HDMI to TTL インターフェイス AD ボード

SKY-TDM HDMI to TTL インターフェイス AD ボードは、HDMI ビデオソースから TTL/RGB TFT LCD パネルを駆動するように設計されたコンパクトな産業用 LCD コントローラです。複数の TTL インターフェイス構成、調整可能なパネル電圧、統合されたバックライト制御、および産業グレードの信頼性をサポートするこの製品は、OEM 機器、HMI 端末、医療機器、実験器具、ポータブルテスト機器、組み込みディスプレイシステムにとって理想的なソリューションです。コンパクトなフォームファクターとカスタマイズ可能なファームウェアにより、統合が簡素化され、開発時間とプロジェクト全体のコストが削減されます。

お問い合わせを送信

製品説明

製品紹介

産業機器用のディスプレイコントローラーを選択するには、単にビデオ信号を変換するだけでは不十分です。長期的な安定性、さまざまな LCD パネルとの互換性、柔軟なカスタマイズ、信頼できる技術サポートも同様に重要です。 SKY-TDMHDMI to TTL インターフェイス AD ボードは、産業用 TFT LCD 向けの信頼できるディスプレイ制御ソリューションを求める OEM メーカー向けに特別に開発されました。

産業グレードのアーキテクチャを中心に設計されたこのコントローラは、標準 HDMI 信号を TTL/RGB 出力に変換し、最新の組み込みシステムが幅広い TFT LCD パネルを駆動できるようにします。このボードは、さまざまな FPC 構成、調整可能なパネル電源電圧、統合 LED バックライト制御、カスタマイズ可能なタイミングパラメータなどのさまざまな TTL インターフェイスをサポートしており、標準およびカスタマイズされた LCD モジュールの両方に適しています。

民生用ディスプレイコントローラーボードとは異なり、このソリューションは要求の厳しい産業環境での継続的な動作向けに設計されています。安定した電源管理、最適化された信号整合性、慎重に設計された PCB 配線により EMI が最小限に抑えられ、電気的にノイズの多いアプリケーションでも信頼性の高い画像伝送が保証されます。

機器メーカーにとって、開発の柔軟性も同様に重要です。 SKY-TDM は、顧客の要件に応じて、ファームウェアのカスタマイズ、表示パラメータの調整、ケーブル設計、コネクタの変更、OSD のカスタマイズ、ロゴの設定、および表示の最適化を提供します。 5 インチのハンドヘルドターミナルを統合する場合でも、より大型の産業用オペレータパネルを統合する場合でも、エンジニアは製品開発を加速しながらハードウェアの再設計を削減できます。

産業用LCDソリューションにおけるSKY-TDMの経験に裏付けられ、顧客はパネルの選択から生産に至るまでの包括的なエンジニアリングサポートを受け、互換性、長い製品ライフサイクル、産業プロジェクトへの安定供給を保証します。

主要な競争上の利点

- 純粋な工業グレードの安定性:最適化された電源管理と抗EMI回路設計により、産業環境の干渉に耐え、画面の歪みや信号のドロップアウトのない24時間365日の連続安定動作をサポートします。

- プラグアンドプレイ HDMI-TTL 変換:最新の HDMI 信号ソースと従来の TTL/RGB TFT スクリーンをブリッジし、主流の産業用制御ホスト、組み込みシステム、PC デバイスと互換性があります。

- デュアル電圧調整可能な設計:3.3V/5V パネル出力電圧を自由に切り替え可能で、アダプタモジュールを追加せずにさまざまな TFT LCD パネル仕様に適応します。

- 統合されたバックライトドライバー:オンボードのプロフェッショナル LED バックライト制御回路は輝度調整をサポートし、外部バックライトドライブモジュールの必要性を排除し、システム配線を簡素化します。

- 超コンパクトな組み込みレイアウト:小型 PCB 構造は、スペースが限られた組み込み機器向けに特別に設計されており、顧客のエンクロージャのスペースを最大限に活用します。

- 完全なカスタマイズの柔軟性:専用のプロジェクト要件に合わせて、パーソナライズされたファームウェアのチューニング、ブートロゴの変更、OSD メニューの調整、およびディスプレイパラメーターの調整をサポートします。

典型的なアプリケーションシナリオ

この HDMI to TTL インターフェイス AD ボードは、コンパクトなフォームファクタと高い信頼性を要求するさまざまな業界の組み込みディスプレイシナリオで広く使用されています。主な応用分野は次のとおりです。

- 産業用HMIおよびPLC用のコンパクトな制御盤

- 携帯型医療診断および検査機器

- ビルディングオートメーションおよびセキュリティ監視表示モジュール

- 小型スマート制御デバイスおよびハンドヘルド産業用端末

主に小規模機器向けに設計されており、完璧な HDMI-to-TTL ディスプレイソリューションとして機能します。

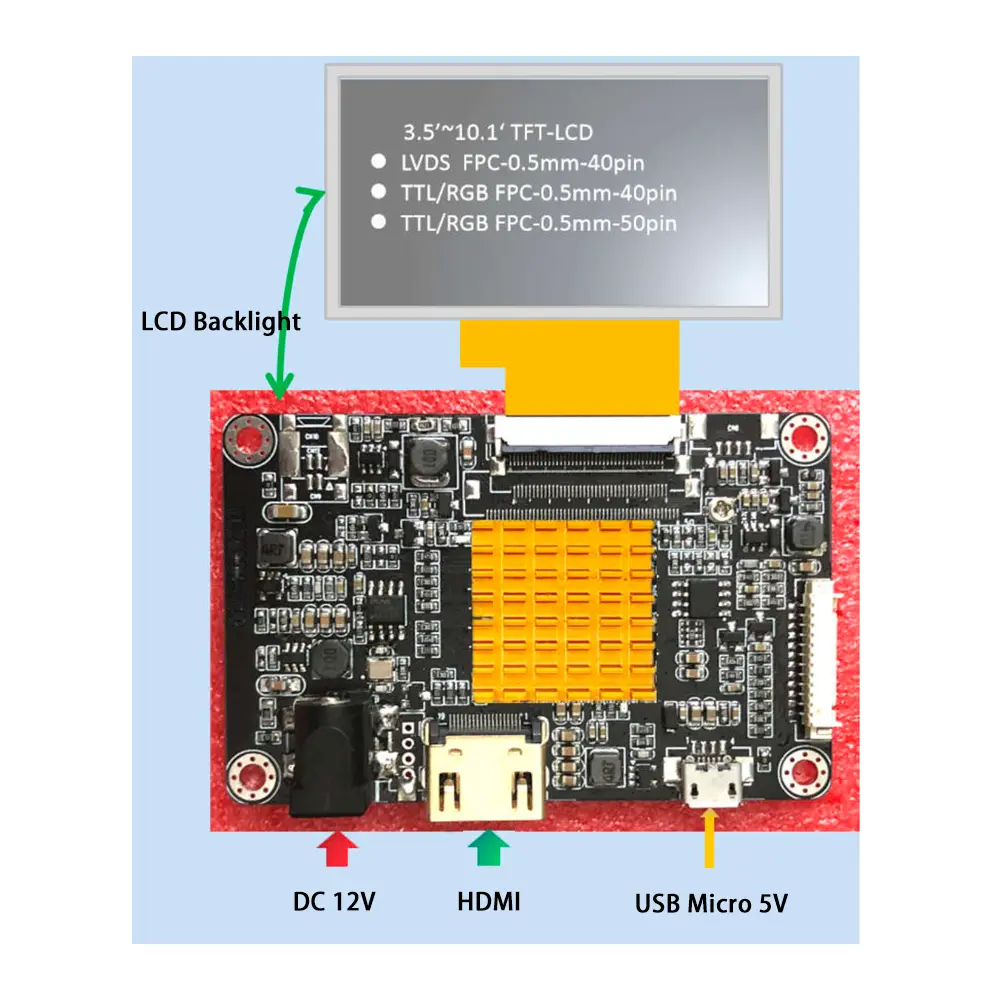

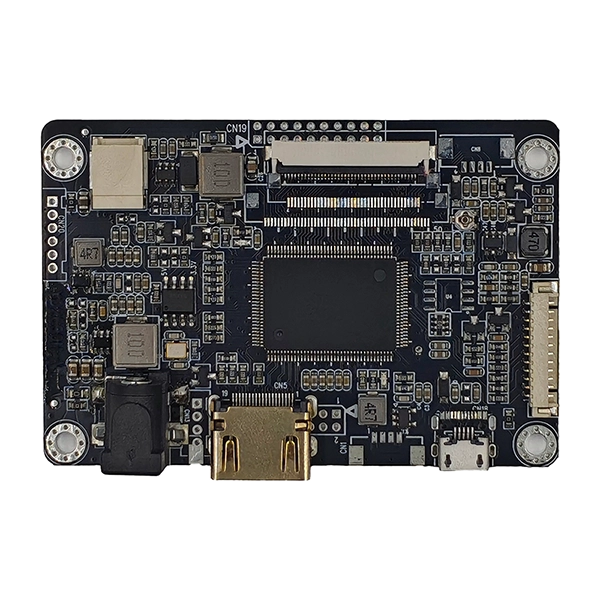

HDMI to TTL Interface AD Board product view

主な技術的特徴

特徴	仕様
ビデオ入力	HDMI
LCD出力	TTL/RGB/LVDS
パネル電圧	3.3/5V
バックライト制御	統合された LED ドライバー
電源	ワイドDC入力8～18V
OSD	外部キーパッドのサポート
ファームウェア	カスタマイズ可能
動作温度	-20℃～80℃

寸法

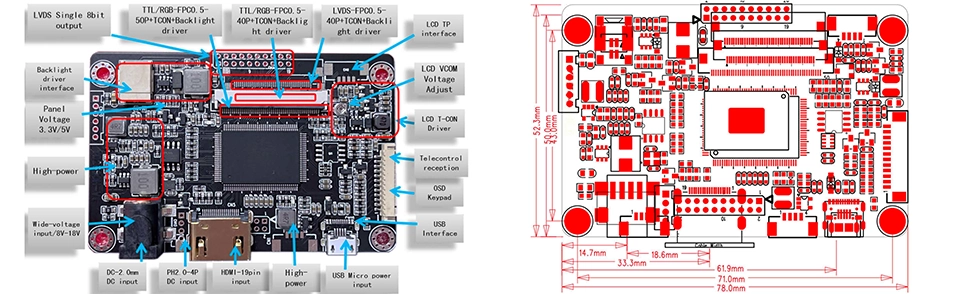

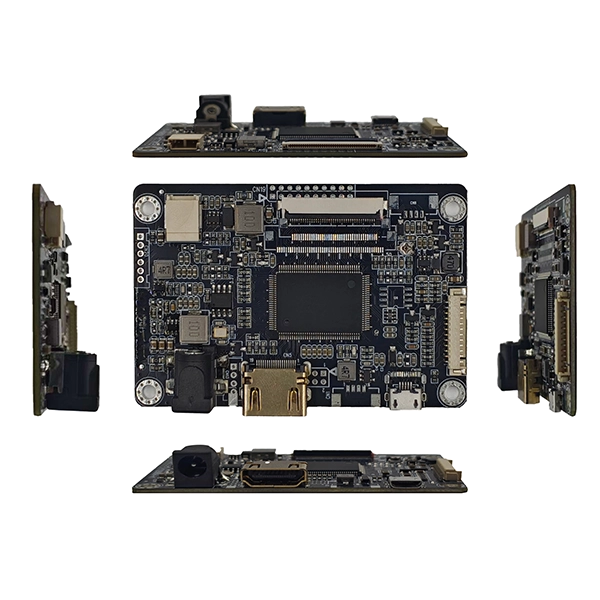

HDMI to TTL Interface AD Board dimensions and mechanical drawing

FFC-0.5mm-40pin LVDSインターフェース

ピン	信号	ピン	信号
1	VCOM	2	DVCC
3	DVCC	4	ノースカロライナ州
5	リセット	6	待機する
7	GND	8	R0-
9	R0+	10	GND
11	R1-	12	R1+
13	GND	14	R2-
15	R2+	16	GND
17	CLK-	18	CLK+
19	GND	20	R3-
21	R3+	22	GND
23	ノースカロライナ州	24	ノースカロライナ州
25	GND	26	ノースカロライナ州
27	ディモ	28	ディザ
29	AVDD	30	GND
31	導かれた-	32	導かれた-
33	LR	34	UD
35	VGL	36	CABC1
37	キャンセル0	38	VGH
39	LED+	40	LED+

FFC-0.5mm-50pin RGBインターフェース

ピン	信号	ピン	信号
1	LED+	2	LED+
3	導かれた-	4	導かれた-
5	GND	6	VCOM
7	DVDD	8	モード
9	DE	10	VS
11	HS	12	B7
13	B6	14	B5
15	B4	16	B3
17	B2	18	B1
19	B0	20	G7
21	G6	22	G5
23	G4	24	G3
25	G2	26	G1
27	G0	28	R7
29	R6	30	R5
31	R4	32	R3
33	R2	34	R1
35	R0	36	GND
37	DCLK	38	GND
39	L/R	40	U/D
41	VGH	42	VGL
43	AVDD	44	リセット
45	ノースカロライナ州	46	VCOM
47	ＤＩＴＨＢ	48	GND
49	ノースカロライナ州	50	ノースカロライナ州

FFC-0.5mm-40pin RGBインターフェース

ピン	信号	ピン	信号
1	VLED-	2	VLED+
3	GND	4	VDD
5	R0	6	R1
7	R2	8	R3
9	R4	10	R5
11	R6	12	R7
13	G0	14	G1
15	G2	16	G3
17	G4	18	G5
19	G6	20	G7
21	B0	22	B1
23	B2	24	B3
25	B4	26	B5
27	B6	28	B7
29	GND	30	DCLK
31	ディスプ	32	HS
33	VS	34	DE
35	ノースカロライナ州	36	GND
37	X_R	38	Y_B
39	XL	40	Y_T

JST 2x10 ピン LVDS 入力インターフェイス

ピン	信号	ピン	信号
1	VCC(3.3/5/12V)	2	VCC(3.3/5/12V)
3	VCC(3.3/5/12V)	4	ノースカロライナ州
5	GND	6	GND
7	TXO0-	8	TXO0+
9	TXO1-	10	TXO1+
11	TXO2-	12	TXO2+
13	GND	14	GND
15	TXOCLK-	16	TXOCLK+
17	TXO3-	18	TXO3+
19	ノースカロライナ州	20	ノースカロライナ州
