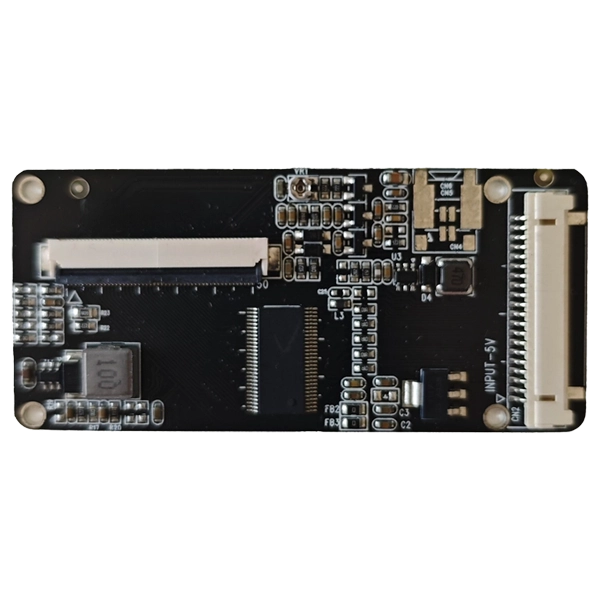

記事の概要:産業用ディスプレイ システムが進化するにつれて、エンジニアはしばしば実際的な課題に直面します。それは、最新の LVDS 信号ソースを、依然として TTL/RGB インターフェイスに依存している TFT LCD パネルに接続することです。のLVDSからTTLへの信号変換ボードからSKY-TDMは、これら 2 つのディスプレイ テクノロジ間の実用的なブリッジを提供し、機器メーカーが既存の LCD パネルを再利用しながら、再設計コスト、開発時間、統合の複雑さを軽減できるようにします。産業グレードの PCB 設計、安定した信号伝送、統合 LED バックライト駆動、調整可能な VCOM、カスタマイズ サポートを備えたこのタイプの変換ボードは、産業用 HMI、医療機器、組み込みシステム、輸送機器、およびその他のディスプレイ アプリケーションに適しています。
アンLVDSからTTLへの信号変換ボードは、LVDS 差動ディスプレイ信号を、互換性のある TFT LCD パネルに必要な TTL/RGB パラレル信号に変換するように設計されたディスプレイ インターフェイス回路です。この機能は、産業用コンピュータ、組み込みコントローラ、またはディスプレイ ソースが LVDS 出力を提供し、選択された LCD パネルが TTL/RGB インターフェイスを使用している場合に特に重要になります。
エンジニアは、適切な LCD パネルを交換したり、制御システム全体を再設計したりする代わりに、信号源とディスプレイの間に変換ボードを導入できます。このアプローチは、従来の機器のアップグレード、カスタマイズされた産業用ディスプレイ、および既存の LCD 在庫を引き続き使用する必要があるプロジェクトに特に価値があります。
SKY-TDM のソリューションは、産業用ディスプレイの統合を中心に設計されています。標準構成では、8ビットLVDS入力そして50ピンTTL/RGB LCD出力、5V 入力電源、統合 LED ドライバ、VCOM 調整、および動作温度範囲を備えています。-20℃～+70℃.
ディスプレイ インターフェイスは常に交換可能であるとは限りません。 LVDS と TTL/RGB は、画像データの送信に異なる方法を使用します。つまり、ソースと LCD パネルが異なるインターフェイス アーキテクチャを使用している場合、通常、直接接続は不可能です。
これにより、OEM 機器メーカーにはいくつかの課題が生じます。
適切に設計された変換ボードは、残りのディスプレイ アーキテクチャを比較的変更せずに維持しながら、インターフェイスの不一致に対処します。従来の機器をアップグレードするメーカーにとって、これはディスプレイ システム全体を再設計するよりも効率的な方法を提供できます。
信号の完全性は、ディスプレイ変換における最も重要な要素の 1 つです。最適化された差動ルーティングにより、信号の歪みが軽減され、LVDS ソースと変換回路間の安定した画像伝送がサポートされます。
産業用機器は、モーター、スイッチング電源、通信デバイス、その他の電磁干渉源と並行して動作することがよくあります。慎重に設計された PCB レイアウトと電源アーキテクチャにより、不要な干渉が軽減され、システム全体の安定性が向上します。
このボードは、互換性のある TFT パネル用の TTL/RGB 50 ピン LCD インターフェイスを提供します。インターフェイスには、RGB データ、同期信号、クロック、電源関連信号、VCOM、リセット、その他のディスプレイ制御接続が含まれます。
統合された LED バックライト ドライバーにより、ディスプレイ アーキテクチャ全体が簡素化されます。機器メーカーは、複数の独立した回路を調達する代わりに、変換機能とバックライト機能をよりコンパクトなディスプレイ ソリューションに統合できます。
VCOM 調整により、ボードをさまざまな LCD パネルに適合させる際の柔軟性がさらに高まります。エンジニアはディスプレイ構成を微調整して、選択したパネルに適切な画像パフォーマンスを実現できます。
ディスプレイ統合プロジェクトでは、カスタマイズされたコネクタ、ピン定義、ケーブル長、取り付け位置、ファームウェア構成、または LCD タイミング パラメータが必要になることがよくあります。これらの要素を適応できる変換ボードのメーカーは、OEM 顧客の統合作業を大幅に削減できます。
次の表は、SKY-TDM の一般的な構成をまとめたものです。LVDSからTTLへの信号変換ボード。実際の仕様は、選択した LCD パネルおよびカスタマイズされたプロジェクトの要件によって異なる場合があります。
| アイテム | 代表的な仕様 |
|---|---|
| 入力インターフェース | LVDS、8ビット |
| LCD出力インターフェース | TTL/RGB、50ピン |
| 入力電圧 | 5V |
| バックライトドライバー | 統合された LED ドライバー |
| VCOM調整 | サポートされています |
| 動作温度 | -20℃～+70℃ |
| カスタムデザイン | サポートされています |
| 一般的な LVDS コネクタ | HRS DF14-20 / DF19-20 インターフェース |
| LCDコネクタ | TTL FFC 50ピン |
エンジニアリング プロジェクトの場合は、インターフェイス仕様を常に正確な LCD パネル データシートと照合して確認する必要があります。信号定義、電圧要件、タイミング、方向、コネクタの割り当てはパネル間で異なる場合があるため、ピン数だけでは互換性が保証されません。
LVDS から TTL への変換の柔軟性により、このテクノロジはさまざまな産業用および組み込みディスプレイ プロジェクト全体で役立ちます。
たとえば、機器メーカーは、実績のある 50 ピン TTL LCD パネルを既に確立されたマシンに統合している場合があります。交換用コントローラーが TTL/RGB ではなく LVDS を出力する場合、メーカーがディスプレイ アセンブリ全体を交換する必要がなく、変換ボードがインターフェイス ブリッジを提供できます。
変換ボードの選択は、単に目的のコネクタ タイプを選ぶのではなく、LCD パネルから始める必要があります。エンジニアは、注文する前に完全なパネル インターフェイス情報を収集する必要があります。
ソースがシングルチャネルまたはデュアルチャネル LVDS を提供しているかどうか、ビット深度、信号タイミング、電圧要件、およびコネクタ構成を確認します。 SKY-TDM の標準ソリューションはシングルチャンネル 8 ビット LVDS 入力をサポートしていますが、カスタマイズされた設計はさまざまな要件に合わせて評価できます。
50 ピン TTL コネクタは、必ずしもすべての LCD が同じピン配置を使用することを意味するわけではありません。 RGB データ、HSYNC、VSYNC、DE、DCLK、VCOM、電源、バックライト、および制御信号は、変換ボードの定義と注意深く比較する必要があります。
LCD の解像度、ピクセル クロック、水平タイミング、垂直タイミング、および同期要件はボード構成と一致する必要があります。 LCD モデルによっては、ファームウェアまたはハードウェアの調整が必要になる場合があります。
選択段階では、コネクタの位置、ケーブル長、PCB の寸法、取り付け穴、および利用可能な設置スペースを考慮する必要があります。コンパクトなカスタマイズされた PCB により、内部スペースが限られた機器への統合が簡素化されます。
産業プロジェクトの場合、最初のサンプルは調達決定の一部にすぎません。購入者は、エンジニアリング サポート、カスタマイズ機能、品質管理、サンプル テスト、生産能力、および長期的な製品の可用性も評価する必要があります。
産業用バイヤーにとって、変換ボードの価値は基本的な信号変換以上のものです。 SKY-TDM は自社のソリューションを広範な産業用ディスプレイ統合サービスの一部として位置付け、互換性評価から生産まで OEM および ODM プロジェクトをサポートします。
主な利点は次のとおりです。
このワンストップ アプローチは、汎用の開発ボードではなく、特定の LCD に適合する変換ボードを必要とする OEM メーカーにとって特に役立ちます。プロジェクトの開始時に LCD モデル、インターフェイス定義、解像度、コネクタ、および機械的要件を確認することで、エンジニアは量産前に互換性リスクを軽減できます。
標準ソリューションは、50 ピン TTL/RGB インターフェイスを使用する互換性のある TFT LCD パネル用に設計されています。正確な互換性は、LCD のピン定義、タイミング、解像度、電圧、およびその他の電気要件によって異なります。
はい。 OEM および ODM プロジェクトの場合、ターゲットの LCD および機器の構造に応じて、コネクタのタイプ、ピンの割り当て、ケーブルの長さ、およびインターフェイスの定義をカスタマイズできます。
はい。さまざまな LCD 解像度とタイミング要件を、対応するハードウェアまたはファームウェア構成に対して評価できます。エンジニアは、互換性評価のために正確な LCD モデルまたはデータシートを提供する必要があります。
はい。このボードは産業用ディスプレイ統合用に設計されており、-20°C ～ +70°C の動作温度範囲をサポートします。 PCB レイアウト、電源設計、および信号アーキテクチャは、要求の厳しいアプリケーションでも安定して動作できるように最適化されています。
はい。 LVDS ケーブル、バックライト ケーブル、電源ケーブル、必要に応じてカスタマイズされたハーネスなど、適合するケーブル アセンブリを提供できます。
標準バージョンは、シングルチャンネル 8 ビット LVDS 入力をサポートします。デュアルチャネル LVDS 要件は、ターゲット LCD のタイミングおよびインターフェイス仕様に従ってカスタマイズされたボード開発のために評価できます。
はい。産業プロジェクトではサンプル評価を強くお勧めします。実際の LCD パネルとシステム コントローラを使用して変換ボードをテストすることで、量産前に信号の互換性、画質、タイミング、バックライト動作、機械的統合を検証できます。
アンLVDSからTTLへの信号変換ボード最新の LVDS ベースのシステムが既存の TTL/RGB TFT LCD パネルと連携する必要がある場合に、効果的なソリューションとなります。安定した信号変換、産業指向の PCB 設計、統合されたバックライト駆動、VCOM 調整、およびカスタマイズ機能を組み合わせることで、OEM がディスプレイの統合を簡素化し、既存の LCD ハードウェアの使いやすさを拡張できるようになります。カスタマイズされたインターフェイス、LCD 互換性評価、ケーブルのマッチング、または生産サポートを必要とするプロジェクトの場合、経験豊富な産業用ディスプレイ パートナーを選択することで、プロトタイプから量産への移行をより効率的に行うことができます。カスタマイズされた製品の信頼できる中国のメーカーとサプライヤーをお探しの場合LVDSからTTLへの信号変換ボード, お問い合わせLCD モデル、インターフェイス定義、解像度、システム要件を考慮して、適切なソリューションについて SKY-TDM エンジニアリング チームと話し合ってください。
