12.1 インチオープンフレームタッチスクリーンモニター

SKY-TDM は、プロ仕様の 12.1 インチオープンフレームタッチスクリーンモニターのメーカーです。私たちの工場は中国にあります。工業用グレードの TFT LCD を組み合わせ、オプションで PCAP または抵抗膜タッチ機能を提供します。最大輝度は最大 1500 nit に達し、幅広い温度範囲をサポートし、作業場環境に適しています。フロントカバーのシーリングとオプティカルボンディングは、クーラントの使用量が多い場合や粉塵の多い環境に適応するために、必要に応じて選択できます。

お問い合わせを送信

製品説明

CNC 工作機械や産業用オートメーション機器には、製造現場での冷媒ミスト、金属片、振動、温度変化に毎日さらされても耐えられる HMI ディスプレイが必要です。市販のモニターは、このような状況では故障します。フロントパネルから冷却剤が浸透し、数か月にわたる振動の後にタッチ応答がドリフトし、工場の照明の下では画面が読めなくなります。

私たちの12.1 インチオープンフレームタッチスクリーンモニターは、これらの現実世界の状況に合わせて構築されています。当社は、フライス盤、ターニングセンター、および PLC 制御の生産ラインで使用するために、このディスプレイを CNC 機械ビルダーおよびファクトリーオートメーションインテグレーターに提供してきました。

このモニターは、プログラム選択、リアルタイム位置読み取り、工具オフセット調整、主軸速度監視、故障診断、生産データロギングなど、すべてのコア機械制御機能をサポートします。レガシーマシンの改修のために、既存の制御システムに適合するインターフェースの適応を提供します。

オープンフレーム構造により、組み込み設置が簡素化され、さまざまな機器の外観に合わせてカスタマイズされたフロントベゼル設計がサポートされます。投影型静電容量方式 (PCAP) や抵抗膜タッチなどの複数のタッチテクノロジにより、お客様はアプリケーション要件に基づいて最適なソリューションを選択できます。静電容量式タッチはスムーズなマルチタッチ操作を提供しますが、抵抗膜式タッチは、オペレータが工業用手袋を着用している場合や粉塵の多い環境で作業している場合でも高い信頼性を維持します。

産業統合向けに設計されたモニターは、HDMI、VGA、DVI、および DisplayPort入力により、産業用コンピュータ、PLC、IPC、および組み込みコントローラとの互換性が簡単になります。 USB または RS232 タッチインターフェイスは、シームレスなシステム統合に使用できます。

このディスプレイは、高輝度、広視野角、安定した色再現により優れた画質を維持し、オペレーターがさまざまな照明条件下でも生産状況を明確に監視できるようにします。オプションのオプティカルボンディングテクノロジーにより、内部反射を低減しながら可読性がさらに向上します。

産業環境では、機器が振動、粉塵、湿気、連続稼働にさらされることがよくあります。 SKY-TDM は、産業グレードのコンポーネント、幅広い動作温度オプション、防振設計、長寿命 LED バックライトを通じてこれらの課題に対処し、顧客のメンテナンスコストの削減と機器の可用性の最大化を支援します。

経験豊富な産業用ディスプレイメーカーとして、SKY-TDM は完全な製品も提供します。OEM/ODMカスタマイズサービス。お客様は、プロジェクトの要件に応じて、LCD の輝度、タッチテクノロジー、カバーガラスの厚さ、アンチグレアまたは反射防止表面処理、防水フロントパネル、ロゴ印刷、インターフェイス構成、ハウジングの色、取り付け構造、ケーブル長、および完全なディスプレイアセンブリをカスタマイズできます。

お客様の機器がスマートファクトリー、産業オートメーション、エネルギー管理、倉庫オートメーション、または機械制御システムで使用される場合でも、当社のエンジニアリングチームは、パフォーマンスと長期信頼性の両方を最適化したディスプレイソリューションを提供できます。

産業オートメーション HMI 向けに設計

一般的なアプリケーションシナリオには、産業用 HMI (ヒューマンマシンインターフェイス) コントロールパネル、PLC 制御システム、産業用 PC (IPC)、CNC マシンインターフェイス、包装機械、繊維機器、ロボット制御コンソール、プロセスオートメーションシステム、スマート製造装置、エネルギー監視システム、およびその他の幅広い装置が含まれます。

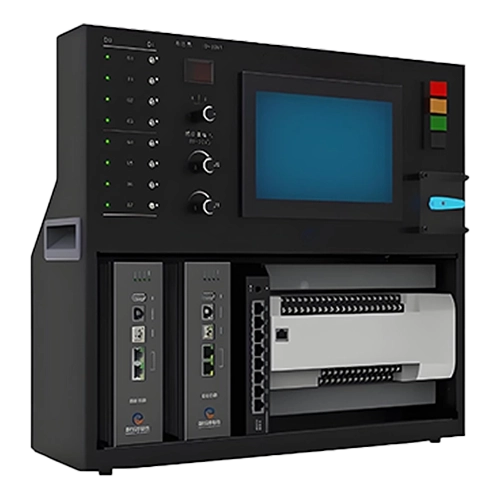

12.1 Inch Open-Frame Touchscreen Monitor for industrial HMI and CNC machine control

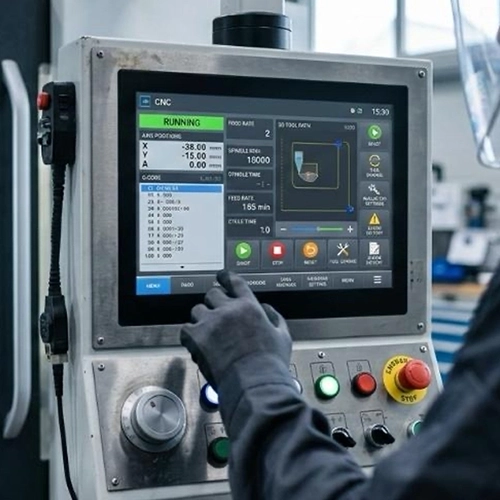

12.1 Inch Open-Frame Touchscreen Monitor for factory automation and PLC systems

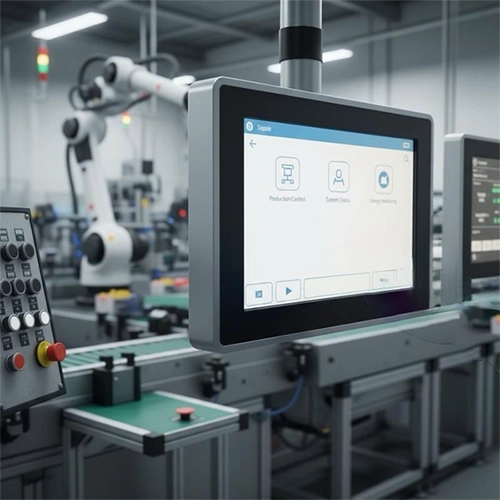

12.1 Inch Open-Frame Touchscreen Monitor for packaging and robotics equipment

当社は、過酷な環境における屋外での信頼性の高い動作を確保するという課題にうまく対処しました。応答性の高いタッチ、鮮明なビジュアル、防水および防塵保護、幅広い温度適応性を提供することで、お客様の不安を完全に解消します。これらの成果は、プレミアムグレードの LCD の選択、タッチパネルの設計レベルの最適化、要求の厳しいアプリケーション環境に合わせた頑丈な筐体設計によって実現されています。

主な利点

1. CNC およびオートメーショングレードの耐久性

- 24時間365日連続動作可能な産業用TFTパネル

- 工作機械環境向けの防振取り付け

- 幅広い温度をサポート (-20℃～+70℃) 非加熱作業場用

- オプションの IP65 前面シーリングで冷却剤や粉塵に対する保護が可能

2. マシン固有のタッチオプション

- 最新の CNC インターフェイス用の PCAP マルチタッチ

- 従来のマシンで手袋をしたまま操作できる 5 線抵抗

- 厚手の作業用手袋に合わせたカスタム感度調整

- マシンセットアップ中の偶発的なタッチに対するパームリジェクション

3. 機械製造業者向けの柔軟な統合

- キャビネット取り付け用のオープンフレーム金属ハウジング

- 標準VESAおよびカスタムブラケットオプション

- さまざまな産業用 PC 用の HDMI、VGA、DVI、および DP 入力

- PLC/CNC コントローラ用の USB および RS232 タッチインターフェイス

4. 製造現場の可視性

- 最大の高輝度オプション1500ニット

- オプティカルボンディングにより工場照明下での反射を低減

- ぎらつきのない操作のための AG/AR コーティング

- パネルに取り付けられた読書のための広い視野角

代表的な仕様

アイテム	仕様
サイズ	12.1インチ
解決	1024x768 / 1280x800 / 800x600
表示タイプ	産業用TFT LCD (AUO/Innolux/TIANMA/BOEなど)
タッチテクノロジー	PCAP/4 線式/5 線式/8 線式抵抗膜
ビデオ入力	HDMI/VGA/DVI/DP/タイプC
タッチインターフェース	USB/RS232
輝度	500〜1500ニット（オプション）
電源	DC 12V (カスタマイズ可能)
動作温度	工業用グレード（オプション）

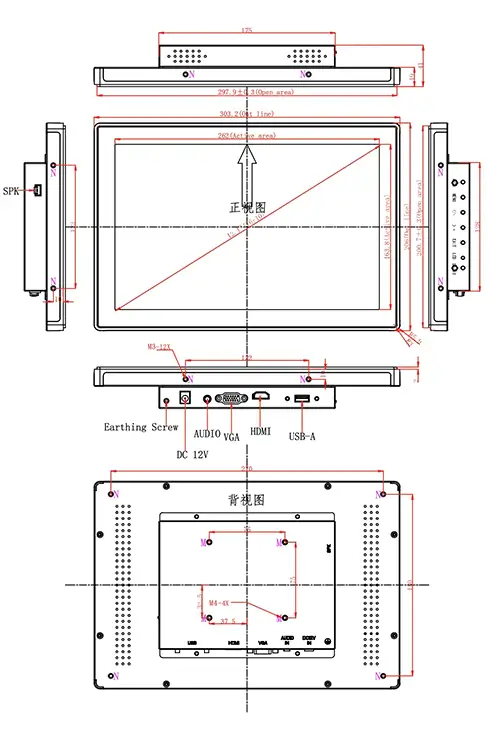

12.1 Inch Open-Frame Touchscreen Monitor dimensions and mechanical drawing 1

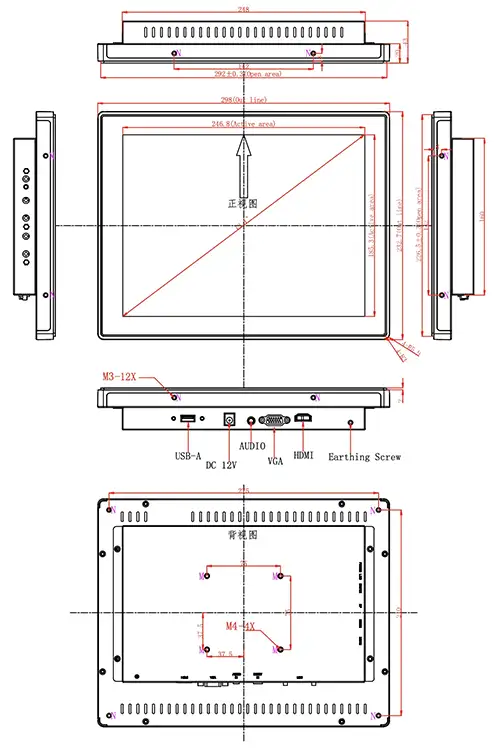

12.1 Inch Open-Frame Touchscreen Monitor dimensions and mechanical drawing 2

SKY-TDM を選ぶ理由

産業用ディスプレイの 10 年以上の製造経験に裏打ちされた当社は、迅速なエンジニアリング評価とともに包括的な OEM および ODM プロジェクトのサポートを提供します。完全な ISO 品質管理システムで認証され、安定したコンポーネントのサプライチェーンによってサポートされている当社の製品は、工業グレードの品質基準に従って構築されており、製品ライフサイクルの延長を実現しています。初期設計から量産までのフルサービスの技術サポートにより、お客様が直面するあらゆる課題を迅速に解決します。

We understand that industrial automation projects demand strict consistency, exceptional reliability, and long-term product availability. Our engineering team works closely with our customers to ensure that every display solution perfectly integrates with their final equipment.
