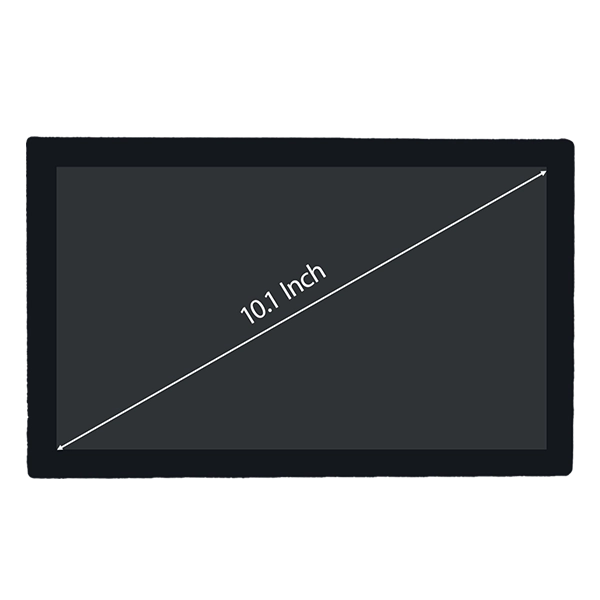

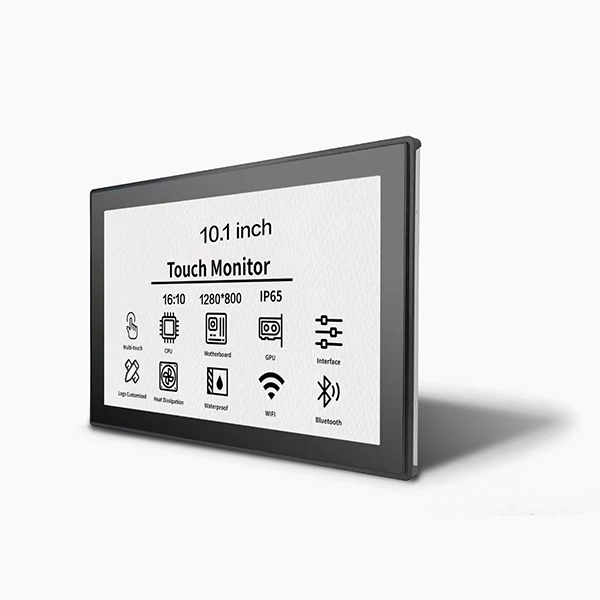

10.1 インチオープンフレームタッチスクリーンモニター

EV 充電インフラ専用に設計された SKY-TDM 10.1 インチオープンフレームタッチスクリーンモニターは、屋外展開の AC ウォールボックス、DC 急速充電器、および公共充電キオスクの主要な HMI として機能します。このディスプレイは、産業用グレードの IPS パネルと投影型静電容量式タッチを組み合わせており、太陽光で読み取り可能な最大 1500 nits の輝度と -30°C ～ +80°C の動作範囲で利用可能です。雨や塵から保護するために、フロントパネルの IP65 シーリングはオプションです。

お問い合わせを送信

製品説明

製品紹介

公共の EV 充電器は、直射日光、雨、ほこり、気温の変化にさらされる屋外で動作します。-30℃～+80℃。消費者グレードのディスプレイは、このような状況では機能しません。明るい光の下では色褪せ、極端な寒さでは表示が遅れ、フロントパネルに雨が当たると漏れが発生します。私たちの10.1インチオープンフレームモニターは、特に AC および DC 充電ステーション向けに、これらの現実世界の状況に耐えられるように構築されています。

このモニターは、セッション選択、RFID 認証、QR コードスキャン、支払い確認、リアルタイム電力読み取り、障害表示、およびリモート診断など、すべての主要な充電 HMI 機能を処理します。商用課金ネットワークの場合、アイドル期間中の広告再生もサポートします。当社は、このディスプレイをヨーロッパとアジアの充電インフラメーカーに供給し、路上と高速道路の両方で導入してきました。

民生用ディスプレイとは異なり、10.1 インチオープンフレームタッチスクリーンモニターは、継続的で中断のない操作ができるように設計されています。産業グレードの IPS パネルは、超広視野角、低消費電力、長寿命を特徴としています。 PCAP マルチタッチセンサーはスムーズなジェスチャー操作を保証し、グローブタッチ、防水タッチチューニング、指紋防止表面処理などのオプション機能を提供します。金属製のオープンフレーム設計は、前面または背面の埋め込み取り付けをサポートし、優れた放熱性を提供するため、充電キャビネットに簡単に統合できます。

過酷な屋外設置向けに、この製品には幅広い動作温度範囲 (-30℃～+80℃)、オプティカルボンディング、UV耐性カバーガラス、IK耐衝撃性、アンチグレア(AG)および反射防止(AR)コーティング、オプションIP65防水フロントパネル、EMC最適化、防振構造。これらの強化された構成により、直射日光、雨、ほこり、極端な温度変動に対する信頼性の高いパフォーマンスが保証されます。

主な仕様

サイズ: 10.1インチ

パネル: 産業用 IPS TFT 液晶ディスプレイ

解像度: 1280×800 (カスタマイズ可能)

タッチ: 投影型静電容量式マルチタッチ

表面硬度：7H

明るさ: 300-1000 nits (オプション)

設置: オープンフレーム

LED 寿命: 50,000 時間以上

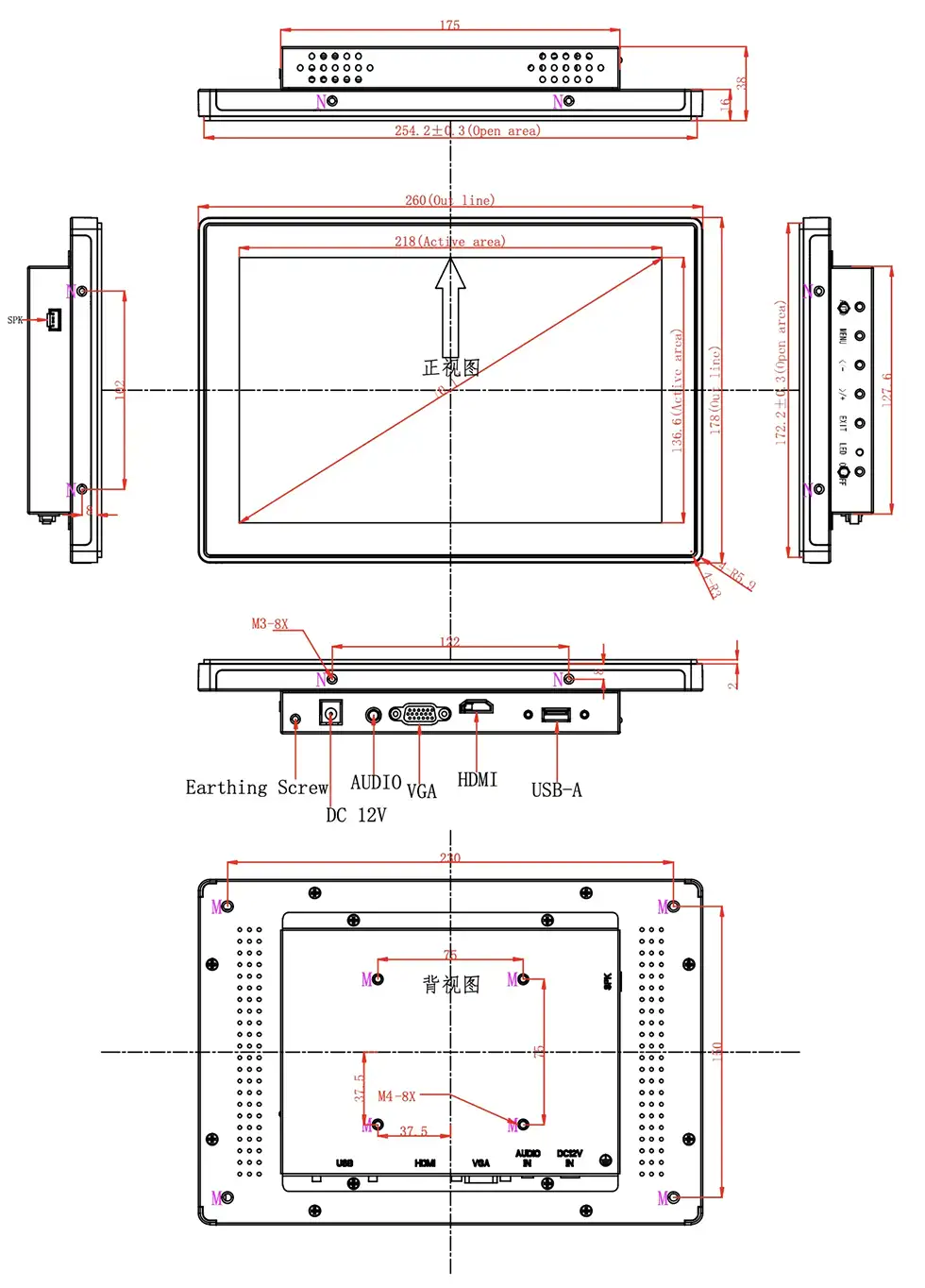

10.1 Inch Open-Frame Touchscreen Monitor for EV charging station application

代表的な用途

充電ステーションのディスプレイは、ユーザーと充電機器の間の主要な対話型インターフェイスとして機能し、あらゆるタッチ操作がユーザーエクスペリエンスに直接影響します。

当社の 10.1 インチオープンフレームタッチスクリーンモニターは、充電セッションの選択、ユーザー認証、QR コードスキャンインターフェイス、RFID カードの操作、モバイル支払い確認、充電ステータスの監視、エネルギー消費表示、故障診断インターフェイス、リモートメンテナンスインターフェイス、広告および情報ブロードキャストなどのアプリケーションに最適です。

数百万回のタッチ操作の後でも、ディスプレイは非常に高い応答性を維持するため、無人の公共充電インフラストラクチャに理想的な選択肢となります。

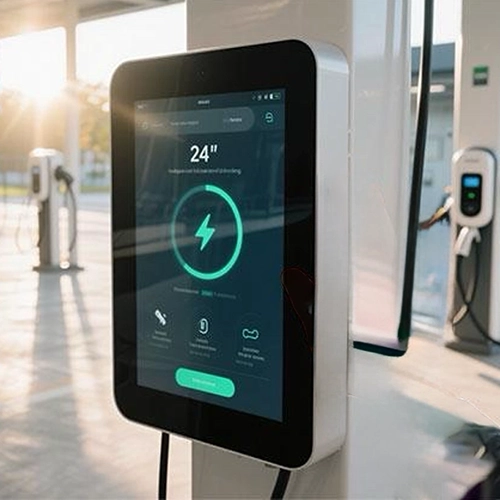

10.1 Inch Open-Frame Touchscreen Monitor for EV charging HMI and user interface

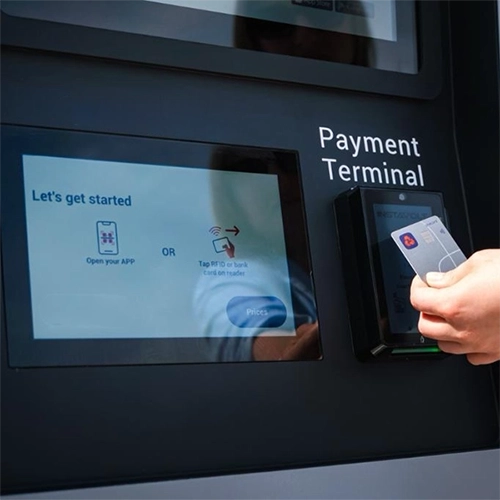

10.1 Inch Open-Frame Touchscreen Monitor for payment and authentication terminal

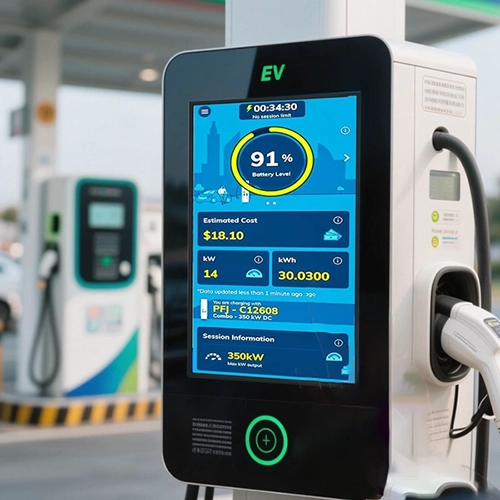

10.1 Inch Open-Frame Touchscreen Monitor for charging station status monitoring

24時間年中無休の屋外機器向けに設計

産業用LCDパネル	- 高信頼性TFT LCD - 長い動作寿命 - 広い視野角 - オプションの 1000+ nits 太陽光で読み取り可能な明るさ - 低消費電力
投影型静電容量式タッチ	- マルチタッチのサポート - 高いタッチ精度 - スムーズなジェスチャー操作 - グローブタッチに対応 - 防水タッチチューニングが可能 - 指紋防止表面
頑丈なオープンフレーム設計	- 前面または背面への取り付けが簡単 - 金属ハウジング - 安定した機械構造 - キオスク統合に適しています - 優れた放熱性

OEMプロジェクト向けの柔軟なカスタマイズ

Every customer has unique mechanical and electrical requirements, and we offer comprehensive customization services:

LCD ディスプレイのオプション	- 明るさのカスタマイズ - 解像度の選択 - 広視野角LCD - ハイコントラストパネル - 太陽光でも読み取り可能なディスプレイ
タッチオプション	- PCAPマルチタッチ - カバーガラスの厚さ - シルク印刷 - AG/AR/AF表面処理 - 防水タッチ - 手袋操作 - パームリジェクション
メカニカルカスタマイズ	- オープンフレームの寸法 - 取り付けブラケット - ベゼルデザイン - 金属ハウジング - カスタマイズされたケーブル配線

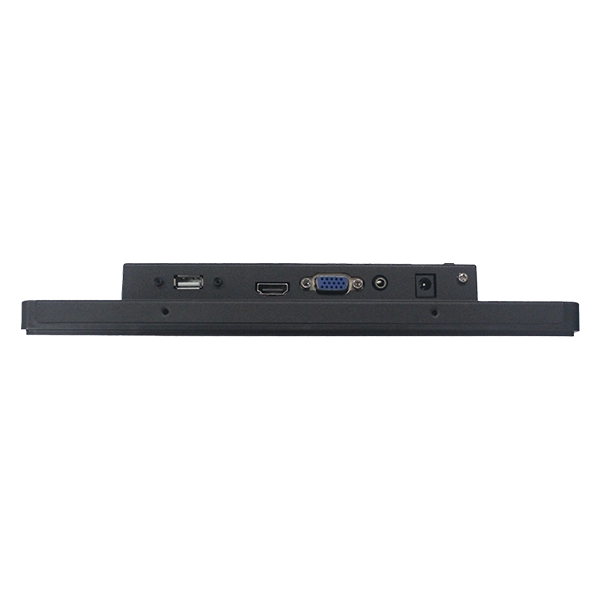

インターフェースオプション	HDMI/VGA/DVI/DP/タイプC/DC電源入力

EV 充電器の設置要件

EV 充電器ディスプレイの設計上の重要な考慮事項

屋内タッチモニターとは異なり、充電ステーションのディスプレイは、ユーザーの信頼とオペレーターの収益に直接影響を与える独特の現場条件に直面しています。

太陽光下での可読性:標準の 300 nit ディスプレイは屋外では読めません。当社では、直射日光下でも視認性を維持するために、光学接着と AR コーティングを施した 1000 ～ 1500 ニットのパネルを提供しています。これらがなければ、ユーザーは QR コードを読み取ったり、支払いを確認したりすることができず、充電セッションが放棄されてしまいます。

極端な温度:充電器は砂漠や高山地域で動作します。私たちの-30℃～+80℃認定されたコンポーネントにより、LCD の応答時間とタッチ感度が年間を通じて一定に保たれます。冬でもピクセルラグはありません。夏でも過熱はありません。

雨や粉塵の侵入: IP65フロントシーリングにより、ホースダウン洗浄時や大雨時の水の浸入を防ぎます。適切に密閉しないと、湿気により数か月以内にタッチドリフトや LCD の剥離が発生します。

手袋の操作:EVドライバーは寒い季節には手袋を着用します。当社の PCAP ファームウェアは、どちらのモードでも感度を損なうことなく、素指と手袋によるタッチの両方に合わせて調整されています。

破壊行為に対する耐性:無人の公共ステーションの場合、IK 定格のカバーガラスは、充電ハンドルの落下や意図的な改ざんによる衝撃に耐えます。

耐用年数:充電ステーションの導入サイクルは 10 年以上あります。当社のディスプレイは、屋外での連続動作に耐えられると評価された産業グレードのコンポーネントを使用しているため、インフラストラクチャオペレータの時期尚早な交換コストを回避できます。

SKY-TDM と提携する理由?

当社は、EV 充電ステーション、産業オートメーション、医療機器、セルフサービス端末用のタッチディスプレイを供給する業界での豊富な経験を持っています。タッチラミネート、オプティカルボンディング、最終エージングテストなど、すべての主要な製造プロセスは社内で完了します。出荷前に、すべてのユニットが厳格な高低温サイクル、振動、および連続老化試験に合格する必要があります。さらに、当社のチームはプロトタイプの検証から量産までのプロセス全体を通じて、包括的なエンジニアリングサポートを提供します。
