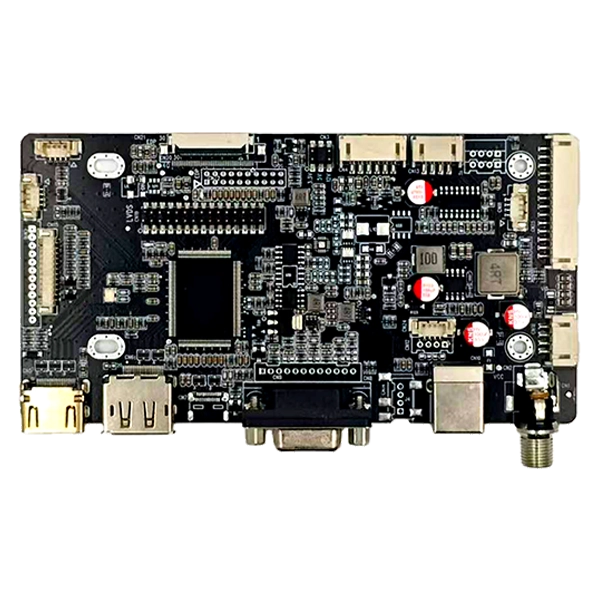

SKY-TDMを開発しますHDMI、DP、VGA、Type C - LVDS EDP インターフェイス AD ボードOEM、システム インテグレーター、産業機器メーカーが 1 つのフレキシブル ディスプレイ コントローラーを介して複数のビデオ ソースを LVDS または eDP LCD パネルに接続できるようにします。 HDMI、DisplayPort、VGA、および USB Type-C 入力を複数の LCD 出力構成と組み合わせることで、このボードはハードウェアの複雑さを軽減しながら、要求の厳しい組み込みディスプレイ アプリケーションをサポートできます。
最新の産業用ディスプレイ システムは、多くの場合、さまざまなホスト コンピューター、グラフィックス インターフェイス、LCD パネルと連携する必要があります。インターフェイスごとに個別のコントローラーを使用すると、エンジニアリング作業、在庫要件、統合時間が増加する可能性があります。マルチインターフェイス LCD ドライバー ボードは、1 つの工業グレード PCB 内で複数のビデオ入力とディスプレイ出力を組み合わせることで、より実用的なアプローチを提供します。
HDMI、DP、VGA、および Type-C インターフェイス構成は幅広いホスト プラットフォームをサポートし、LVDS および eDP 出力によりコントローラーはさまざまな TFT LCD アーキテクチャに適しています。このボードは、設定可能なパネル電圧、バックライト出力、産業用動作温度、および OEM/ODM エンジニアリング サービスをサポートしており、産業用 HMI、CNC 機器、医療機器、キオスク、マシン ビジョン システム、組み込みディスプレイに適しています。
目次
産業用ディスプレイに複数のビデオ インターフェイスが必要なのはなぜですか?
コントローラーボードはどのようにしてさまざまなディスプレイインターフェイスを接続しますか?
OEM および ODM サポートはディスプレイの統合をどのように改善しますか?
エンジニアは適切なディスプレイ コントローラーをどのように選択すればよいでしょうか?
産業用ディスプレイに複数のビデオ インターフェイスが必要なのはなぜですか?
産業用ディスプレイ プロジェクトが単一のハードウェア アーキテクチャに従っていることはほとんどありません。あるマシンは DisplayPort を備えた産業用コンピュータを使用し、別のマシンは HDMI に依存する一方で、古い機器は依然として VGA を使用している可能性があります。ディスプレイ側では、LCD モジュールは、その世代、解像度、サイズ、設計に応じて LVDS または eDP を使用する場合があります。
これにより、エンジニアリング上の共通の課題が生じます。ビデオ ソースと LCD パネルが必ずしも同じインターフェイス規格を使用しているわけではありません。柔軟なコントローラーがなければ、エンジニアはプロジェクトごとに異なる変換ボードが必要になる可能性があります。
マルチ入力ディスプレイ コントローラーは、以下をサポートすることでこのアーキテクチャを簡素化できます。
- 一般的なデジタル ホスト システム用の HDMI ビデオ ソース。
- 最新の産業用コンピューターおよび組み込みプラットフォーム用の DisplayPort。
- レガシー コンピュータおよび機器のアップグレード用の VGA。
- 互換性のあるコンパクト コンピューティング プラットフォーム用の DP Alt モードを備えた USB Type-C。
- 互換性のある産業用 TFT LCD パネル用の LVDS 出力。
- 新しい高性能 LCD アーキテクチャ用の eDP 出力。
OEM プロジェクトの場合、この柔軟性により、ホスト プラットフォームが変更されるたびにディスプレイ電子機器を再設計する必要性が軽減されます。
コントローラーボードはどのようにしてさまざまなディスプレイインターフェイスを接続しますか?
LCD ドライバーまたは AD ボードの基本的な役割は、ホスト デバイスからビデオ情報を受信し、信号を処理し、選択された LCD パネルに適切な表示信号を送信することです。ホスト側インターフェースとパネル側インターフェースは同一である必要はありません。
この構成では、HDMI、DP、VGA、および Type-C がビデオ入力オプションとして機能します。コントローラーはこれらの信号を処理し、接続されたパネル アーキテクチャに従って LVDS または eDP 出力を提供します。
このボードは、デュアル チャネル 8 ビット LVDS と、20 ピン、30 ピン、および 40 ピン FPC オプションを含むいくつかの eDP 構成をサポートします。このため、パネルの互換性がシステム統合の重要な部分になります。エンジニアは、生産前に LCD モデル、解像度、インターフェイス タイプ、ピン定義、パネル電圧、バックライト要件、およびファームウェア構成を確認する必要があります。
たとえば、古い VGA ベースの産業用マシンをアップグレードするシステム インテグレータは、VGA 入力を受け入れるコントローラを使用しながら、既存の LCD アーキテクチャを維持できる可能性があります。逆に、新しい組み込みシステムは、eDP パネルの駆動中に HDMI、DP、または互換性のある Type-C 入力を使用できます。
Interface AD ボードの主な機能は何ですか?
1. 複数のビデオ入力オプション
このボードは、HDMI、DisplayPort、VGA、および USB Type-C ビデオ入力を組み合わせています。このマルチインターフェイス アーキテクチャにより、機器開発者は産業用コンピューター、組み込みボード、ホスト デバイスを選択する際により自由に選択できるようになります。
2. LVDS および eDP ディスプレイの互換性
LVDS と eDP の両方をサポートしているため、このコントローラーはさまざまな世代の TFT LCD テクノロジーに適しています。利用可能な構成には、デュアルチャネル 8 ビット LVDS や 20 ピン、30 ピン、および 40 ピンの eDP インターフェイスが含まれます。
3. 柔軟な電源構成
コントローラーは、3.3V、5V、および 12V のパネル電圧オプションをサポートします。バックライト出力オプションには、5V、12V、24V があります。この柔軟性は、さまざまな電気要件を持つ LCD モジュールを統合する場合に役立ちます。
4. 産業運営能力
指定された動作温度範囲は -20°C ～ 80°C です。この設計には、産業グレードのコンポーネント、低リップル電源設計、および要求の厳しい機器環境向けの強化された ESD 保護も組み込まれています。
5. 画像処理・伸長機能
製品情報には、オンボード DDR メモリ、FRC 処理、および 180 度の画像回転が指定されています。これらの機能は、画像の方向と表示処理を物理的な設置に適合させる必要がある組み込みディスプレイで役立ちます。
主な技術仕様は何ですか?
次の表は、このマルチインターフェイス ディスプレイ コントローラーで利用できる主な仕様をまとめたものです。
| アイテム | 仕様 |
|---|---|
| ビデオ入力 | HDMI、DisplayPort (DP)、VGA、Type-C |
| 表示出力 | LVDS と eDP |
| eDPインターフェース | 20ピン / 30ピン / 40ピン FPC |
| LVDS出力 | デュアルチャネル8ビットLVDS |
| パネル電圧 | 3.3V / 5V / 12V |
| バックライト出力 | 5V / 12V / 24V |
| オーディオアンプ | 3W×2 |
| 入力電圧 | 8V～28V |
| 動作温度 | -20℃～80℃ |
LCD パネルは、同じ一般的なインターフェイス規格を使用している場合でも、ピン定義が異なる場合があるため、エンジニアは、すべてのパネルが直接交換可能であると想定するのではなく、仕様を互換性検証の出発点として扱う必要があります。
このディスプレイ コントローラーはどこで使用できますか?
複数のビデオ入力と LVDS/eDP 出力を組み合わせることで、このタイプのコントローラは幅広い産業用および組み込みディスプレイ アプリケーションに適しています。
産業用HMIターミナル
ヒューマン マシン インターフェイスは、多くの場合、産業用コンピュータを TFT LCD ディスプレイに接続している間、継続的に動作する必要があります。柔軟なビデオ入力オプションにより、ハードウェア プラットフォームの選択と機器のアップグレードが簡素化されます。
CNCマシンインターフェース
CNC システムは、異なる世代のコンピューティング ハードウェアを使用する場合があります。マルチインターフェイス コントローラーは、レガシーまたは最新のビデオ ソースを適切な LCD パネルに接続するのに役立ちます。
医療機器のディスプレイ
医療診断機器や実験機器では、安定したディスプレイ動作と注意深く調整された LCD 構成が必要となる場合があります。したがって、パネルの互換性テストとカスタマイズされた表示パラメータは、統合中に重要になる可能性があります。
マシンビジョンシステム
マシン ビジョン機器は、一般に産業用コンピューター、カメラ、処理装置、オペレーター ディスプレイを組み合わせています。柔軟なビデオ インターフェイスにより、ディスプレイ サブシステムはさまざまなホスト構成に対応できます。
オープンフレーム モニターとキオスク
セルフサービス端末、キオスク、オープンフレーム モニターでは、異なる LCD サイズとホスト プラットフォームが使用される場合があります。構成可能なコントローラーは、メーカーが製品バリエーション全体でディスプレイ アーキテクチャの一部を標準化するのに役立ちます。
OEM および ODM サポートはディスプレイの統合をどのように改善しますか?
LCD ドライバー ボードの選択は、コネクタのタイプだけではありません。統合が成功するかどうかは、コントローラと LCD パネルおよびシステム アーキテクチャが正確に一致するかどうかにかかっています。
OEM および ODM プロジェクトの場合、エンジニアリング サポートには以下が含まれる場合があります。
- 液晶パネルの互換性確認。
- ファームウェアの最適化と調整。
- EDIDの変更。
- バックライトパラメータの調整。
- カスタム LVDS および eDP ケーブル設計。
- カスタマイズされた機器用の PCB ロゴ印刷。
- パネル電圧とバックライト要件の一致。
これらのサービスは、顧客が汎用のコントローラー ボードではなくカスタマイズされたディスプレイ アセンブリを必要とする場合に特に価値があります。 LCD、ドライバーボード、ケーブル、バックライトを独立したコンポーネントとして扱うのではなく、完全なディスプレイシステムを統合ソリューションとして評価できます。
カスタマイズされたプロジェクトの場合、購入者は技術評価の前に、LCD モデル番号、必要なビデオ入力、入力電力、バックライト要件、推定年間数量、ファームウェアまたは OEM 要件を準備する必要があります。
エンジニアは適切なディスプレイ コントローラーをどのように選択すればよいでしょうか?
コントローラ ボードを購入する前に、エンジニアは外部コネクタの外観のみに従ってボードを選択するのではなく、いくつかの技術パラメータを確認する必要があります。
- LCDインターフェースを確認します。パネルが LVDS と eDP のどちらを使用しているかを判断し、正確なコネクタとピン構成を特定します。
- パネル電圧を確認してください。LCD が 3.3V、5V、または 12V を必要とするかどうかを確認します。
- バックライトを確認します。必要なバックライト電圧、イネーブル信号、および PWM 要件を確認します。
- ビデオソースを確認してください。ホストが HDMI、DP、VGA、または互換性のある Type-C DP Alt Mode を使用しているかどうかを特定します。
- 解像度とタイミングを確認します。コントローラのファームウェアは、ターゲット パネルの表示パラメータと互換性がある必要があります。
- 動作環境を評価します。産業用機器では、温度、ESD、電力の安定性、および連続動作要件を考慮する必要があります。
- カスタマイズ要件について話し合います。OEM 生産の場合、量産前にケーブル構成、ファームウェア、PCB マーキング、およびパネルのマッチングを確認する必要があります。
このチェックリストは、プロトタイプのテストおよび実稼働展開時の互換性の問題を軽減するのに役立ちます。
よくある質問
Q1: ボードは LVDS と eDP の両方の LCD パネルをサポートしていますか?
はい。このコントローラーは、LVDS と eDP の両方の TFT LCD パネルをサポートするように設計されています。利用可能な構成には、20 ピン、30 ピン、および 40 ピン FPC インターフェイスを備えたデュアル チャネル 8 ビット LVDS および eDP オプションが含まれます。
Q2: どのビデオ入力がサポートされていますか?
このボードは、HDMI、DisplayPort、VGA、および USB Type-C ビデオ入力をサポートしています。 Type-C ビデオ動作は、適切な DisplayPort Alt Mode 機能をサポートするホスト デバイスに依存します。
Q3: 利用可能なパネル電圧は何ですか?
指定されたパネル電圧オプションは 3.3V、5V、および 12V です。対象となる LCD パネルの仕様に応じて適切な設定を選択してください。
Q4: コントローラーを OEM プロジェクト用にカスタマイズできますか?
はい。カスタマイズ サポートには、LCD 互換性の検証、ファームウェアの最適化、EDID の変更、バックライト パラメーターの調整、カスタマイズされた LVDS/eDP ケーブル、および PCB ロゴ印刷が含まれます。
Q5: 見積もりを依頼する前にどのような情報を提供する必要がありますか?
LCD パネルのモデル、希望するビデオ入力、入力電圧、バックライト要件、予想される年間数量、および OEM またはファームウェアのカスタマイズ要件を提供することをお勧めします。これらの詳細により、エンジニアリング チームは互換性をより正確に評価できるようになります。
最終的なポイント
柔軟なマルチインターフェイス ディスプレイ コントローラーにより、最新および従来のビデオ ソースと、さまざまな世代の産業用 TFT LCD パネル間の接続が簡素化されます。 HDMI、DisplayPort、VGA、Type-C 入力と LVDS および eDP 出力を組み合わせたこのソリューションは、幅広い産業用 HMI、CNC、医療、キオスク、輸送、組み込みディスプレイ アプリケーションをサポートできます。構成可能なパネル電源、バックライト オプション、工業用温度範囲、および OEM/ODM エンジニアリング サービスは、カスタマイズされたディスプレイ プロジェクトをさらにサポートします。
産業用ディスプレイを開発している場合、既存の LCD システムをアップグレードしている場合、または OEM 生産用の信頼できるコントローラ ソリューションをお探しの場合は、LCD モデルとインターフェイス要件を SKY-TDM に提供してください。お問い合わせパネル仕様、アプリケーション要件、予想数量を考慮して、互換性、カスタマイズ オプション、プロジェクトに適したディスプレイ コントローラー ソリューションについて話し合います。
