LCDモジュール + LCDドライバーボード + タッチパネル + 各種ケーブル + 機械構造部品
この包括的な統合は、カスタマイズされたプロジェクトにとって不可欠な要件となっており、従来のスタンドアロン LCD モジュールへの依存からの転換を示しています。以前は、ほとんどのプロジェクトでは、個別のタッチ パネルやスタンドアロン LCD モジュールなどの個別のコンポーネントのみが必要でした。しかし、業界が進化するにつれて、リソースの統合がプロジェクト開始における重要な要素となっています。
これらのコンポーネントが異なるサプライヤーから調達され組み立てられる場合、コンポーネントの互換性、内部スペースのレイアウト、組み立てプロセスなどの問題が頻繁に発生し、製品の不一致につながります。これは、カスタマイズされたプロジェクトに特有の課題です。
SKY-TDMの製品は主に、産業、医療、セルフサービス キオスク、鉄道交通アプリケーションにおけるカスタマイズされたプロジェクトのニーズに対応するように設計されています。当社は、プロジェクトのライフサイクル全体を通じて互換性とマッチングの問題を解決するための統合されたタッチおよびディスプレイ ソリューションを提供します。

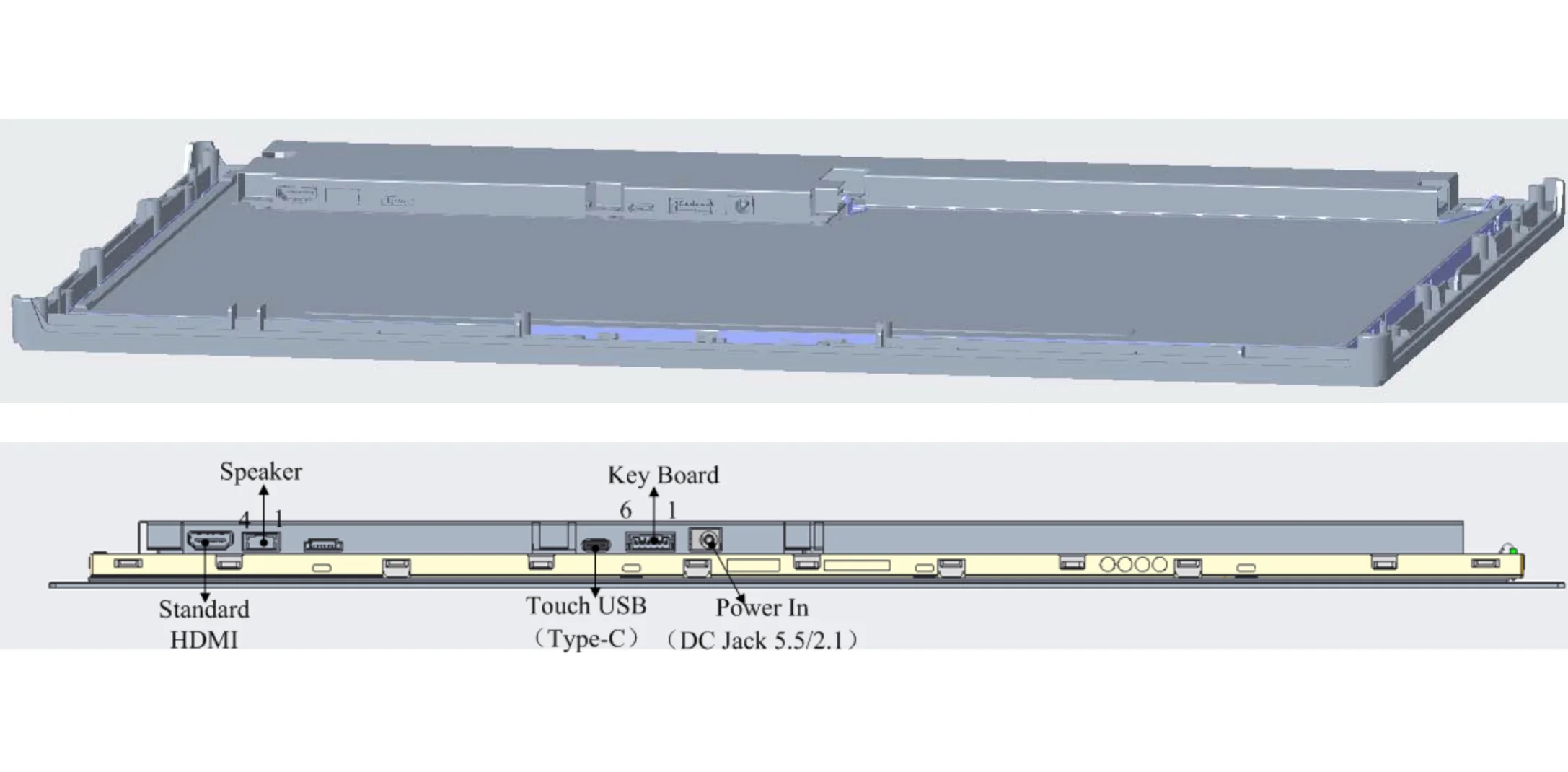

これは、LCD モジュール、PCAP 静電容量式タッチ パネル、ドライバー ボード システムを単一のディスプレイ アーキテクチャに統合した、タッチ機能付き 21.5 インチ LCD です。お客様は、12V DC 電源と HDMI 入力信号を用意するだけで機器に導入できるため、外部ドライバー ボードが不要になります。
主な特徴:
・21.5インチの画面サイズ
・1920 x 1080のフルHD解像度
・PCAP 10点静電容量式タッチ
・HDMIビデオ入力インターフェース
・USB Type-Cタッチインターフェース
・AG（アンチグレア）＆AF（アンチフィンガープリント）表面処理オプション
・内蔵スピーカー

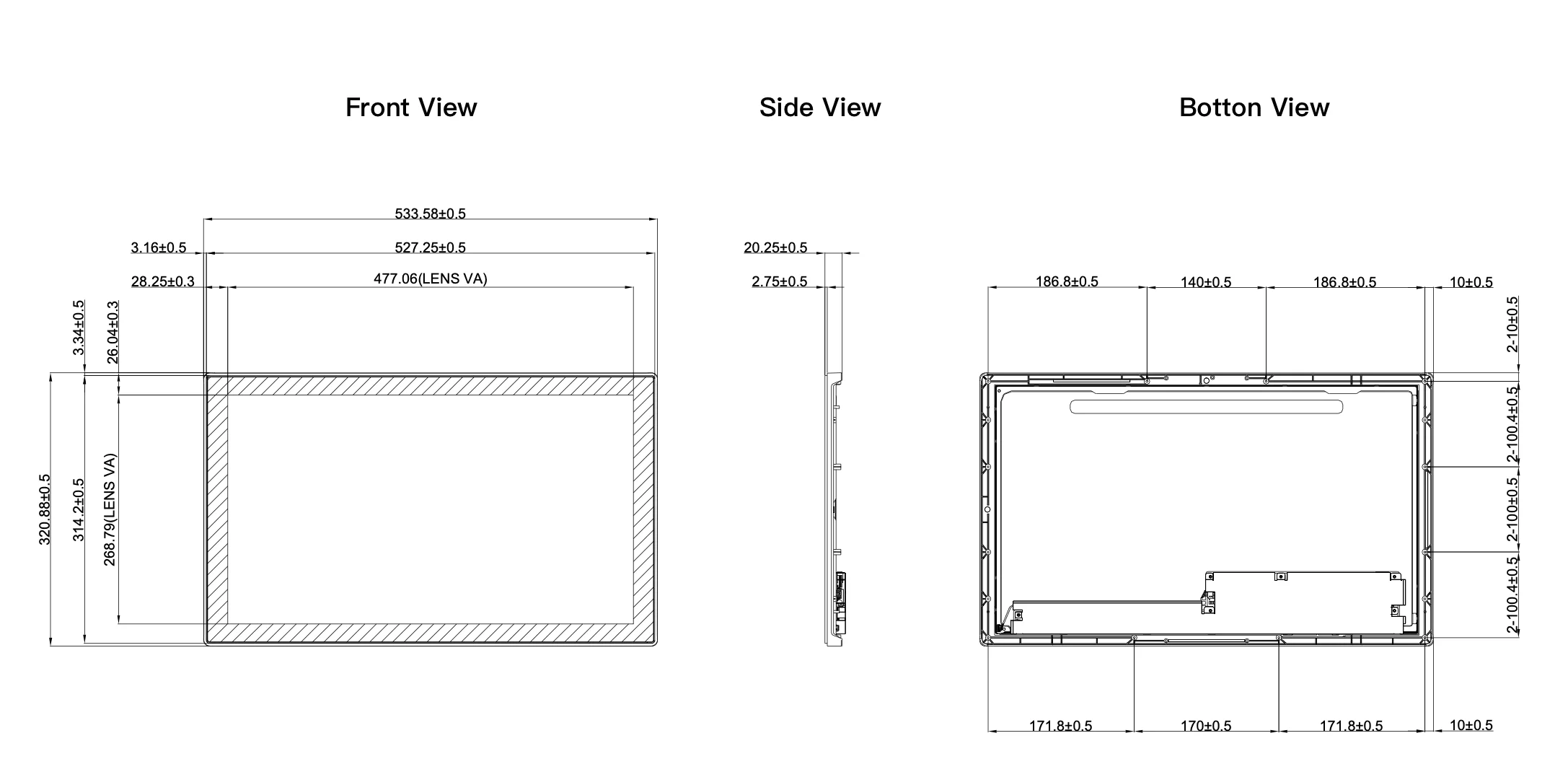

標準消費電力は 26.26 W、製品全体の寸法は 533.58 x 320.88 x 20.25 mm です。
統合の主な目的は、スタンドアロン コンポーネントの数を減らし、ディスプレイ アーキテクチャのインストールを簡素化することです。
統合ディスプレイにより、システム全体のコストが削減される可能性があります。これらは、コンポーネントの調達効率を向上させ、ケーブルとコネクタの必要性を減らし、組み立てプロセスを合理化し、エンジニアリング調整の労力を軽減し、ディスプレイ システムの統合時間を短縮するのに役立ちます。これらの改善により、隠れた人件費が効果的に削減されます。ただし、実際のコスト削減は、元のディスプレイ アーキテクチャ、生産量、カスタマイズ要件によって異なります。
はい、コンパクトな機械設計の機会が増えます。スタンドアロン ディスプレイ ドライバー ボードを LCD パネルの後ろまたは横に取り付ける必要がある場合は、PCB とケーブル用に余分なスペースを確保する必要があります。
関連するディスプレイ電子コンポーネントをディスプレイ アーキテクチャに直接統合することにより、ドライバ ボードや関連ケーブル用のスペースを割り当てる必要がありません。
このスペースの最適化は、通常、画面が筐体の前面に直接取り付けられるセルフサービス端末の場合に特に実用的です。

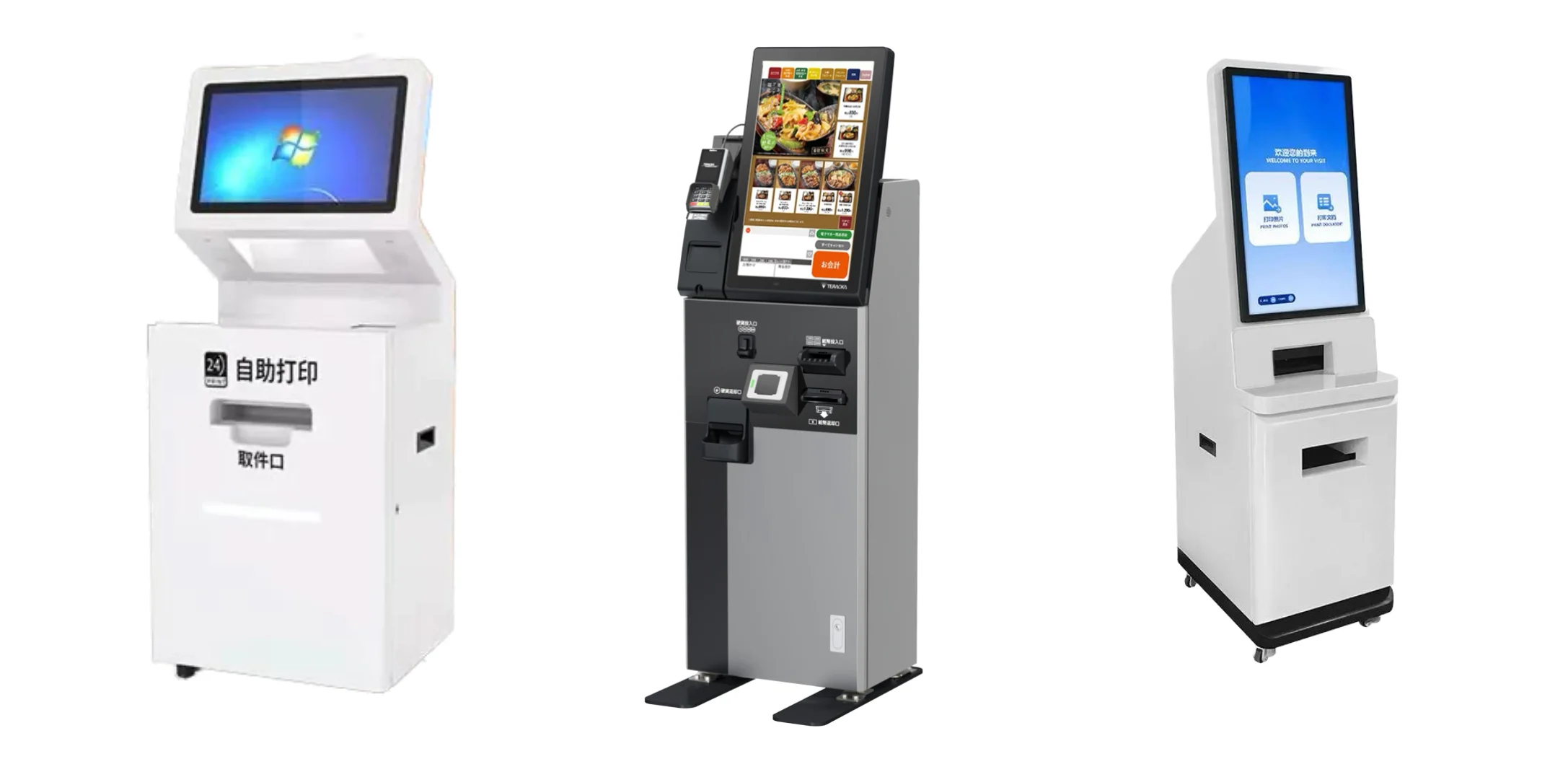

セルフサービス端末は、「タッチ + ディスプレイ統合」の最も代表的なアプリケーション シナリオです。
21.5 インチのフル HD タッチスクリーンは、メニュー表示→商品選択→注文確認→支払いと決済→領収書の印刷というユーザー フロー全体をシームレスに表示するための十分な表示領域を提供します。
これと同じディスプレイ設計コンセプトを他のセルフサービス機器にも適用できます。
· セルフ注文キオスク: 大型タッチ ディスプレイにより、ユーザーはスタッフの支援なしで商品を完全に閲覧し、注文を管理し、取引を完了することができます。
· 決済端末: ディスプレイは、操作指示、取引情報、およびタッチ操作を単一のユーザー向けインターフェイスに統合できます。
· 自動販売機: タッチ インターフェイスを使用して、製品情報、プロモーション コンテンツ、製品選択、支払いガイダンスを表示できます。
· 発券およびチェックイン端末: インタラクティブなディスプレイにより、目的地の選択、予約の問い合わせ、チケットの印刷、またはチェックイン手順をユーザーに案内できます。
· セルフサービス プリンタ: タッチスクリーンにより、ドキュメントの選択、コンテンツのプレビュー、印刷オプションの設定、支払い機能が容易になります。
タッチスクリーン機器の開発における重要な課題の 1 つは、タッチ パネル、LCD モジュール、ドライバー ボード コントローラー、および機械構造がシームレスに連携することを保証することです。
この統合されたアプローチは、大量生産機器のメーカーに特に適しています。このような場合、表示の一貫性、設置効率、サプライチェーンの調整が最も重要になります。当社の 21.5 インチ製品を例として、LCD、タッチ パネル、およびドライバー電子機器を単一のディスプレイ モジュール アーキテクチャに統合する方法を示します。また、温度、振動、熱衝撃、パワーサイクル、ESDなどのさまざまな条件下での信頼性要件も満たします。
OEM 顧客にとって、この共同製品設計は究極のソリューションとなります。これは、ディスプレイ ソリューション全体が、独立した LCD コンポーネントとして扱われるのではなく、最初から機器の統合部分として設計されていることを意味します。
ご連絡くださいSKY-TDM。当社チームは評価を支援し、お客様のプロジェクトに合わせた理想的な統合ディスプレイ ソリューション (LCD + ドライバー ボード + タッチ パネル) を提供します。
