信頼性の高い信号変換を必要とする OEM ディスプレイ プロジェクトの場合、HDMI to TTL インターフェイス AD ボードからSKY-TDMHDMI ビデオ ソースを TTL/RGB TFT LCD パネルに接続する実用的な方法を提供します。調整可能なパネル電圧、統合された LED バックライト制御、カスタマイズ可能なファームウェア、コンパクトな工業デザインにより、組み込み機器、HMI 端末、医療機器、実験装置、およびその他のスペースに制約のあるディスプレイ アプリケーションに適しています。
HDMI to TTL インターフェイス AD ボードは、TTL/RGB 信号を使用して、HDMI ビデオ ソースと互換性のある TFT LCD パネル間の制御ブリッジとして機能します。機器メーカーにとって、このタイプのコントローラーの価値は、基本的な信号変換を超えて広がります。パネル電圧の選択、表示タイミング、バックライト管理、インターフェイスのマッチング、ファームウェア構成、および PCB の信頼性はすべて、組み込みディスプレイ システムの成功に影響を与える可能性があります。 SKY-TDM ソリューションは、複数の TTL インターフェイス構成、3.3V/5V パネル電圧調整、統合 LED バックライト制御、カスタマイズ可能なファームウェア、および 8 ～ 18V DC 電源入力をサポートしています。これらの機能は、エンジニアが追加の回路を削減し、配線を簡素化し、LCD 統合を加速し、より柔軟な産業用ディスプレイ製品を開発するのに役立ちます。
目次
- HDMI to TTL インターフェイス AD ボードとは何ですか?
- HDMI から TTL への変換が TFT LCD プロジェクトにとって重要なのはなぜですか?
- 評価すべき主な機能は何ですか?
- 主要な技術仕様
- ボードはどこで使用できますか?
- エンジニアは LCD の統合にどのようにアプローチすべきでしょうか?
- カスタマイズによりプロジェクトの互換性はどのように向上しますか?
- よくある質問
- 結論とプロジェクトのサポート

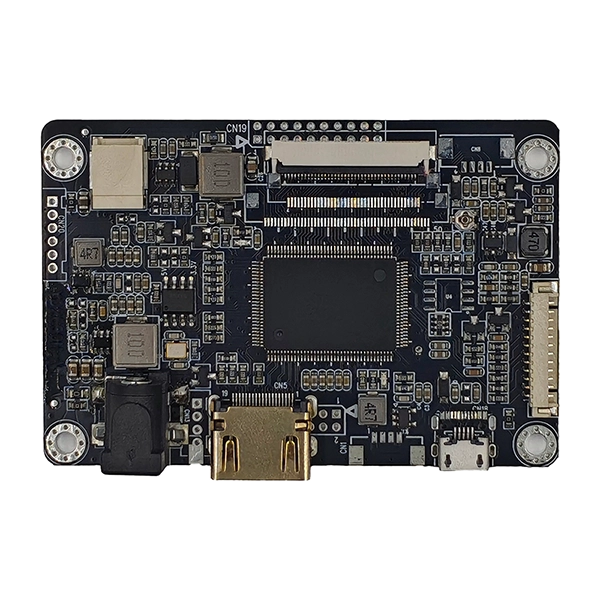

HDMI to TTL インターフェイス AD ボードとは何ですか?
HDMI to TTL インターフェイス AD ボードは、HDMI ソースからのビデオ情報を、互換性のある TTL/RGB TFT LCD パネルが処理できる信号形式に変換する LCD コントローラーです。 HDMI はコンピュータ、組み込みシステム、産業用コントローラ、その他の最新のデジタル ビデオ ソースで広く使用されていますが、多くの TFT LCD パネルはパラレル RGB または TTL インターフェイスを使用しています。
適切なコントローラーがなければ、エンジニアはホスト システムを再設計したり、追加の信号変換回路を開発したりする必要がある場合があります。専用のコントローラー ボードは、より直接的な統合パスを提供し、信号処理、パネル電源管理、タイミング構成、バックライト制御を 1 つのコンパクトなソリューションに組み合わせることができます。
SKY-TDM HDMI to TTL インターフェイス AD ボードは、産業用 LCD 統合用に特別に設計されています。製品仕様によれば、TTL/RGB ディスプレイ出力構成、調整可能な 3.3V または 5V パネル電圧、統合 LED ドライバー、カスタマイズ可能なファームウェア、および 8 ～ 18V DC 電源範囲をサポートしています。
HDMI から TTL への変換が TFT LCD プロジェクトにとって重要なのはなぜですか?
ディスプレイの統合には、多くの場合、正しい物理的寸法を持つ LCD を選択するだけでは不十分です。エンジニアは、ビデオ ソース、インターフェイス、電圧、タイミング、バックライト、コネクタ、機械構造も一致させる必要があります。
適切な HDMI-to-TTL コントローラは、いくつかの一般的な統合の課題に対処するのに役立ちます。
- インターフェースの互換性:HDMI ビデオ ソースと TTL/RGB TFT パネル間の実用的な接続を提供します。
- パワーマッチング:調整可能なパネル電圧により、さまざまな LCD 電気要件に対応できます。
- バックライト管理:LED バックライト制御が統合されているため、別個のドライバー回路の必要性が軽減されます。
- ファームウェアの適応:表示タイミングやその他のパラメータは、特定の LCD モデルに合わせてカスタマイズできます。
- コンパクトな設置:エンクロージャのスペースが限られている場合には、小型のコントローラ レイアウトが役立ちます。
- 開発効率:すぐに使えるコントローラー アーキテクチャにより、OEM チームが必要とするディスプレイ インターフェイスの開発量を削減できます。
評価すべき主な機能は何ですか?
1. 複数の TTL/RGB インターフェイス構成
異なる TFT パネルでは、異なる FPC ピン割り当てと信号構成を使用できます。このボードは、40 ピンおよび 50 ピン RGB 構成を含むいくつかのインターフェイス配置をサポートしており、エンジニアが適切なパネルを選択する際の柔軟性が高まります。
2. 調整可能なパネル電圧
コントローラーは、選択可能な 3.3V および 5V のパネル出力電圧をサポートします。互換性のない電圧を供給すると、ディスプレイが不安定になったり、パネルの電子機器が損傷したりする可能性があるため、これは重要です。電圧の選択は、LCD メーカーの電気仕様に照らして常に確認する必要があります。
3. 統合された LED バックライト ドライバー
内蔵バックライト制御回路は、ディスプレイ制御と LED バックライト管理を同じボード上で組み合わせることでシステム アーキテクチャを簡素化します。バックライト インターフェイスは、システム レベルの制御のための電源、ON/OFF、および PWM/Vadj 関連の接続を提供します。
4. カスタマイズ可能なファームウェア
LCD パネルには、画像を正しく表示するために適切なタイミング パラメータが必要です。ファームウェアのカスタマイズでは、プロジェクトの要件に応じて、解像度、タイミング、ディスプレイの向き、起動ロゴ、OSD 構成などのパラメーターをカバーできます。
5. 産業指向の設計
産業用機器は継続的に動作する可能性があり、電気的干渉、温度変化、スペースの制限が発生する可能性があります。このコントローラーは、要求の厳しい組み込みアプリケーションをサポートするために、安定した電源管理、最適化された信号ルーティング、EMI を意識したエンジニアリングで設計されています。
主要な技術仕様
次の表は、HDMI - TTL インターフェイス AD ボードの主な公開仕様をまとめたものです。
| 特徴 | 仕様 | 統合値 |
|---|---|---|
| ビデオ入力 | HDMI | 最新のHDMIビデオソースに接続 |
| LCD出力 | TTL / RGB / LVDS | 柔軟なディスプレイ統合をサポート |
| パネル電圧 | 3.3V / 5V | さまざまなパネルの電力要件に適応 |
| バックライト制御 | 統合された LED ドライバー | 外部バックライト回路を削減 |
| 電源 | DC8～18V | さまざまな組み込み電源アーキテクチャに適しています |
| OSD | 外部キーパッドのサポート | ユーザー向けのディスプレイ調整を可能にします |
| ファームウェア | カスタマイズ可能 | プロジェクト固有の表示設定が可能 |
| 動作温度 | -20℃～80℃ | 幅広い産業用動作範囲をサポート |
エンジニアは、注文または量産を開始する前に、選択した LCD パネルに対して完全な電気的、タイミング、機械的、およびコネクタの仕様を確認する必要があります。
ボードはどこで使用できますか?
コンパクトなアーキテクチャと設定可能なディスプレイ インターフェイスにより、HDMI - TTL インターフェイス AD ボードはさまざまな組み込みアプリケーションに役立ちます。典型的な使用例は次のとおりです。
- 産業用HMI:産業用コンピュータまたはコントローラをコンパクトな TFT オペレータ ディスプレイに接続します。
- 医療機器:診断、監視、実験室機器用のディスプレイ インターフェイスを提供します。
- ポータブル試験装置:PCB スペースと電源管理が重要なコンパクト ディスプレイをサポートします。
- ビルディングオートメーション:制御および監視端末で使用される表示モジュールを駆動します。
- セキュリティ設備:TFT ディスプレイをコンパクトな監視および制御デバイスに統合します。
- 埋め込み端子:カスタマイズされた産業用デバイスやスマート デバイスに HDMI-to-TTL 接続を提供します。
これらのアプリケーションは通常、安定した画像伝送、予測可能なパネル互換性、コンパクトな設置、最終的な LCD 構成に適応できるコントローラーなど、同様の要件を共有しています。
エンジニアは LCD の統合にどのようにアプローチすべきでしょうか?
信頼性の高いディスプレイ プロジェクトは、単に入力コネクタに基づいてコントローラを選択するのではなく、LCD パネルの仕様から始める必要があります。構造化された互換性チェックにより、開発後のコストのかかる再設計を防ぐことができます。
- LCD モデルを特定します。正確なパネル部品番号とデータシートを確認してください。
- インターフェイスを確認します。パネルが必要な TTL/RGB ピン構成を使用しているかどうかを確認します。
- 電圧を確認します:コントローラのパネル電圧設定を LCD の仕様と一致させます。
- タイミングを確認します。ピクセルクロック、水平タイミング、垂直タイミング、同期、および関連パラメータを確認します。
- バックライトを合わせる：LED の電圧、電流、PWM 要件、コネクタ構成を確認します。
- 機械の詳細を確認します。FPC の方向、コネクタの位置、基板の寸法、および取り付け要件を確認します。
- 完全なアセンブリをテストします。画像の安定性、起動動作、輝度制御、温度パフォーマンス、および長期動作を評価します。
LCD データシート、対象アプリケーション、入力ソース、およびエンクロージャの制約をコントローラのサプライヤに提供すると、照合プロセスが大幅に効率化されます。
カスタマイズによりプロジェクトの互換性はどのように向上しますか?
標準コントローラ ボードは一般的なアプリケーションに役立ちますが、OEM 製品には一般的な構成では解決できない要件があることがよくあります。したがって、ファームウェアとハードウェアのカスタマイズはディスプレイ開発の重要な部分になる可能性があります。
SKY-TDM には、次のようなカスタマイズ オプションが用意されています。
- LCDの解像度とタイミング設定
- 表示フレームレートと画像パラメータの調整
- ブートロゴと起動インターフェイスのカスタマイズ
- OSDメニューの構成
- ディスプレイの向きの調整
- TTL/RGB ケーブルと FPC コネクタのマッチング
- バックライトの輝度と電源シーケンスの最適化
- PCB シルクスクリーンおよびプライベート ラベルのカスタマイズ
- 機械的取り付け適応
このアプローチは、定義された LCD モデル、カスタマイズされたエンクロージャ、または長い製品ライフサイクルを備えた機器を開発する OEM メーカーに特に役立ちます。 SKY-TDM は、タッチ パネル、LCD ディスプレイ、LCD ドライバー ボードをカバーする広範なディスプレイ統合機能も提供し、複数のコンポーネントの調達を簡素化するのに役立ちます。
よくある質問
Q1: どの LCD パネルが HDMI - TTL インターフェイス AD ボードで動作しますか?
このボードは、互換性のある TTL/RGB TFT LCD パネル用に設計されています。互換性は、パネルのインターフェイス、解像度、タイミング、電圧、コネクタ、およびバックライトの要件によって異なります。正確な LCD モデルを提供すると、エンジニアリング チームが互換性を検証するのに役立ちます。
Q2: ファームウェアを特定の LCD 用にカスタマイズできますか?
はい。ファームウェアは、表示タイミング、解像度、方向、起動ロゴ、OSD 関連の設定など、プロジェクトの要件に応じてカスタマイズできます。
Q3: ボードにはバックライト ドライバーが含まれていますか?
はい。コントローラーには統合された LED バックライト ドライバーが含まれており、追加の外部バックライト制御モジュールの必要性を軽減します。
Q4: コントローラーはどのパネル電圧をサポートしていますか?
公開されている仕様には、選択可能な 3.3V および 5V のパネル電圧オプションが示されています。 LCD メーカーの仕様に従って、正しい設定を選択する必要があります。
Q5: ボードは産業機器に適していますか?
はい。この製品は、HMI 端末、医療機器、実験器具、ポータブル試験装置、組み込み制御システムなどの産業向けアプリケーション向けに設計されています。公表されている動作温度範囲は -20°C ～ 80°C です。
Q6: SKY-TDM は適合するケーブルを提供できますか?
はい。 SKY-TDM は、カスタマイズされた TTL/RGB 信号ケーブルや FPC 接続など、ディスプレイ統合プロジェクトのインターフェイスとケーブルのマッチングをサポートします。
Q7: OEM 顧客はカスタマイズされたブランディングをリクエストできますか?
はい。利用可能なカスタマイズには、PCB シルク スクリーン マーキング、プライベート ラベル パッケージ、専用ファームウェア、およびその他のプロジェクト固有の要件が含まれます。
結論とプロジェクトのサポート
適切なディスプレイ コントローラーの選択は、組み込み LCD プロジェクトの効率と信頼性に大きな影響を与える可能性があります。 HDMI to TTL インターフェイス AD ボードは、HDMI ビデオ ソースと TTL/RGB TFT パネル間の実用的なブリッジを提供し、信号変換、パネルの電源管理、バックライト制御、ファームウェア構成をコンパクトなソリューションに組み合わせます。 OEM メーカーにとって、タイミング、ファームウェア、ケーブル、コネクタ、機械の詳細をカスタマイズできる機能により、製品開発がさらに簡素化され、安定した長期生産がサポートされます。
産業用 HMI、医療機器、実験装置、ポータブル テスター、またはその他の組み込みディスプレイ製品を開発している場合、SKY-TDM は LCD モデルとシステム要件の評価に役立ちます。 HDMI to TTL インターフェイス AD ボードを調べるか、お問い合わせLCD データシート、必要なインターフェイス、数量、カスタマイズ要件を参照して、適切なディスプレイ コントローラー ソリューションを検討します。
