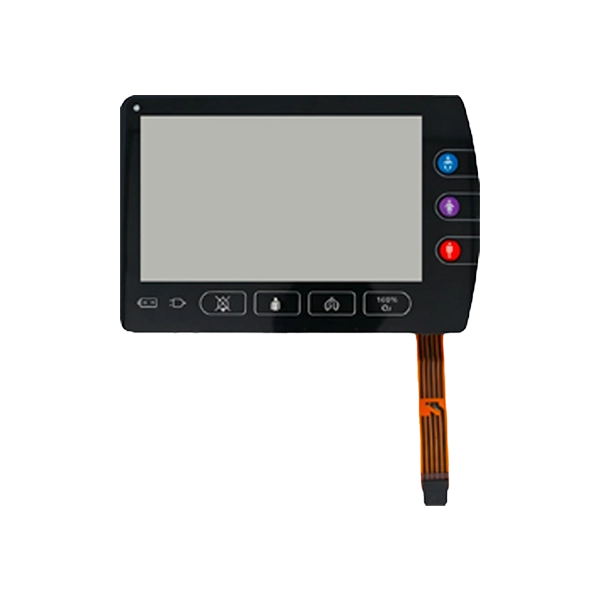

SKY-TDM7 インチ 5 線式抵抗膜式タッチ スクリーンは、専門的な医療および臨床環境専用に設計された専用のタッチ ソリューションです。手袋、湿気、または医療消毒によって故障する民生用の静電容量式タッチパネルとは異なり、当社の 5 線式抵抗膜技術は、実際の病院の作業条件下でも一貫したドリフトのない高精度のタッチ パフォーマンスを実現します。
5 線抵抗構造は、従来の 4 線抵抗スクリーンと比較して、位置決め精度が高く、圧力感度が向上し、耐用年数が長くなります。頻繁な医療手術、繰り返しの消毒、湿気の多い病棟環境、医療画像や電源機器からの複雑な電磁干渉に完全に適応します。
コンパクトな 7 インチ サイズは、ポータブル医療機器、ベッドサイド モニタリング機器、臨床診断端末のゴールデン スタンダードです。優れた互換性、超低消費電力、強力な環境適応性を備えたこのタッチ パネルは、世界中のミッドエンドからハイエンドの医療機器に好まれる安定したタッチ ソリューションとなっています。全力でサポートしますOEM/ODMさまざまな医療機器の設計および認証要件に合わせてカスタマイズできます。
臨床医療機器の運用特有の問題点を解決するために特別に設計されています。
ラテックス手袋、滅菌手術用手袋、防塵作業用手袋と完璧に連携します。タッチミスや失敗がなく、標準的な病院業務仕様に完全に適合しています。
濡れた手、残留消毒剤、または液体の飛沫があっても正確さと感度を維持し、頻繁な医療消毒によって引き起こされるタッチエラーを回避します。
最適化された回路設計は、ECG、超音波、および高周波医療機器からの電磁干渉に耐え、複雑な臨床電磁環境においてゼロタッチドリフトを保証します。
5線構造により正確な圧力認識をサポートし、医療機器の細かいパラメータ調整や正確なデータ操作に適応します。
繰り返しの拭き取りやアルコールや医療用消毒剤による消毒に耐え、長期にわたる周期的な臨床使用に適しています。
バッテリー駆動のポータブル医療機器に最適で、機器のスタンバイ時間と稼働時間を延長します。
ゴーストタッチやタッチオフセットがなく、長時間の連続操作後も安定したパフォーマンスを発揮し、24時間365日の病棟監視の需要に対応します。

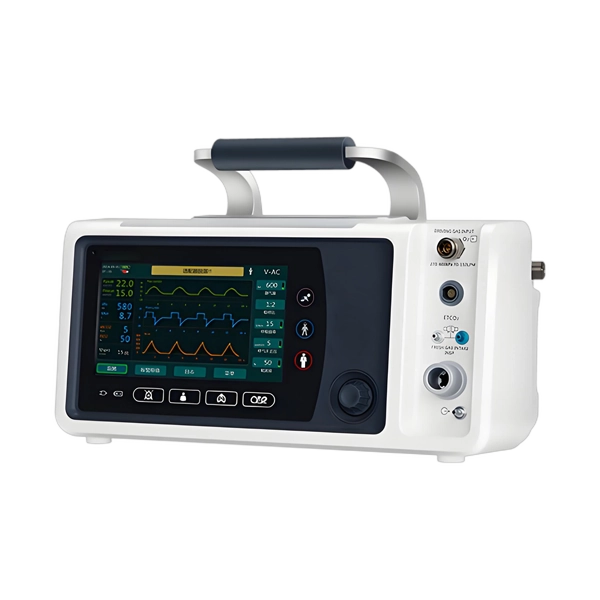

これ7インチ5線式抵抗膜式タッチパネル人工呼吸器製品に使用されています。
7 インチ 5 線式抵抗膜式タッチ パネルが人工呼吸器の検証に合格するためには、設計で患者の安全性と使いやすさを優先する必要があります。まず、耐久性と精度に優れた 5 線式抵抗スクリーンを選択します。医療スタッフは頻繁に保護手袋を着用するため、システムは手袋をしたままの操作をサポートする必要があります。
次に、UI 設計には特殊なヒューリスティックが必要です。人工呼吸器の重要な性質を考慮すると、医療過誤を防ぐためにインターフェイスは直感的である必要があります。重要なパラメータが明確に見えるモジュール式レイアウトを実装します。抵抗膜スクリーンは通常、シングルポイント タッチをサポートしているため、複雑なマルチタッチ ジェスチャは避けてください。ストレス下でも正確に選択できるよう、タッチ ターゲットが十分な大きさであることを確認してください。
第三に、物理的な設計は厳しい病院環境に耐えることが必要です。スクリーンは湿気を防ぐために密封され、強力な医療用消毒剤を使用した頻繁な洗浄に適合する必要があります。また、他の ICU 機器からの干渉を防ぐために、厳格な電磁両立性 (EMC) テストに合格する必要があります。
最後に、総合的なユーザビリティ評価を実施します。ヒューリスティック評価を実行するには、複数のユーザビリティ評価者と医療コンサルタントを関与させます。 Test the system under simulated clinical conditions to verify that the touch response is reliable and the interface effectively supports user tasks without causing fatigue or errors.これらの基準を満たすことで、医療機器規格への準拠が保証され、安全で効果的な操作が保証されます。
| パラメータ | 仕様 |
| サイズ | 7インチ |
| タッチテクノロジー | 5線式抵抗膜タッチ |
| タッチ式 | 点圧タッチ（高精度） |
| 表面硬度 | ≥6時間 |
| 応答時間 | <15ms |
| 動作温度 | -20℃～+70℃ |
| タッチ寿命 | 300万回以上のプレス |
| EMC性能 | 医療グレードの抗電磁妨害 |
| 認定サポート | RoHS、REACH、ISO13485準拠 |
ほとんどのローエンド医療機器は 4 線式抵抗スクリーンを使用していますが、高安定性の臨床機器は一律に 4 線式抵抗スクリーンを採用しています。5線式抵抗ソリューション。 5 線構造はセンシング回路と駆動回路を分離し、医療グレードのかけがえのない利点をもたらします。
より高い安定性長期にわたる振動や温度変化によるタッチドリフトや位置ずれを効果的に回避します。
より長い耐用年数回路構造はより耐久性があり、何百万回もの医療手術の後でも局所的な故障はありません。
より強力な耐干渉性医療機器の高周波干渉を効果的にシールドし、安定した診断データの動作を保証します。
メンテナンスコストの削減成熟した信頼性の高いテクノロジー、頻繁な故障がゼロで、医療機器のアフターメンテナンスのプレッシャーを軽減
医療機器には、厳密に個別化された設計と認証要件があります。 SKY-TDM は、世界的な医療プロジェクト基準を満たすために、ワンストップの医療用タッチ スクリーン OEM/ODM カスタマイズを提供します。
1. カスタムカバーガラスの厚さ、形状、エッジ研磨、医療用白フレーム印刷
2. 明るい病棟照明環境に適したAG防眩コーティング
3. 医療用抗菌ガラス表面処理
4. グローブタッチと濡れた手タッチの最適化のためのファームウェアチューニング
5. カスタムインターフェイス定義、FPC 長さ、コネクタモデル
6. 携帯型医療機器向けの低電力ドライバープログラミング
7. 医療用EMC電磁適合性最適化設計
8. ベッドサイド機器の防水・防塵構造のカスタマイズ
9. ロゴシルク印刷・プライベートラベル製作
10. 医療プロジェクト認証のためのフルプロセス NPI 技術サポート
医療機器への接触は臨床診断の安全性に関係します。私たちのすべて7インチ5線式抵抗膜式タッチパネル臨床応用におけるリスクがゼロであることを保証するために、出荷前に厳格な医療レベルの検査を受けます。
- フルタッチの直線性と精度の校正
・高温・低温サイクル老化試験
・耐湿熱耐久試験
- 消毒耐食性模擬試験
- 長期連続タッチ安定性テスト
- 出荷前に全機能検査を実施
私たちの工場は以下に準拠していますISO13485医療品質マネジメントシステムとISO9001品質システムを導入し、世界的な医療機器認証と長期一括安定供給をサポートします。
当社は医療グレードのタッチパネルの研究開発と製造に重点を置き、安定した準拠したタッチディスプレイソリューションを世界の医療機器メーカーに提供しています。
1. 豊富な臨床機器マッチング経験を持つプロフェッショナルなメディカルタッチソリューションエンジニアリングチーム
2. 手袋タッチおよびウェットタッチの医療シナリオに特化した最適化
3. 機器のタッチドリフト問題を解決する医療用EMC干渉防止設計機能
4. 迅速な試作サンプリングと柔軟な量産能力
5. 医療機器の長期サイクルに合わせた長い製品ライフサイクル供給
6. 医療グレードの厳格な品質管理と完全な認証サポート
7. グローバルな短納期と専門的なアフターセールス技術サポート
医療用精密タッチパネルは、プロ仕様の帯電防止、防塵、耐衝撃パッケージを採用し、無傷の配送を保証し、医療グレードの製品清浄度基準を満たしています。
- 防塵保護フィルム表面パッケージ
- 独立したESD静電気防止シールバッグ
- 高密度フォーム耐衝撃保護
- 独立した滅菌内箱 + 強化外箱
- OEM注文にカスタム医療グレードのパッケージが利用可能
標準保証:12か月のグローバル公式保証
延長保証:医療プロジェクト向けのカスタム延長保証サービス
専門的な技術サポート:ドライバーの統合、ファームウェアのチューニング、構造マッチングのガイダンス
医療プロジェクトサービス:全プロセスの認証に関するコンサルティングと技術的なドッキング
グローバルアフターセールス:迅速な対応の RMA サービスと多言語サポート
A: 容量性スクリーンは抵抗性スクリーンほど安定していません。 5 線式抵抗膜タッチ スクリーンは、滅菌手袋や濡れた手でのタッチ操作を確実にサポートし、優れた医療グレードの EMC (電磁両立性) 耐干渉性能を備えており、専門的な臨床医療シナリオにより適しています。
A: はい。この製品は、長期間の連続稼働に最適化されています。待機時間の延長や高頻度の操作の後でもタッチ ドリフトやゴースト タッチ (誤ったタッチ) が発生せず、病棟監視装置の 24 時間 365 日の使用要件を完全に満たします。
A: もちろんです。その表面層はアルコールや標準的な医療用消毒剤による腐食に耐性があり、病院環境で繰り返される拭き取りや消毒の日常業務に完全に適合します。
A: はい。超低消費電力を特徴としており、ポータブル診断および緊急医療機器のバッテリー寿命を延ばすためのカスタマイズされた低電力ファームウェアもサポートしています。
A: 当社の生産システムは以下に準拠しています。ISO13485医療機器の品質基準に準拠しており、当社の製品は RoHS や REACH などの国際認証をサポートしています。当社は、お客様の医療機器認証を支援するための完全な認証文書を提供できます。
A: はい。外観、構造、ファームウェア、コーティング、インターフェースなど、包括的なカスタマイズサービスを提供し、試作開発から量産までのさまざまな医療機器プロジェクトをフルサポートします。
