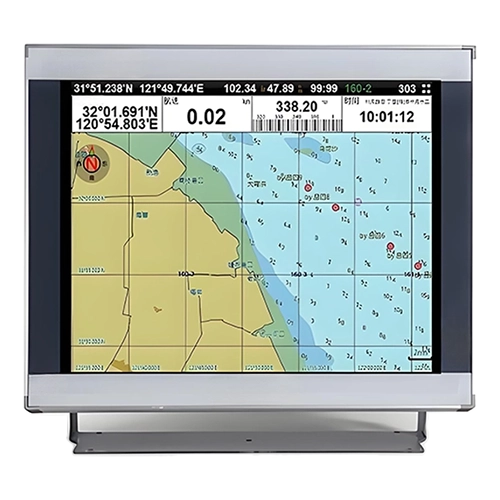

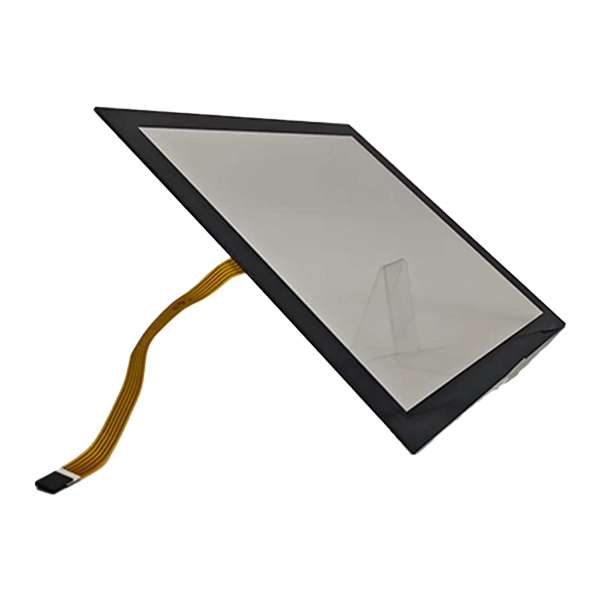

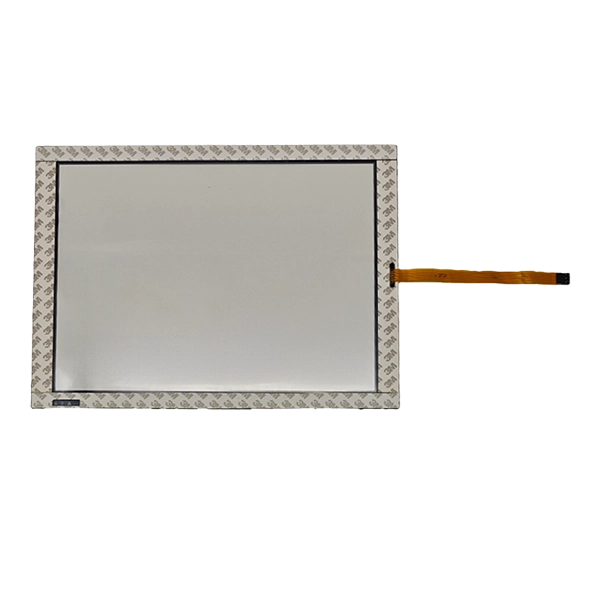

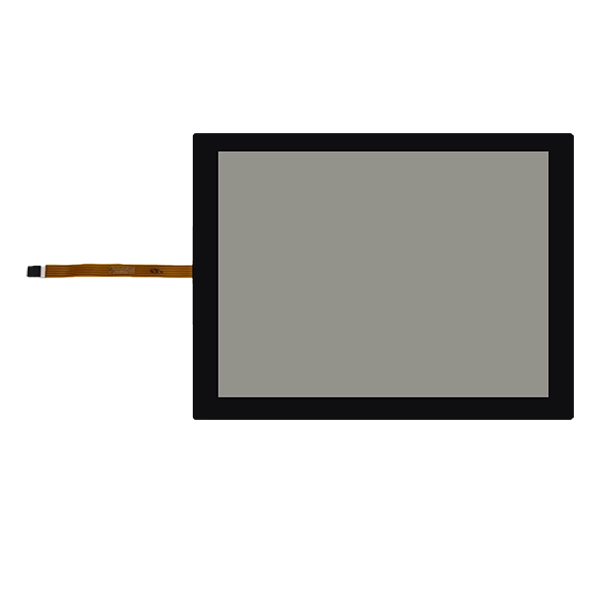

私たちの17インチ5線式抵抗膜式タッチパネルは、堅牢な海洋ナビゲーション、操舵室コンソール、機関室監視システム、および海洋船舶制御装置向けに特別に設計されています。このシングルタッチ抵抗膜ソリューションは、海洋環境において容量性タッチ スクリーンよりも大幅に優れた性能を発揮し、軍手、防水オフショア手袋、スタイラス、濡れた指による正確な入力を完全にサポートします。
成熟した 5 線式抵抗アーキテクチャに基づいて構築されたこのパネルは、従来の 4 線式タッチ スクリーンによく見られる経年劣化やドリフトの問題を効果的に排除します。以上をサポートします3,500万一貫した直線性を維持しながらタッチアクティベーションを実現し、船舶の厳格な 24 時間 365 日の連続運転要件を完全に満たします。振動、塩水噴霧、持続的な高湿度、海域からの幅広い温度変動など、典型的な海洋の脅威に耐えるように特別に最適化されています。-20℃～+70℃---オプションの AG (アンチグレア) / AR (アンチリフレクション) / AF (アンチフィンガープリント) コーティングおよびオプティカルボンディングも利用可能で、オープンブリッジでの日光による可読性を大幅に向上させます。
当社は、USB/RS232 インターフェイス、カスタマイズされた FPC ルーティング、強化されたエッジ シーリング (IP65 ～ IP67 の防水統合をサポート)、EMI (電磁干渉) の最適化、カスタム カバー ガラス処理など、柔軟なカスタマイズ サービスを提供します。当社で製造ISO9001、ISO 13485、IATF 16949-認定工場では、すべてのユニットが出荷前に厳格な光学テスト、温度テスト、信頼性テストを受けます。
このタッチパネルは、船舶システム以外にも、産業オートメーション HMI、重機、医療診断機器などにも広く使用されています。当社はプロトタイプのサンプリングと大規模な OEM/ODM 注文の両方をサポートし、世界の海洋機器インテグレーターに信頼性の高いヒューマン マシン インタラクション ソリューションを提供することに尽力しています。
| アイテム | 仕様 |
| サイズ | 17インチ |
| タッチテクノロジー | 5線式抵抗膜方式（シングルタッチ） |
| サポートされている入力 | 指、保護手袋、スタイラス、濡れた指 |
| インタフェース | USB / RS232 / カスタムコントローラー (オプション) |
| 表面硬度 | 3時間以上 |
| 光透過率 | 最大80% |
| 動作温度 | -20℃～+70℃ |
| 主な用途 | 海洋航行および船舶制御、産業オートメーション、医療機器、重機 |
| カスタマイズ | 完全なOEM/ODMサポート |
船舶のヒューマン マシン インターフェイス (HMI) は、標準的な商用タッチ パネルが頻繁に故障する過酷な条件下でも一貫して機能する必要があります。

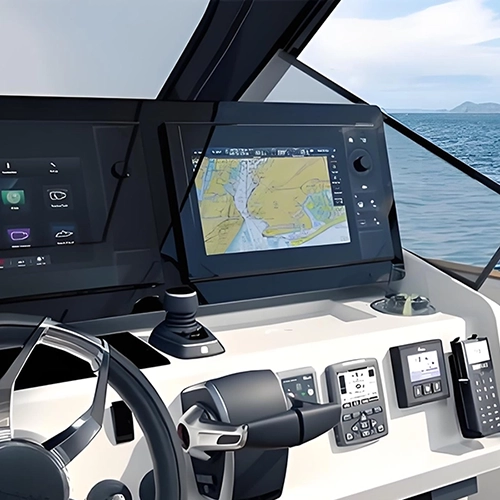

当社の 17 インチ 5 線式抵抗膜式タッチ パネルは、海洋ナビゲーション ディスプレイ、操舵室/ブリッジ制御コンソール、レーダーおよびソナーのオペレーター端末、機関室監視システム、海洋オートメーション HMI、船上通信機器、海洋プラットフォーム制御パネル、海洋配電制御ユニットなど、さまざまな海洋機器に広く統合されています。
5 線抵抗技術は船舶乗組員の一貫した応答性を維持し、船内の安全性を直接高め、海洋 OEM インテグレーターの運用安定性を確保します。
次の分野で優れたパフォーマンスを発揮するためです。
日々の海上操業中、乗組員は通常、保護手袋を着用する必要があります。このタッチ パネルは、頑丈な作業手袋、防水オフショア手袋、絶縁保護手袋、先端の硬いスタイラス、指先や裸の爪、湿った指や濡れた指など、さまざまなソースからの圧力ベースの入力を正確に記録します。この卓越した多用途性により、抵抗膜タッチが商業船や作業船にとって好ましいオプションとして確立されています。
橋のディスプレイは、多くの場合、過酷な海洋環境で複数年にわたり 24 時間 365 日稼働します。従来の 4 線抵抗パネルと比較して、当社の 5 線抵抗アーキテクチャは次のような優れた利点をもたらします。
- 以上3,500万タッチアクティベーションの寿命
- ライフサイクル全体にわたって一貫したタッチの直線性
- 頻繁な繰り返し押しに対する強い耐性
- 最小限の校正ドリフト
5 線設計では、検知電圧が下部の硬質ガラス層にのみ印加されるため、上部の導電性フィルムの磨耗や経年劣化の問題が大幅に軽減されます。
主流の産業用 LCD モジュールと完全な互換性があり、高い光透過率、低い内部反射、オプションの AG (アンチグレア) / AR (アンチリフレクション) コーティング、AF (アンチフィンガープリント) 表面処理、および完全なオプティカルボンディングのサポートを特徴としています。これらのアップグレードにより、オープン操舵室でよく経験する強烈な直射日光下での画面の読みやすさが大幅に向上しました。
船舶用タッチパネルは、陸上の産業機器よりもはるかに過酷な動作条件に耐えます。ターゲットを絞った材料と構造設計を通じて、当社は次の重要な海洋課題に効果的に対処します。
海洋塩は内部コンポーネントの腐食を促進します。当社の設計実装には、耐食性導電層、海洋グレードのシール接着剤、強化されたエッジカプセル化、および長期持続する防湿構造が含まれます。
船舶は、相対湿度 (RH) が 90% を超える環境で頻繁に稼働します。当社では、低吸湿性の原材料、強化されたエッジシーリング構造、および結露防止内部ラミネート設計を利用して、湿気の多い条件下でも導電回路が安定した状態を維持します。
カスタムのフロントパネル保護規格をサポートします。IP65 / IP66 / IP67。精密な防水ガスケットのマッチング、ベゼルシール構造ソリューション、シリコンシールリング設計、エッジ防水接着剤の統合により、お客様のエンクロージャとシームレスに統合します。
海上では継続的なエンジン振動と波の衝撃は避けられません。当社の対策には、強化されたカバー ガラス取り付け構造、歪みを軽減した FPC 配線、柔軟性の高いテール接続設計、工業用グレードの高強度接着接合、コネクタ ゾーン周囲の機械的強化が含まれます。
機器は、港の凍てつく冬、熱帯の航路、高温の密閉されたエンジンルームなど、変わりやすい気候に対応する必要があります。当社の標準動作温度範囲は次のとおりです。-20℃～+70℃;カスタムリクエストに応じて拡張温度バージョンも利用可能です。
自然光にさらされるホイールハウス設置の場合: 光学接着の統合、カバーガラスへの AG (アンチグレア) / AR (アンチリフレクション) 表面コーティングの適用、UV 安定化材料の利用、および適合する高輝度 LCD モジュールの提供により、当社は製品がどのような条件下でもはっきりと見えることを保証します。
船舶には、電気ノイズを発生させる高密度の通信、レーダー、ナビゲーション電子機器が搭載されています。当社の最適化対策には、調整された FPC 配線レイアウト、効果的な電磁シールド設計、最適化された接地スキーム、安定した工業用グレードのタッチ コントローラーとのマッチングが含まれます。これらは、他の船上機器と共存する場合に、ランダムな誤タッチやタッチのドロップアウトを効果的に防止します。
独自の生産施設を持つタッチ スクリーン メーカーとして、当社は海洋設置要件に完全に合わせたエンドツーエンドのカスタマイズ サービスを提供します。
- カスタムカバーガラスの厚さ、外形形状、エッジ仕上げ
- インターフェイスの選択: USB / RS232 / スタンドアロン コントローラー
- AG (アンチグレア) / AR (アンチリフレクション) / AF (アンチフィンガープリント) 表面処理
- フルオプティカルボンディングサービス
- 防水構造設計コンサルティング
- EMI (電磁妨害) シールドの最適化
- 幅広い温度の材料構成
- カスタム FPC (フレキシブル プリント回路) 長さ、配線方向、コネクタ タイプ
- ボーダーシルクスクリーン印刷とカスタムロゴ印刷
- 機械製図技術サポート
- 完全な LCD + タッチ統合モジュールの供給
当社のエンジニアリング チームは、製品開発の初期段階でクライアントと緊密に連携し、海洋エンクロージャのレイアウトとシステム アーキテクチャに基づいて独自のタッチ ソリューションをカスタマイズします。
当社のタッチ スクリーンはすべて社内で製造されており、標準化された品質管理システムに厳密に従っています。
- ISO9001品質マネジメントシステム
- ISO13485医療機器の品質管理システム
- IATF 16949自動車品質基準
当社のすべての製品は出荷前に厳格な品質検査を受けています。当社の品質システムを厳格に順守することで、当社がお届けするすべての製品の一貫性と信頼性が保証されます。
A: はい。各種海上作業用手袋、防水手袋、タッチペン入力にも確実に反応します。
A: 当社は、お客様が機器のハウジングとともに目標の防水評価を達成できるよう、構造的なコンサルティングとそれに合わせたタッチ パネルの設計を提供します。
A: はい。海洋配備における結露のリスクを軽減するために、低吸湿性の素材と強化されたエッジシーリングを採用しています。
A: 完全にカスタマイズ可能: FPC の長さ、配線方向、コネクタ タイプ、ピン定義は、ハードウェア レイアウトに完全に一致するように調整できます。
A: はい。当社は、LCD スクリーン、抵抗膜タッチパネル、オプティカルボンディングを含むディスプレイモジュールをワンストップで提供し、顧客の調達と統合作業を簡素化します。
A: 産業オートメーション HMI、診断用医療機器、エネルギー監視端末、建設機械、農業用重機などに広く導入されています。
お問い合わせには次の詳細をご記入ください。
- LCD モデルまたは寸法図
- 対象となる船舶機器の種類
- インターフェース要件 (USB / RS232 / コントローラー)
- 動作温度要件
- 目標防水等級（IP65 / IP66 / IP67）
- カバーガラスと表面コーティングの要件
- 注文段階: 試作 / パイロットラン / 量産
- 機械の外形図 (入手可能な場合)
当社のエンジニアは、海洋機器の開発スケジュールを加速するために、専門的な技術評価、設計の推奨事項、正式な見積もりを提供します。
