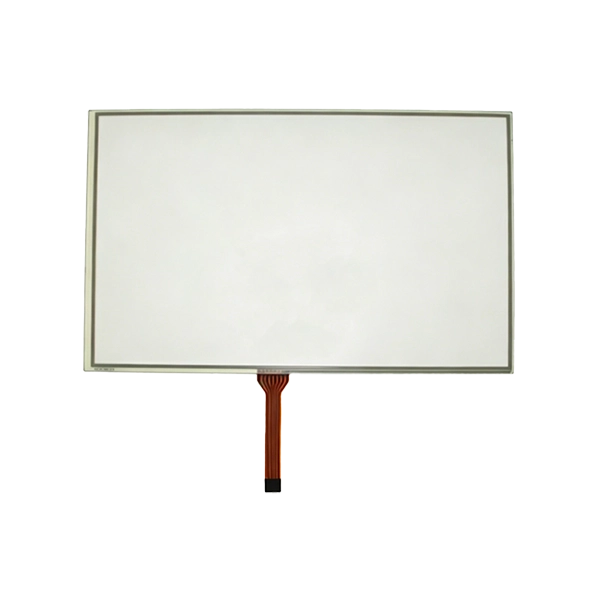

10.1インチ8線式抵抗膜式タッチパネル

私たちの10.1インチ8線式抵抗膜式タッチパネル建設機械、重機、農業用車両、鉱山機械、クレーン、掘削機、ホイールローダー、その他のオフハイウェイ産業用車両専用に設計されています。

民生用タッチパネルとは異なり、重機は継続的な振動、泥、雨、油汚れ、粉塵、極端な温度変動の中で動作します。オペレータは通常、厚手の軍手を着用し、過酷な現場条件に関係なく、一貫した信頼性の高いタッチ パフォーマンスを求めます。

当社の産業用 8 線式抵抗膜タッチ ソリューションは、強化されたセンサー構造、高耐久性の原材料、最適化された EMC 性能、および延長された耐用年数を通じて、これらの厳しい課題に対処します。静電容量式タッチパネルの動作が不安定になりがちな屋外の過酷な環境でも、正確なワンタッチ入力を確実に実現します。

SKY-TDM は、カバー レンズ エンジニアリング、オプティカル ボンディング、タッチ コントローラーのキャリブレーション、インターフェイスの適応、アンチグレア処理、防水シーリング、機械的統合サポートを含む、フルスペクトルのカスタマイズ サービスを提供します。

建設機械に 8 線式抵抗膜式タッチ スクリーンを選択する理由

重機は、消費者向けのマルチタッチ機能よりも、妥協のない動作の信頼性を優先します。

従来の 4 線式抵抗膜および静電容量式タッチ パネルと比較して、8 線式抵抗膜アーキテクチャには次のような重要な利点があります。

• 優れたタッチ位置決め精度

• 長期にわたる校正の安定性

• 手袋操作のネイティブサポート

• 裸の指、スタイラス、硬いツールと互換性があります。

・防振性能の向上

• 長期的なメンテナンス費用の削減

• 激しいEMI干渉下でも安定したパフォーマンス

• ほこりや湿気の多い作業シナリオに適応

継続的な HMI 操作中に軍手を着用している建設機械オペレーターにとって、抵抗膜タッチは依然として好ましいテクノロジーです。導電性ではなく圧力による活性化に依存するため、フィールド条件における静電容量式タッチの制限が排除されます。

代表的な用途

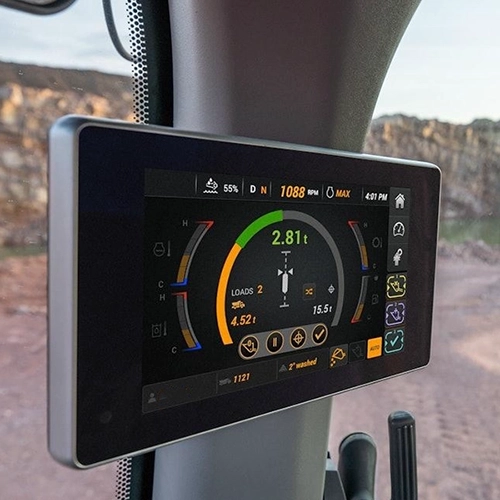

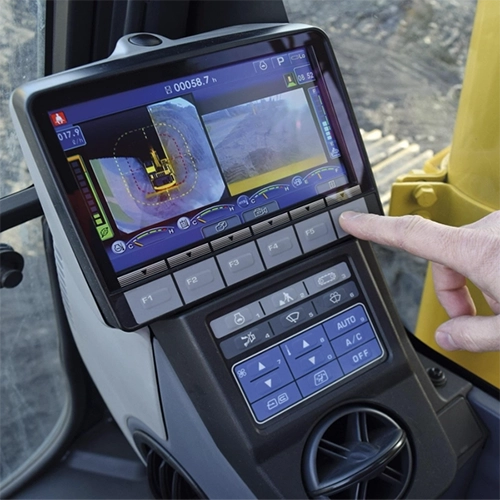

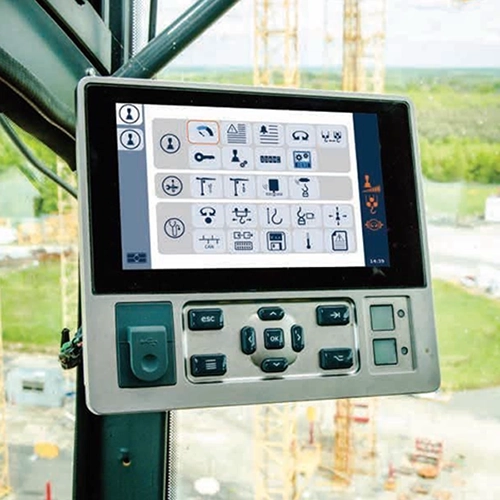

当社の 10.1 インチ 8 線式抵抗膜式タッチ パネルは、掘削機、ホイール ローダー、ブルドーザー、移動式クレーン、ロード ローラー、コンクリート ポンプ トラック、鉱山機械、掘削機、農業機械、産業用フォークリフトなどに広く統合されています。

建設機械のタッチ スクリーンの主要な設計要件

タッチ パネルは、完全な HMI システムの 1 つのコンポーネントにすぎません。長年にわたる現場でのトラブルのない運用を保証するには、フルタッチ モジュールが現場の環境条件に適合するように設計されている必要があります。

技術仕様

カスタマイズ機能

建設機械の各モデルには、独自の取り付け上の制約があります。 SKY-TDM は、包括的なカスタマイズ オプションを提供します。

- カスタムタッチセンサー寸法

- 特注のカバーガラス設計

- シルクスクリーンボーダー印刷と顧客ロゴのエッチング

- 防水機械構造の開発

- カスタム FPC レイアウトと長さ

- カスタマイズされたコネクタの選択

- マルチインターフェースオプション: USB / RS232 / I²C

- オプティカルボンディングサービス

- アンチグレア＆反射防止コーティング

- 強化されたEMIシールド設計

- 厚みのある高性能PETフィルム

- 幅広い温度コントローラパラメータチューニング

- 高輝度液晶パネルとのマッチング

- 機械フレーム設計技術サポート

品質保証

すべてのタッチパネルは社内で厳格な品質検証を受けています。

- 全数機能テスト

- タッチ精度と直線性のキャリブレーション

・防水シール検査

- 高温/低温サイクル試験

- 振動および衝撃試験

- ESD耐性試験

- EMI性能の検証

・光学的外観検査

- 継続的な老化試験

- 梱包材の落下衝撃試験

製品が完璧な状態で顧客に届くようにします。

SKY-TDM と提携する理由

産業用タッチスクリーンの専門メーカーとして、SKY-TDM はお客様のニーズに合わせた柔軟なワンストップ OEM および ODM サービスを提供します。大型オフハイウェイ機器の豊富なプロジェクト経験を活かし、LCD の選択、タッチパネルの設計、オプティカルボンディングを含む包括的なサービスを提供します。産業分野での 10 年以上の製造経験に裏打ちされた当社は、安定したサプライチェーンと迅速な技術サポートを保証します。さらに、ISO認証を取得した品質管理システムにより、お客様のアフターサービスの不安を完全に解消します。

よくある質問

Q1: 建設機械用に静電容量式タッチスクリーンではなく、10.1 インチ 8 線抵抗膜式タッチパネルを選択する理由は何ですか?

A: 建設機械の動作環境は特に複雑で変化しやすいためです。このような状況では、抵抗膜式タッチ スクリーンは静電容量式スクリーンに比べて優れた安定性を提供し、あらゆる要求の厳しい環境でも信頼性の高い動作を保証します。

Q2: タッチスクリーンは冬の寒い環境でも動作できますか?

A: はい。幅広い温度材料と産業グレードのコントローラーを採用し、-30℃までの動作をサポートします。さらに、特定のプロジェクト要件に応じて、さらなる低温チューニングを実装できます。

Q3: Is the touch panel's performance reliable under continuous vibration?

A: もちろんです。工業グレードの構造用接着剤を使用してフレキシブル プリント回路 (FPC) を強化し、コントローラーの取り付けを最適化することにより、重機用途での防振性能が大幅に向上します。

Q4: オペレーターは厚手の工業用手袋を着用したまま画面を制御できますか?

A: はい。圧力駆動の​​抵抗膜タッチ スクリーンは、厚い軍手、スタイラス、その他の非導電性ツールでもシームレスに動作し、追加のハードウェア調整を必要としません。

Q5: タッチパネルを装置の筐体に合わせて変更できますか?

A: 完全にカスタマイズ可能です。当社は、カスタマイズされた寸法、カスタム インターフェイス、オーダーメイドのカバー ガラス、カスタマイズされたケーブル レイアウト、ロゴ印刷、および機械統合のための包括的な技術サポートを提供します。

Q6: タッチ ソリューションは工業用 EMC (電磁両立性) 規格を満たしていますか?

A: はい。このタッチ システムは、産業グレードの EMC アーキテクチャで構築されており、電磁シールド、最適化された接地、内蔵 ESD (静電気放電) 保護機能が統合されており、干渉の多い車両環境でも安定した動作を保証します。

Q7: このタッチ製品はどの分野に適していますか?

A: 建設機械、鉱山機械、農業機械、林業車両、産業用オフハイウェイ車両、海洋制御システム、屋外オートメーション機器に最適です。

Q8: SKY-TDM は完全な統合ディスプレイ モジュールを供給できますか?

A: はい。スタンドアロンのタッチ パネルを超えて、LCD マッチング、オプティカル ボンディング、コントローラー ボード統合、カスタム カバー ガラス、産業機械や建設機械向けに特別にカスタマイズされた完成したディスプレイ モジュールなど、包括的なサービスを提供します。

お問い合わせ

信頼できる調達の準備ができています10.1インチ8線式抵抗膜式タッチパネル建設機械用ですか？サイズ、インターフェース、シーリンググレード、温度仕様などの詳細な要件をお送りください。 SKY-TDMは柔軟なカスタマイズ、タイムリーなサンプリング、安定した量産を実現します。プロジェクトについてのディスカッションを開始するには、お問い合わせください。
