多くの産業用デバイスは信頼性の高い LVDS グラフィックス コントローラーを引き続き使用していますが、新しい LCD パネルでは Embedded DisplayPort (eDP) インターフェイスの採用が増えています。制御プラットフォーム全体を交換するには、多くの場合、費用と時間がかかります。の産業用LCDディスプレイ用LVDSからEDPへのコンバータボードSKY-TDM は、標準 LVDS ビデオ信号を eDP 出力に変換することで効率的な移行ソリューションを提供し、OEM メーカーが既存のハードウェア アーキテクチャを再設計することなく最新の LCD パネルを統合できるようにします。
産業用途向けに特別に設計されたこのコンパクトなコンバータボードは、オートメーション機器、医療機器、輸送システム、組み込みコンピュータ、およびインテリジェント端末に安定した信号伝送、優れた互換性、および長期信頼性を提供します。
多くの工業製品は 10 ～ 15 年間使用され続けますが、LCD テクノロジーははるかに速く進化しています。 LVDS パネルの入手が困難になり、eDP ディスプレイが業界標準になるにつれ、メーカーは調達の課題に直面しています。
完全な組み込みプラットフォームを再設計する代わりに、SKY-TDM のコンバータ ボードは、既存の LVDS コントローラと最新の eDP LCD モジュール間のインテリジェント インターフェイス ブリッジとして機能します。
このアプローチにより、エンジニアリング コストが大幅に削減され、開発サイクルが短縮され、既存のハードウェア投資が保護されます。
産業用機器をアップグレードする場合でも、既存のプロセッサ プラットフォームを中心に新製品を設計する場合でも、このコンバータ ボードは信頼性が高く拡張性の高いディスプレイ ソリューションを提供します。
産業環境では、コンバータ ボードには単純な信号変換以上のものが求められます。信頼性の高い長期動作を保証するために、すべてのコンバータ ボードは産業グレードの電子コンポーネントで構築され、最適化された PCB (プリント回路基板) レイアウトを備えています。
エンジニアリングのハイライト:
- 安定したLVDS差動信号受信
- 高速eDP信号出力伝送
- 最適化されたインピーダンスマッチング
- 低EMI（電磁干渉）設計
- 信頼性の高い電源シーケンス
- 工業用グレードの温度定格コンポーネント

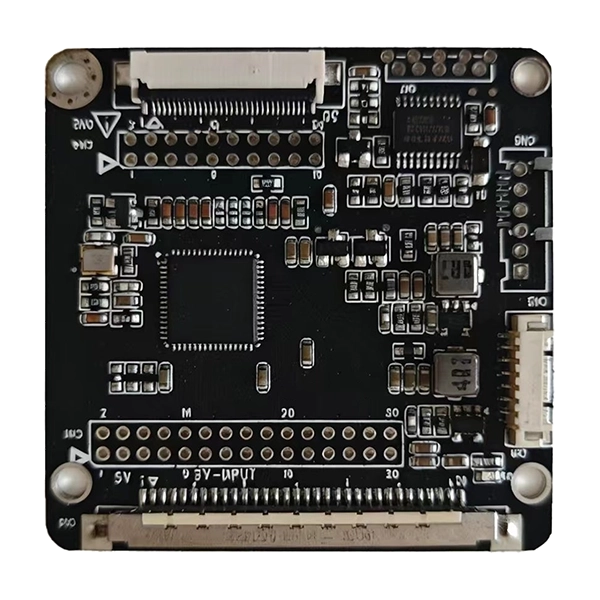

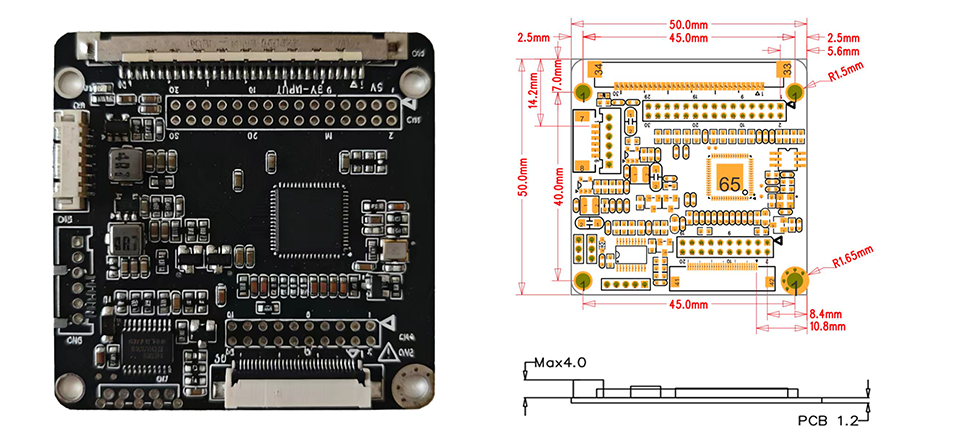

- コンパクトな PCB 設計 (寸法わずか 50 × 50 mm)
- 低消費電力
- 優れた長期安定性
これらの機能により、画面のちらつき、信号損失、同期異常などの問題を最小限に抑えながら、連続動作時に優れた画質を維持できます。
LCD メーカーが異なると、タイミング パラメータ、コネクタのピン配置、初期化要件が異なることがよくあります。固定された標準ソリューションのみを提供するのではなく、お客様と緊密に連携して、カスタマイズされた LCD 互換性のための専門的なエンジニアリング サポートを提供します。
サポートされるカスタマイズ サービスには、解像度構成、LCD タイミング最適化、eDP パネル パラメータ調整、EDID (拡張ディスプレイ識別データ) プログラミング、ファームウェアのカスタマイズ、バックライト制御の最適化、コネクタの適応、ケーブルのカスタマイズ、機械統合支援が含まれます。
この高いレベルの柔軟性により、OEM 顧客は最小限のハードウェア再設計コストでさまざまなパネル メーカーのディスプレイを簡単に統合できます。
産業用 LCD ディスプレイ用の LVDS から EDP へのコンバータ ボードは、産業オートメーション HMI、CNC マシン インターフェイス、組み込み産業用 PC、医療診断機器、実験器具、鉄道制御システム、デジタル サイネージ コントローラー、セルフサービス キオスク、スマート製造機器、インテリジェント輸送システム、産業用ビジョン システム、ポータブル テスト機器などのさまざまな分野に広く統合されています。
設置面積がコンパクトなので、設置スペースが限られている用途に特に適しています。
| アイテム | 説明 |
| 入力インターフェース | シングル/デュアル LVDS |
| 出力インターフェース | eDP |
| サポートされている LCD タイプ | 産業用TFT LCDパネル |
| ファームウェア | カスタマイズ可能 |
| OEM/ODM | サポートされています |
| ピン | 信号 | ピン | 信号 |
| 1 | TXO0- | 2 | TXO0+ |
| 3 | TXO1- | 4 | TXO1+ |
| 5 | TXO2- | 6 | TXO2+ |
| 7 | GND | 8 | TXOCLK- |
| 9 | TXOCLK+ | 10 | TXO3- |
| 11 | TXO3+ | 12 | TXE0- |
| 13 | TXE0+ | 14 | GND |
| 15 | TXE1- | 16 | TXE1+ |
| 17 | GND | 18 | TXE2- |
| 19 | TXE2+ | 20 | TXECLK- |
| 21 | TXECLK+ | 22 | TXE3- |
| 23 | TXE3+ | 24 | GND |
| 25 | GND | 26 | ノースカロライナ州 |
| 27 | ノースカロライナ州 | 28 | VCC(5V) |
| 29 | VCC(5V) | 30 | VCC(5V) |
| ピン | 信号 | ピン | 信号 |
| 1 | VCC(5V) | 2 | VCC(5V) |
| 3 | VCC(5V) | 4 | GND |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| ピン | 信号 | ピン | 信号 |
| 1 | ノースカロライナ州 | 2 | GND |
| 3 | LANE1_N | 4 | LANE1_P |
| 5 | GND | 6 | LANE0_N |
| 7 | LANE0_P | 8 | GND |
| 9 | AUX_P | 10 | AUX_N |
| 11 | GND | 12 | VCC(3.3V) |
| 13 | VCC(3.3V) | 14 | ノースカロライナ州 |
| 15 | TGND | 16 | GND |
| 17 | HPD | 18 | GND |
| 19 | GND | 20 | GND |
| 21 | HPD | 22 | BL_JP |
| 23 | BL_ADJ | 24 | ノースカロライナ州 |
| 25 | ノースカロライナ州 | 26 | BLパワー |
| 27 | BLパワー | 28 | BLパワー |
| 29 | BLパワー | 30 | ノースカロライナ州 |
| ピン | 信号 | ピン | 信号 |
| 1 | VCC(3.3V) | 2 | VCC(3.3V) |
| 3 | GND | 4 | GND |
| 5 | LANE0_N | 6 | LANE0_P |
| 7 | LANE1_N | 8 | LANE1_P |
| 9 | ノースカロライナ州 | 10 | ノースカロライナ州 |
| 11 | ノースカロライナ州 | 12 | ノースカロライナ州 |
| 13 | GND | 14 | GND |
| 15 | AUX_N | 16 | AUX_P |
| 17 | GND | 18 | GND |
| 19 | HPD | 20 | HPD |
| ピン | 信号 |
| 1 | GND |
| 2 | GND |
| 3 | PWM |
| 4 | EN_ON/OFF |
| 5 | 12V |
| 6 | 12V |
ディスプレイ業界は、LVDS インターフェースから eDP (Embedded DisplayPort) インターフェースへ着実に移行しています。 OEM メーカーが切り替えを行う理由は次のとおりです。
より高い帯域幅:eDP は、LVDS と比較してより高い解像度とリフレッシュ レートをサポートし、LVDS では処理できない 4K および高フレーム レートのディスプレイを可能にします。
ケーブルの削減:eDP は、LVDS よりも使用する信号線が少ないため、内部ケーブル配線の複雑さが軽減され、EMI 性能が向上します。
消費電力の削減:eDP は低電圧で動作し、省電力機能を備えているため、バッテリ駆動のエネルギー効率の高い機器に最適です。
画質の向上:eDP は、より高い色深度と、パネルのセルフリフレッシュや可変リフレッシュ レートなどの高度な画像処理機能をサポートしています。
将来のパネルの入手可能性:LCD メーカーは、eDP を支持して LVDS パネルを段階的に廃止する傾向にあります。アップグレードにより、生産終了した LVDS モデルに依存することなく、パネルの長期供給が保証されます。
簡素化された統合:eDP は標準コネクタとシンプルなケーブル配線を使用し、組み立て時間と潜在的な接続エラーを削減します。
産業機器メーカーにとって、当社のコンバータ ボードを介して eDP パネルに移行することは、既存のコントローラを置き換えることなく、最新のディスプレイ テクノロジーへの実用的な道を提供します。

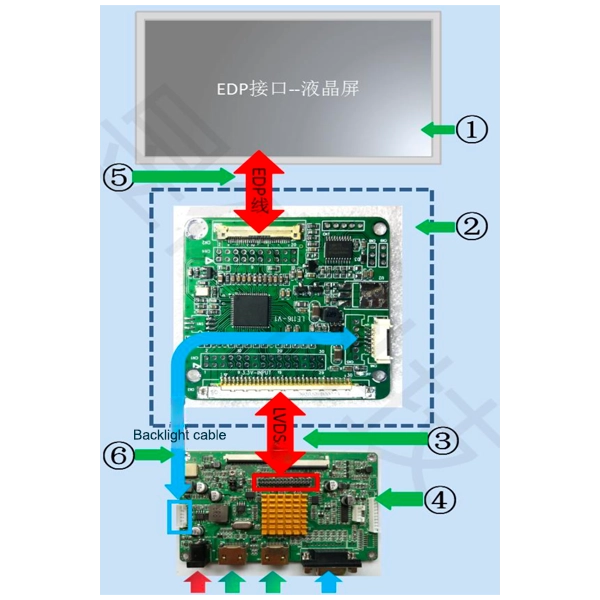

シナリオ 1: eDP パネルのアップグレードを備えたレガシー コントローラ
既存のコントローラは完全に動作しますが、LVDS のみを出力します。オリジナルの LVDS パネルは廃止され、eDP の代替品のみが入手可能です。 LVDS コントローラと新しい eDP パネルの間に当社のコンバータ ボードを取り付けます。メイン コントローラのファームウェアを変更する必要はありません。
Scenario 2: New Product Development with Existing Processor Platform
プロセッサ プラットフォームは LVDS 出力をサポートしていますが、新製品に最適な LCD パネルは eDP を使用しています。メインボード全体を再設計する代わりに、当社のコンバータボードを使用してインターフェースのギャップを埋め、市場投入までの時間を短縮します。
シナリオ 3: マルチソース パネルの調達
サプライ チェーンのリスクを軽減するには、複数の LCD パネル サプライヤー (LVDS を提供するサプライヤーもあれば、eDP を提供するサプライヤーもいる) を認定する必要があります。当社のコンバータ ボードを使用すると、どちらかのインターフェイス パネルを柔軟に調達しながら、1 つのコントローラ出力 (LVDS) を標準化できます。
シナリオ 4: 導入された機器のフィールド アップグレード
設置されている機器のベースでは、調達が困難になりつつある LVDS パネルが使用されています。当社のコンバータ ボードを使用すると、サービス チームがフィールド メンテナンス中に故障した LVDS パネルを利用可能な eDP パネルに交換できるため、高価なコントローラのアップグレードを行わずに機器の寿命を延ばすことができます。
適切なサプライヤーを選択することは、適切なハードウェアを選択することと同じくらい重要です。単に標準ボードを出荷するディストリビュータとは異なり、SKY-TDM はプロジェクト全体を通じて完全なエンジニアリング コラボレーションを提供します。
当社の主な利点
- プロフェッショナルタッチディスプレイメーカー
- Extensive Experience in Industrial Display Integration
- カスタマイズされたファームウェアの開発
- カスタムケーブル設計サービス
- LCD互換性テスト
- ISO9001品質マネジメントシステム認証
- ISO13485医療機器品質マネジメントシステム認証
- IATF 16949自動車品質マネジメントシステム認証
- ラピッドプロトタイピング
- 長期安定供給
- 生産前後の包括的な技術サポート
当社のエンジニアリング チームは、OEM 顧客と緊密に連携して、開発リスクを軽減し、製品の市場投入までの時間を短縮します。
A: ほとんどの産業用 eDP LCD は、ファームウェア構成後にサポートできます。互換性を評価するには、LCD のモデル番号を提供することをお勧めします。
A: はい。タイミングパラメータ、解像度、EDID情報、初期化シーケンスはすべてカスタマイズできます。
A: もちろんです。当社はカスタム LVDS ケーブル、eDP ケーブル、FFC/FPC ケーブル、および完全なワイヤリング ハーネスを製造しています。
A: はい。これは、このコンバータ ボードの最も一般的なアプリケーションの 1 つです。互換性のある交換用 LCD を推奨し、それに応じてコンバータを構成できます。
A: はい。このボードは、長期間の連続動作を目的とした産業グレードのコンポーネントを使用して設計されています。
A: はい。量産前にエンジニアリングサンプルをご利用いただけます。
A: 産業プロジェクトでは長い製品ライフサイクルが必要になることがよくあります。当社は、OEM 顧客の長期供給とライフサイクル管理をサポートします。
A: はい。このボードは、シングル チャネル (1 レーン) とデュアル チャネル (2 レーン) の両方の LVDS 入力構成をサポートします。適切な構成は、特定のコントローラーとパネルの要件に基づいて、ファームウェアのカスタマイズ中に設定されます。
A: ボードは最大解像度をサポートしています。1920×1080 @ 60Hzシングルチャンネル LVDS 入力の場合、最大2560×1440 @ 60Hzデュアルチャンネル LVDS 入力の場合は、パネルの仕様とケーブルの品質に応じて異なります。より高解像度のパネルについては、互換性評価について当社のエンジニアリング チームにお問い合わせください。
