タッチパネルは単なる透明な表面ではありません。実際のアプリケーションで確実に安定して動作できるかどうかは、内部構造、導電性材料、製造精度、電気設計のすべてによって決まります。
産業機器メーカーにとって、適切な産業用タッチ パネルを選択することは、単に画面サイズやインターフェイスを比較するだけではありません。複雑な環境で安定した動作を確保するには、タッチパネルの動作原理、製造プロセス、構造設計が製品の耐久性、精度、長期的な動作安定性にどのような影響を与えるかを理解することが不可欠です。

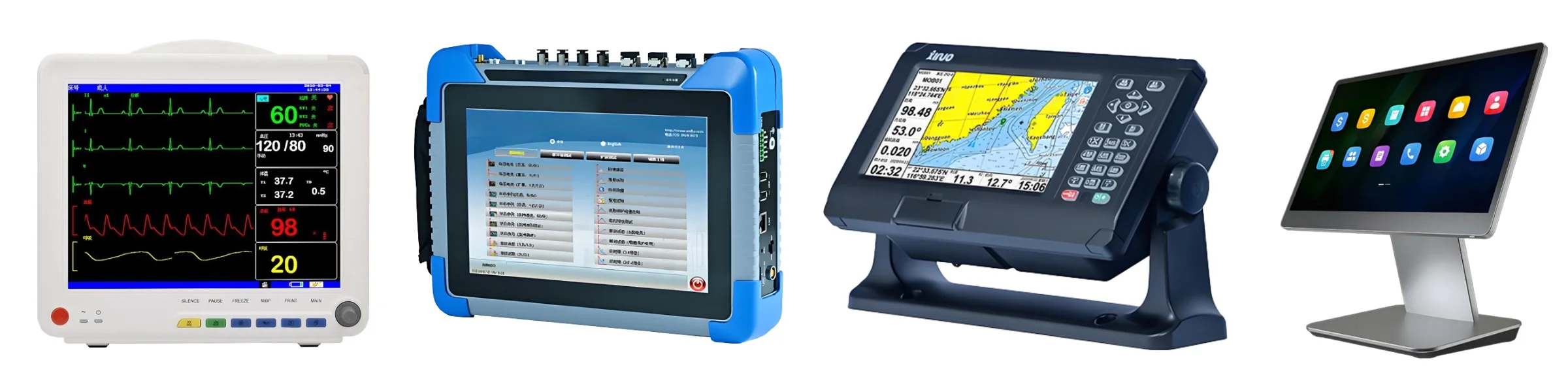

SKY-TDMは主に、産業用制御システム、医療機器、自動車エレクトロニクス、セルフサービスキオスク、および信頼性の高いヒューマンマシンインタラクションを必要とするその他のアプリケーション向けに、カスタマイズされたタッチパネルソリューションを提供しています。
当社の製品ポートフォリオには、投影型静電容量方式 (PCAP) タッチ パネルに加え、4 線式、5 線式、および 8 線式抵抗膜式タッチ パネルが含まれます。各テクノロジーは独自の動作原理、構造設計、製造プロセスを特徴としており、異なる用途分野に適しています。
PCAP (投影型静電容量) タッチ パネルは、電界の変化を検出することによって正確なタッチ制御を実現します。一方、抵抗膜式タッチ パネルは、導電層間の物理的接触によって引き起こされる電気信号の変化を検出することによってこれを実現します。
どちらのテクノロジーでもユーザーはディスプレイを直接操作できますが、材料、電極構成、組み立てプロセスの点で大きく異なります。

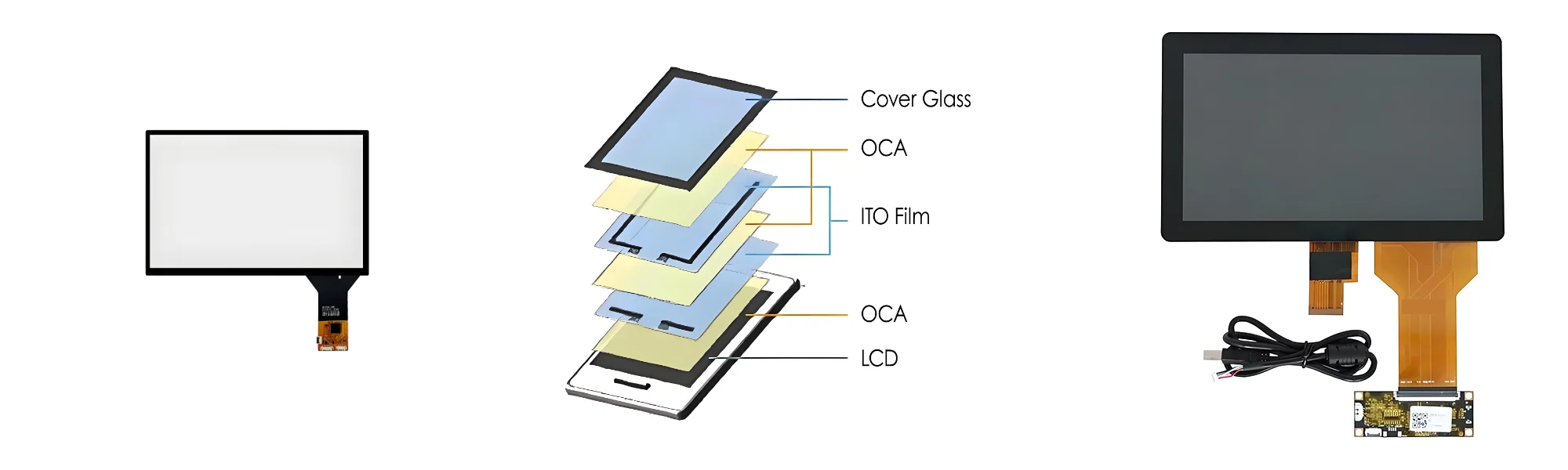

PCAP タッチ パネルの構造は次のコンポーネントで構成されます。
● カバー ガラスまたはその他の適切なカバー表面コンポーネント
●透明導電性電極層
● 絶縁およびサポート材料 (例: OCA、SCA)
●フレキシブルプリント基板（FPC）
●タッチスクリーンコントローラーボード
各構成は、光学性能、機械的特性、厚さ、コストの間で異なるトレードオフを提供し、さまざまなアプリケーションシナリオに適応できます。

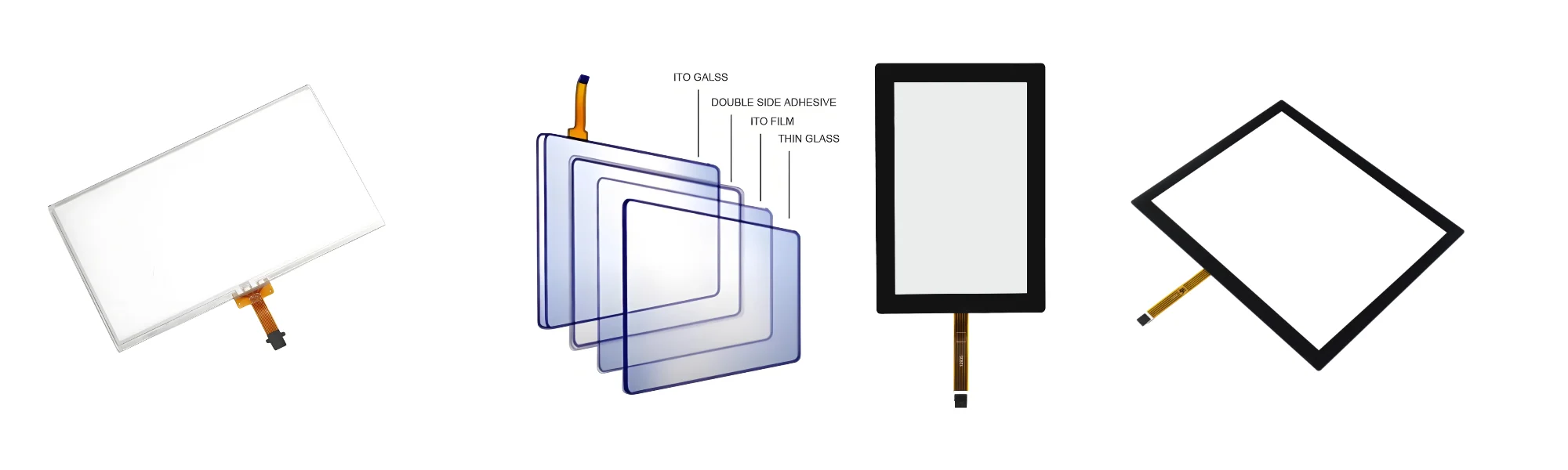

抵抗膜式タッチ パネルの構造は、通常、微細な絶縁スペーサー ドットによって分離された 2 つの導電層で構成されます。
通常、上層は透明な導電性材料でコーティングされた柔軟なフィルムであり、下層は導電性コーティングが施されたガラスまたは別の基板です。
ユーザーが画面表面を押すと、上部の層が変形して下部の導電層と接触します。次に、コントローラーは結果の電気信号を測定して、正確なタッチ位置を特定します。
特定の設計要件に応じて、保護コーティング、エッジ テープ、フレキシブル ケーブル、機械サポート コンポーネントが含まれる場合もあります。
この圧力ベースの動作原理により、抵抗膜式タッチ スクリーンは素手での操作をサポートできるだけでなく、手袋をしたままの操作や適切なスタイラスや硬い物の使用にも対応します。
PCAP 静電容量式タッチ パネルの製造には、導電性トレース、光学面、位置合わせ精度、および電気接続を正確に制御する必要があります。
製造プロセスはセンサーの材料や構造設計によって異なりますが、主な製造段階には通常次のステップが含まれます。
製造工程では、カバーガラス、センサー基板、透明導電性材料、フレキシブルプリント基板（FPC）、粘着テープなどの部品の検査が行われます。材料の品質は、最終製品の光学的透明性、電気的性能、ラミネートの信頼性、機械的強度に直接影響します。産業プロジェクトの場合、材料の選択は、機器の動作環境と機械的要件に基づいて決定されます。
カバーガラスは設計要件に応じて、切断、端面研削、穴あけ、研磨、化学強化などの加工が施されます。カスタムのシルク スクリーンの境界線、ロゴ、装飾パターン、取り付け機能も適用できます。選択した素材とデザインの相性に応じて、アンチグレア（AG）、反射防止（AR）、指紋防止（AF）、汚れ防止コーティングなどの表面処理を適用できます。これらの処理により、タッチ スクリーンがさまざまな照明条件、クリーニング手順、美的要件に適応できるようになります。
静電容量センサーには、静電容量の変化を検出するために特定のアレイに配置された透明な導電性電極が含まれています。電極トレース パターンと配線設計により、タッチ信号がどのように検出され、コントローラーに送信されるかが決まります。
センサー技術に応じて、製造プロセスにはフォトリソグラフィー、エッチング、レーザー加工、印刷、またはその他の適切な方法が含まれる場合があります。導電性トレースの欠陥はタッチ性能や製品の一貫性に悪影響を与える可能性があるため、製造精度は非常に重要です。
センサーは FPC を介してタッチ コントローラーに電気的に接続する必要があります。接合プロセスには、正確な位置合わせと制御された処理条件が必要です。信頼性の高い電気接続により、接続障害が最小限に抑えられ、センサーとコントローラー間の安定した通信が保証されます。
カバーガラスとセンサーは、適切な透明接着剤を使用して貼り合わせられます。ラミネートの品質は、製品の外観、光学性能、機械的完全性に直接影響します。製造中は、ゴミ、気泡、位置合わせのずれ、接着不良を厳密に管理する必要があります。
完成したPCAP静電容量式タッチパネルは、外観、タッチ反応、電極の導通性、ターゲットコントローラーとの互換性などの検査を受けます。特定のプロジェクトの場合、追加のテストには、マルチタッチ性能、手袋をした状態での操作、水干渉操作、幅広い温度での操作、および電磁両立性 (EMC) テストが含まれる場合があります。
過剰なエンジニアリングや不必要なコストの増加を避けるために、材料の選択は主にアプリケーションのシナリオに基づいて行う必要があります。これらの高度なテストは、すべての PCAP タッチ パネルの標準構成として想定されるべきではありません。
4 線式抵抗膜タッチ パネルは通常、絶縁スペーサー ドットによって分離された、柔軟な上部導電性フィルムと下部導電性基板で構成されます。
一般的な設計では、下部基板には X 軸電極が配置され、上部フィルムには Y 軸電極が配置されます。圧力によって 2 つの導電性表面が接触すると、コントローラーは対応する電極セットに電圧を印加し、結果の信号を測定してタッチ座標を計算します。製造プロセスには通常次のものが含まれます。
● 材料の準備: パネルの仕様に基づいて、PET フィルム、導電性基板、スペーサー材料、粘着テープ、フレキシブル プリント基板 (FPC) を選択します。
● 導電層処理: 適切な製造プロセスを利用して、抵抗表面と電極を製造します。
● スペーサードット形成: 導電性基板上に均一な絶縁ドットを印刷し、パネルが押されていないときに導電層が確実に分離された状態に保たれるようにします。
● シルクスクリーンおよび周辺加工: 必要に応じて、飾り枠、絶縁パターン、またはその他の指定された機能を製造します。
● 積層と組み立て: 必要な間隔と機械的特性を維持しながら、上部フィルムと下部基板を位置合わせして組み立てます。
● FPC 接続と検査：電気的接続が完了し、座標、抵抗、外観、機能を検査します。
4 線式抵抗膜タッチ パネルは、コスト効率の高いソリューションです。
5 線式抵抗膜式タッチ パネルは、4 線式バージョンと比較して電極構成が異なります。一般的な設計では、底部の導電性基板が感知面として機能し、四隅の電極が測定電界を確立し、上部の導電性フィルムが主に電圧感知層として機能します。
8 線式抵抗膜タッチ パネルは、より安定した電気測定を実現するために追加の接続を追加することで、従来の 4 線式アーキテクチャに基づいて構築されています。
適切なタッチ スクリーンの選択は、特定のアプリケーション シナリオによって異なります。
4 線式抵抗膜タッチ パネルは、厳しいコスト制約があるアプリケーションに最適です。
5 線式抵抗膜式タッチ パネルは、高頻度の操作、頻繁な接触、および長い耐用年数が期待される産業用途に非常に理想的です。
8 線式抵抗膜式タッチ パネルは、優れた安定性が要求される過酷な環境に適しています。
産業環境が異なれば、タッチ パフォーマンス、耐久性、光学品質、操作の柔軟性の組み合わせに対する要件も異なります。
産業オートメーションとヒューマン マシン インターフェイス (HMI)
産業用制御パネルは通常、安定したタッチ応答、信頼性の高い動作、および機器制御システムとの互換性を必要とします。
PCAP タッチ スクリーンは、ガラス表面、直観的な操作、およびマルチタッチ機能を必要とするインターフェイスに最適です。逆に、抵抗技術は、圧力ベースの入力やさまざまな手袋やスタイラスとの互換性を必要とするアプリケーションに適しています。
医療機器
医療機器には、掃除が簡単な表面、制御された機械的寸法、および信頼性の高いタッチ応答が必要です。
PCAP タッチ パネルは滑らかなガラス フロント パネル設計を特徴とし、抵抗パネルは圧力入力と専用ポインティング ツールとの互換性が優先される機器に最適です。
セルフサービスキオスクと産業機器
セルフサービスのキオスク、自動販売機、プリンター、および機器のインターフェイスでは、カスタマイズされたカバー ガラス、取り付け寸法、FPC 配線、およびコントローラーの互換性が必要な場合があります。
PCAP タッチ パネルは最新のユーザー エクスペリエンスを提供しますが、抵抗膜技術は特定の入力要件や厳しいコスト制約があるアプリケーションに適しています。
輸送およびアウトドア用品
鉄道システム、船舶用電子機器、充電ステーション、屋外制御端末は、温度変動、湿気、振動、または強い周囲光などの課題に直面することがよくあります。
これらのアプリケーションでは、タッチ スクリーンはシステム全体の不可欠な部分として評価される必要があります。カバーガラス、シーリング設計、接着剤、コントローラー設定、ディスプレイの輝度、機械的取り付け方法などの要素はすべて、全体的な信頼性に影響します。
PCAP 技術を使用する場合でも、抵抗技術を使用する場合でも、適切な設計と検証がなければ、本質的に防水性、太陽光で読み取り可能な機能、または環境保護機能を備えていると想定することはできません。
適切なサプライヤーを選択するときは、次の要素を考慮することをお勧めします。
● PCAP および抵抗膜タッチパネル構造の経験
● 4 線、5 線、8 線抵抗構成が利用可能
● 材料の選択と構造のカスタマイズ能力
● センサーの製造、シルク スクリーン、ラミネート、組み立てのプロセス管理
●FPCやタッチコントローラーとの互換性
● 寸法精度と包括的な品質管理の記録および手順
●試作支援と量産一貫
● 技術コミュニケーションの効率化と長期供給力
当社は、OEM および ODM プロジェクト向けにカスタマイズされたタッチ パネル ソリューションを提供し、お客様がタッチ パネルの構造、材料、寸法、電気接続、アプリケーション要件を総合的に評価できるよう支援します。
PCAP 静電容量式タッチ パネルが必要な場合でも、4 線式、5 線式、および 8 線式抵抗膜式タッチ パネルが必要な場合でも、当社はお客様の機器の機能、機械的、および環境要件を満たす最適な機械ソリューションを選択できます。
お問い合わせへようこそSKY-TDMPCAP 静電容量式タッチ パネル、4 線式、5 線式、および 8 線式抵抗膜式タッチ パネルについて話し合い、次のプロジェクトに合わせてタッチ パネル ソリューションをカスタマイズしましょう。
