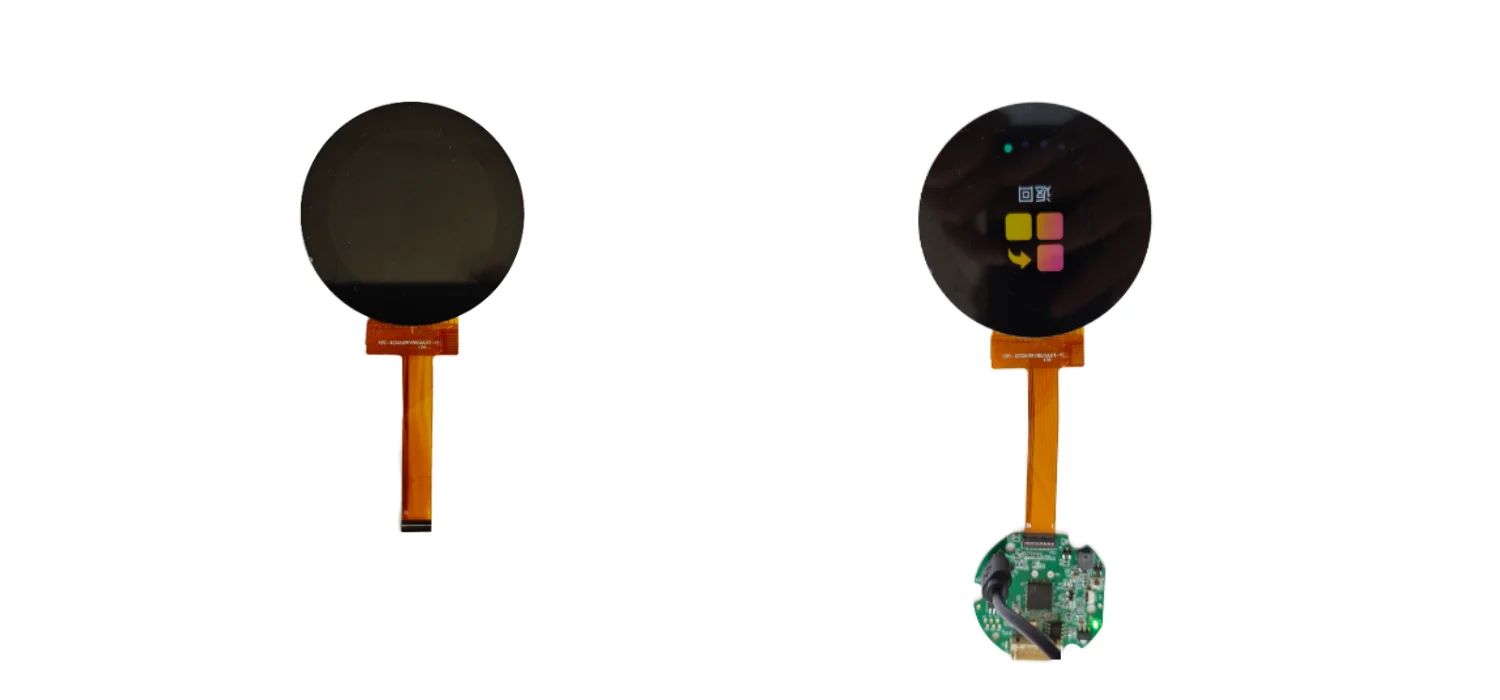

スマート家電やコンパクトなコントロールパネル向けに特別に設計された2.1インチの円形タッチスクリーンです。 SKY-TDM は、機器の実際の構造とヒューマン マシン インタラクション (HMI) 要件に従ってディスプレイ タッチ スクリーンをカスタマイズできます。
この 2.1 インチ円形タッチ ディスプレイ ソリューションの解像度は 480x480、およそのサイズは 56.18 x 59.71 x 2.26 ミリメートルです。コンパクトな構造です。 ST7701 ドライバー IC を使用し、RGB インターフェイス (MIPI インターフェイスとしてカスタマイズ可能) をサポートします。
当社は、お客様の中核的なニーズを満たすカスタマイズされたディスプレイ ソリューションを提供し、ディスプレイ コンポーネントを機器の全体的な工業デザインにシームレスに統合できるよう支援します。
スマート家電製品では、従来の正方形の画面に代わって円形ディスプレイがますます使用されています。
シームレスな工業デザイン: 円形ディスプレイは、長方形の画面と、コーヒーマシン、空気清浄機、スマート スピーカーによく見られる湾曲した円筒形の間の視覚的な矛盾を解消します。画面は製品のシルエットを壊すのではなく、一体化しています。
ノブの交換: 多くの家電製品では、温度、速度、またはモードの選択に依然として物理的な回転ノブが使用されています。円形のタッチ ディスプレイは、ダイナミック アイコン、調整可能な感度、機械的磨耗のないノブの機能をデジタルで再現することができ、印刷されたダイヤルよりも多くの情報を提供します。
コンパクトなスペースの有効活用: 小さなコントロール パネルでは、円形のレイアウトにより、長方形の画面の無駄なコーナー領域が回避されます。 480 × 480 の正方形のピクセル アレイは円形の表示領域に自然にマッピングされ、利用可能な表示領域を最大限に活用します。
より強力な視覚的焦点: 円形のインターフェイスはユーザーの目をコントロール パネルの中心に引き寄せます。これは、スマート コーヒー マシンやキッチン家電の開始/停止、温度調整、モード選択などの主要な機能に最適です。
製品ライン全体での一貫した美学: 家電ブランドは、コーヒーマシン、空気清浄機、洗濯機などの複数の製品にわたって円形ディスプレイ モジュールを標準化し、調達と在庫を簡素化しながら統一されたデザイン言語を作成できます。
タッチ + ディスプレイの統合: オプティカル ボンディングと PCAP タッチを組み合わせると、円形ディスプレイが密閉された掃除しやすいフロント パネルになり、湿気、油分、毎日の掃除にさらされるキッチン家電にとって重要です。
スマート家電の場合、従来のエアギャップ構造と比較して、オプティカルボンディングはより統合された表示効果を実現し、製品の高級感を強調します。
このソリューションは、タッチパネルをディスプレイにシームレスに接着することにより、エアギャップによって生じる可視光の反射を効果的に最小限に抑え、さまざまな湿度レベルでの湿気の侵入を防ぎます。前面が非常にきれいになるため、美的要件が厳しい家庭用製品に特に最適です。
このテクノロジーは、スマート コーヒー マシン、空気清浄機、キッチン家電、洗濯機のコントロール パネル、スマート オーブンなど、さまざまな機器の設計に広く適用できます。
わずか 56.18 × 59.71 × 2.26 mm という非常にコンパクトな機械的設置面積を備えた 2.1 インチの円形タッチ ディスプレイ ソリューションは、内部スペースの制約が厳しいアプリケーションに最適です。 480x480 の解像度により、コンパクトなコントロール パネルのアセンブリにシームレスに統合される正方形のユーザー インターフェイスが実現します。
次のワークフローに基づいて、カスタマイズされたソリューションについてお客様と話し合うことができます。
ディスプレイサイズ→タッチパネル→カバーガラス→積層→インターフェース構成→機械構造
プロジェクトが異なれば、特定の使用例に合わせてさまざまな画面寸法、アスペクト比、取り付け構造、またはタッチ ソリューションが必要になる場合があります。したがって、製品の初期設計段階にカスタム開発を統合することを強くお勧めします。お客様の特定のニーズに関する綿密なコミュニケーションを通じて、優れたカスタマイズされたソリューションを提供できます。
この 2.1 インチ円形タッチ ディスプレイ ソリューション アセンブリは I2C タッチ インターフェイスをサポートしており、タッチ機能を顧客のマスター コントロール システムとシームレスに統合できます。
ディスプレイ性能に関しては、画面の輝度は 300 cd/m²、コントラスト比は 800:1 です。全方向に最大 80° の広い視野角を提供し、RGB と MIPI の両方のディスプレイ インターフェイスのオプションを提供します。
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | リセット | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | ノースカロライナ州 | GND | レダ | LEDK | IOVCC | ノースカロライナ州 |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| レダ | LEDK | GND | VCC | リセット | ノースカロライナ州 | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TPリセット | TP-VCC | GND |
これらの優れた特性は、小型家電のインタラクティブ インターフェイスの実用的な基盤を築き、ユーザーのヒューマン マシン インタラクション (HMI) ニーズを完全に満たします。
すべての顧客デバイスは、独自のディスプレイ インターフェイスと独特の工業デザインを備えています。多様な顧客ベースにサービスを提供するために、当社は包括的な OEM および ODM カスタマイズ サービスを提供しています。カスタムタッチパネル、カスタムカバーガラス、さまざまなインターフェースオプション、カスタマイズされたFPCケーブル、ロゴのシルクスクリーン印刷、カスタマイズされた輝度と光学パラメータなど、お客様の特定の要件に基づいたカスタマイズされたソリューションについてご相談いただけます。
当社のリファレンス 2.1 インチ円形タッチ ディスプレイ ソリューションに加えて、シリアル ポート ボードなどのオプションを含む、統合ディスプレイ ドライバー ボードのカスタマイズ サービスも提供しています。
1.要件の確認：ディスプレイのサイズ、解像度、タッチ機能、設置スペースを共有します。
2.ソリューションデザイン：タッチパネル、カバーガラス、インターフェース構成をご提案します。
3.サンプル開発: 機械的および電気的検証のためのプロトタイプアセンブリ。
4.デザイン検証: フィット感、タッチ性能、光学効果を共同レビューします。
5.大量生産：出荷前に完全な検査を行い、安定したバッチ供給。
早めの関与をお勧めします。標準モジュールを中心にデザインを強制するのではなく、ディスプレイ アセンブリを工業デザインに適応させることができます。

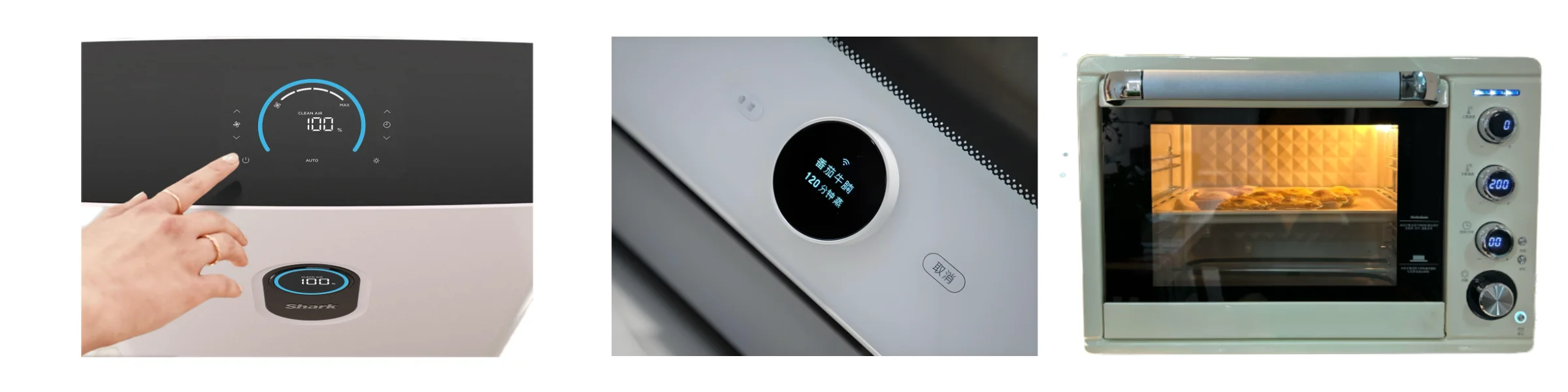

当社のディスプレイ ソリューションは、次のようなさまざまなスマート ホーム製品や家電製品に幅広く適用できます。
スマート コーヒー マシン: タッチ コントロールは、最新のインタラクティブなユーザー インターフェイスを提供します。
空気清浄機: コンパクトなタッチ ディスプレイ アセンブリにより、さまざまな機能を素早く調整できます。
スマートキッチン家電：炊飯器、オーブン、レンジフードなどの製品に、ロータリーノブ機能を備えたタッチディスプレイを提供しています。
洗濯機と乾燥機: ディスプレイにより、動作状況を直感的に把握しながら、洗濯および乾燥プログラムをすばやく選択できます。
上記のすべてのアプライアンス カテゴリについて、お客様の特定の仕様要件を満たすことができます。

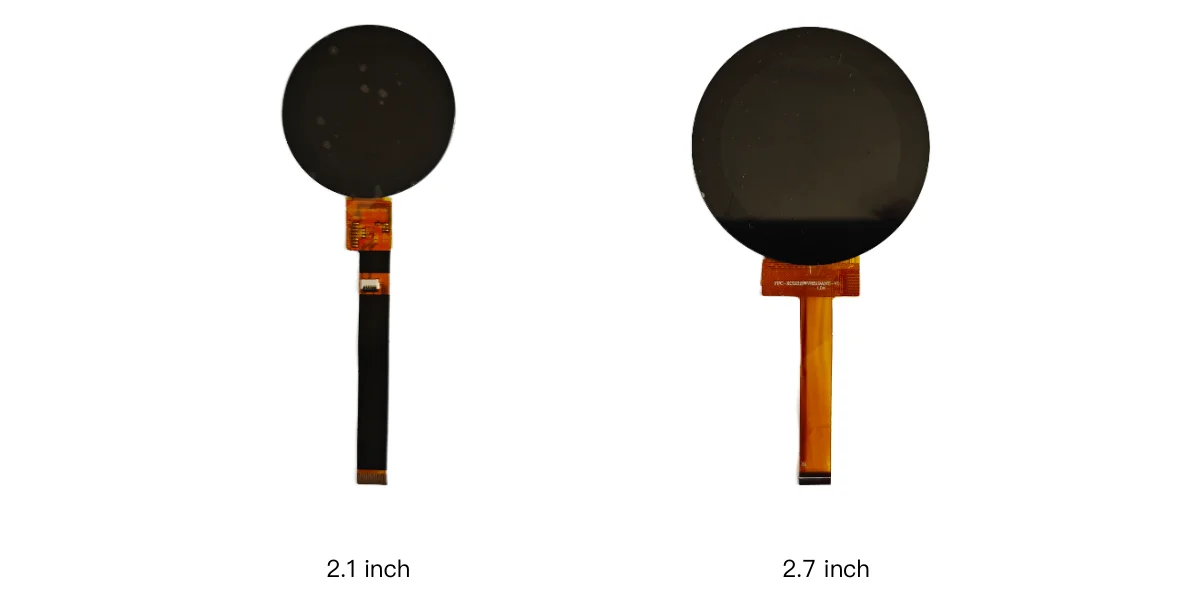

いいえ、より幅広いオプションを提供しています。 2.1 インチ アセンブリに加えて、1.6 インチ、2.7 インチ、5 インチなどのサイズも提供しています。具体的な選択は、製品の要件によって異なります。
はい。タッチパネルは、外形形状やカバーガラスの特殊表面処理、FPCケーブルの設計など、お客様のニーズに合わせたフルカスタマイズが可能です。
はい。 LCDモジュールまたはタッチパネルを個別に供給できます。タッチパネルを省略し、カバーガラスのみを貼り合わせるソリューションにも対応しております。
はい。このタイプのコンパクトなタッチ ディスプレイは、最終的なアプリケーション要件を条件として、スマート コーヒー マシン、空気清浄機、キッチン家電、その他のインテリジェント制御端末などのアプリケーションに適しています。
はい。ディスプレイサイズ、タッチパネル、カバーガラス、フルラミネート、インターフェイスタイプ、機械的統合など、カスタマイズされた要件についてご相談いただけます。
理想的には、必要な画面サイズ、解像度、タッチ機能、カバーガラスの寸法、設置スペース、インターフェイス要件、動作環境、および見積数量をお知らせください。さらに、製品図面または 3D ハウジング ファイルを提供していただくと、機械評価に非常に役立ちます。
新しい家電製品を開発されている場合、製品要件全体を総合的に評価するために、設計段階の最初から喜んで参加させていただきます。
SKY-TDM はお客様と緊密に連携して、ディスプレイ サイズ、タッチ ソリューション、カバー ガラス、カスタム ドライバー ボードなどの特定のニーズを評価します。この共同アプローチは、完璧な完成品を作成するのに役立ち、不適切な標準構造に対応するためだけに全体の設計を妥協する必要性を回避します。
今後のプロジェクトについてご相談になりたい場合はいつでもお気軽にお問い合わせください。
